Remanenz/I-Entprell
RE = Remanenz eingeschaltet
I
= Eingangsentsprellung ausgeschaltet
AC = AC-Erweiterung arbeitet korrekt
DC = DC-Erweiterung arbeitet korrekt
GW = Buskoppelbaugruppe
ST = EASY startet beim Einschalten der Versorgungsspannung in die
Betriebsart „Stop"

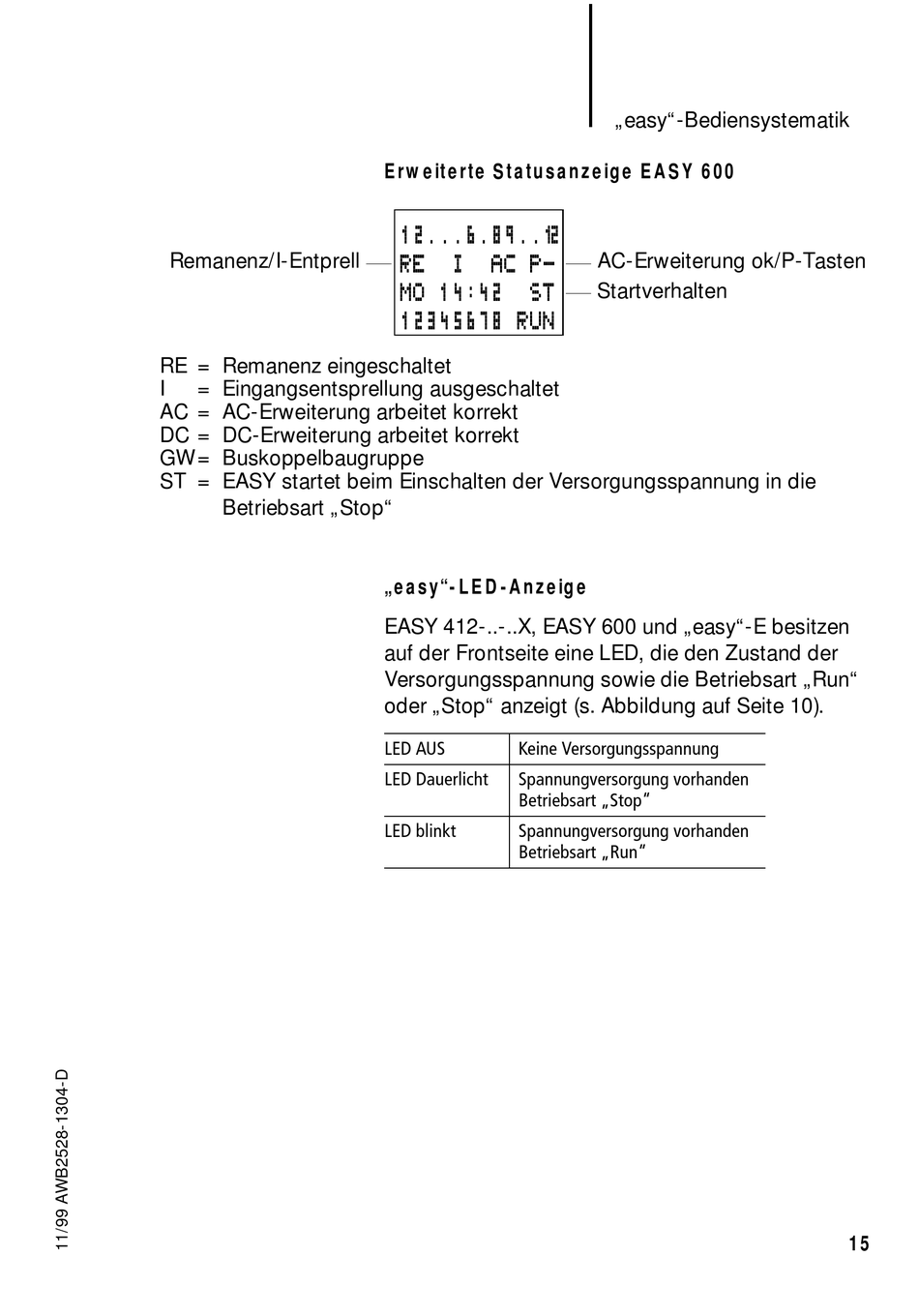

Erweiterte Statusanzeige EASY 600
12...6.89..1 2
RE
I
AC P-
MO 14:42
ST
12345678 RUN
„easy"-LED-Anzeige
EASY 412-..-..X, EASY 600 und „easy"-E besitzen
auf der Frontseite eine LED, die den Zustand der
Versorgungsspannung sowie die Betriebsart „Run"
oder „Stop" anzeigt (s. Abbildung auf Seite 10).
LED AUS
Keine Versorgungsspannung
LED Dauerlicht
Spannungversorgung vorhanden
Betriebsart „Stop"
LED blinkt
Spannungversorgung vorhanden
Betriebsart „Run"
„easy"-Bediensystematik
AC-Erweiterung ok/P-Tasten
Startverhalten
15
