Schaltkontakt immer zurück (C). Ist der Zeitwert null,
folgt der Kontakt direkt dem Triggersignal.
Anwendungsbereiche
Förderbänder verzögert schalten
Schaltlücken von Sensoren im Fehlerfall
erkennen
Rolladensteuerung mit Zufallsschalten

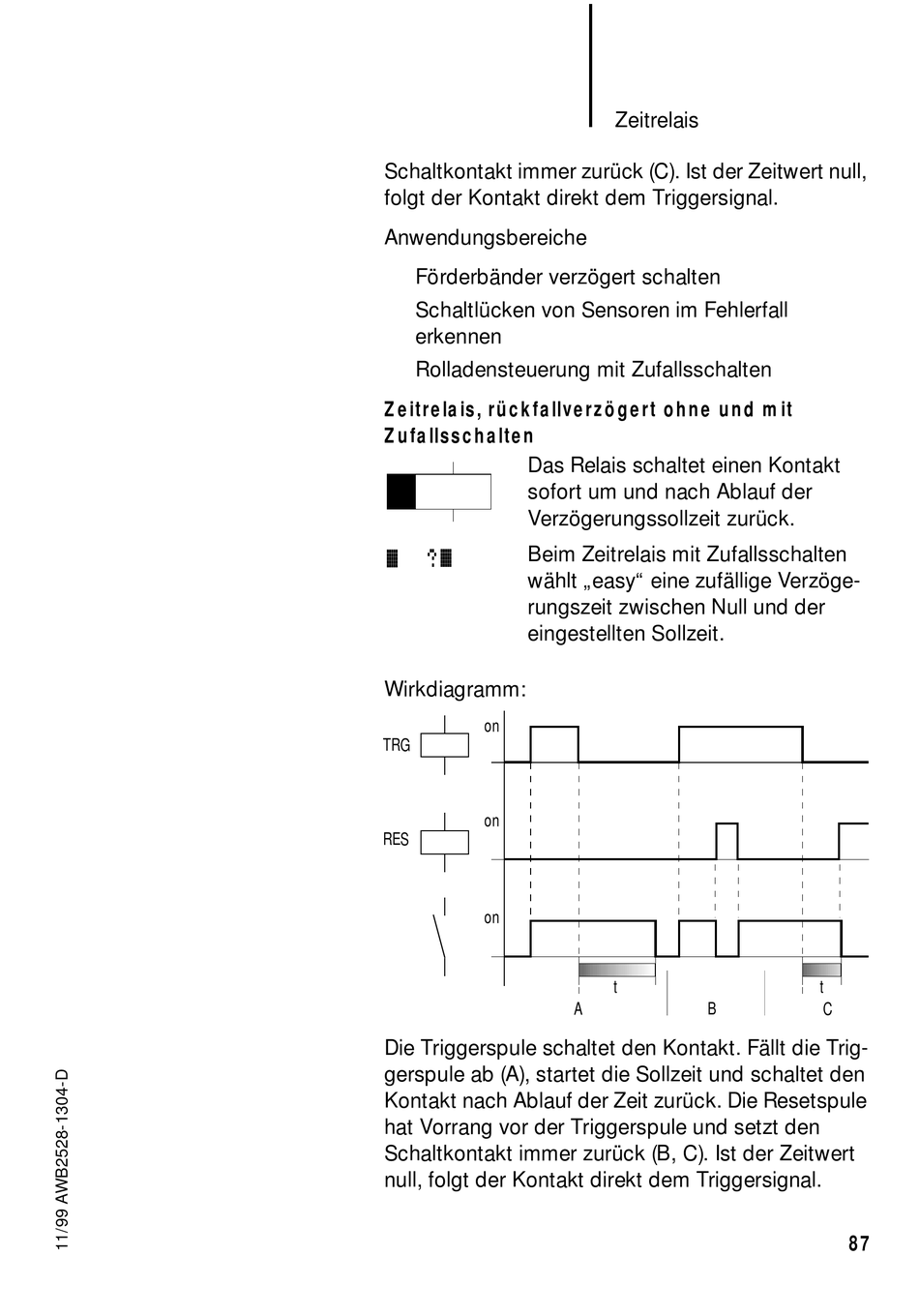

Zeitrelais, rückfallverzögert ohne und mit
Zufallsschalten
Das Relais schaltet einen Kontakt
sofort um und nach Ablauf der
Verzögerungssollzeit zurück.
â
?â
Beim Zeitrelais mit Zufallsschalten
wählt „easy" eine zufällige Verzöge-
rungszeit zwischen Null und der
eingestellten Sollzeit.
Wirkdiagramm:
on
TRG
on
RES
on
Die Triggerspule schaltet den Kontakt. Fällt die Trig-
gerspule ab (A), startet die Sollzeit und schaltet den
Kontakt nach Ablauf der Zeit zurück. Die Resetspule
hat Vorrang vor der Triggerspule und setzt den
Schaltkontakt immer zurück (B, C). Ist der Zeitwert
null, folgt der Kontakt direkt dem Triggersignal.
Zeitrelais
t
A
B
t
C
87
