Remanenz
158

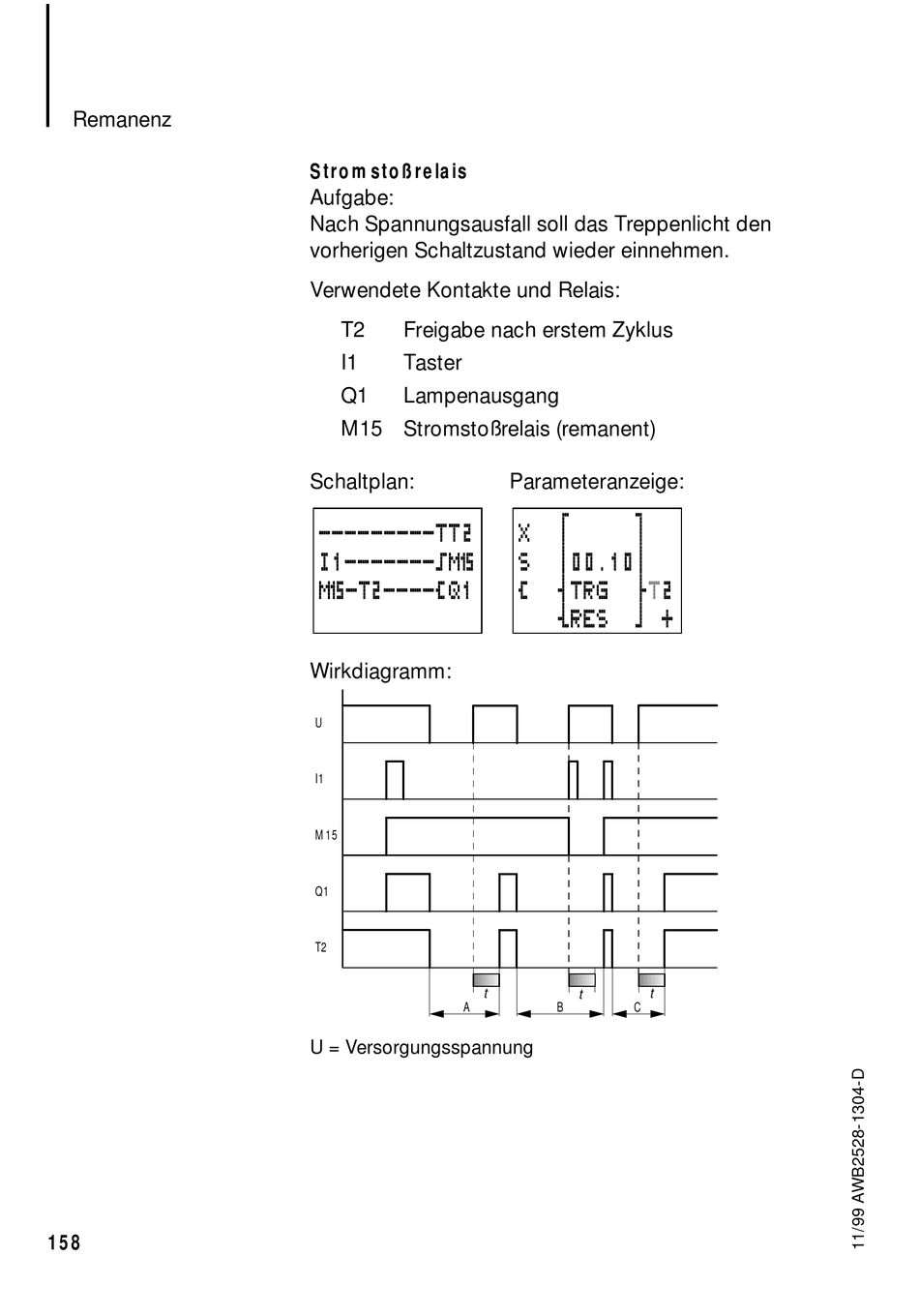

Stromstoßrelais
Aufgabe:
Nach Spannungsausfall soll das Treppenlicht den
vorherigen Schaltzustand wieder einnehmen.
Verwendete Kontakte und Relais:
T2
Freigabe nach erstem Zyklus
I1
Taster
Q1
Lampenausgang
M15 Stromstoßrelais (remanent)
Schaltplan:
---------TT2
I1-------äM1 5
M 1 5-T2----ÄQ1
Wirkdiagramm:
U
I1
M15
Q1
T2
t
A
U = Versorgungsspannung
Parameteranzeige:
X
f
g
S
n00.10n
Ä
sTRG
dT2
yRES
b +
t
t
B
C
