WARTUNGSVERFAHREN
550er Motoren mit manuellem
Startsystem

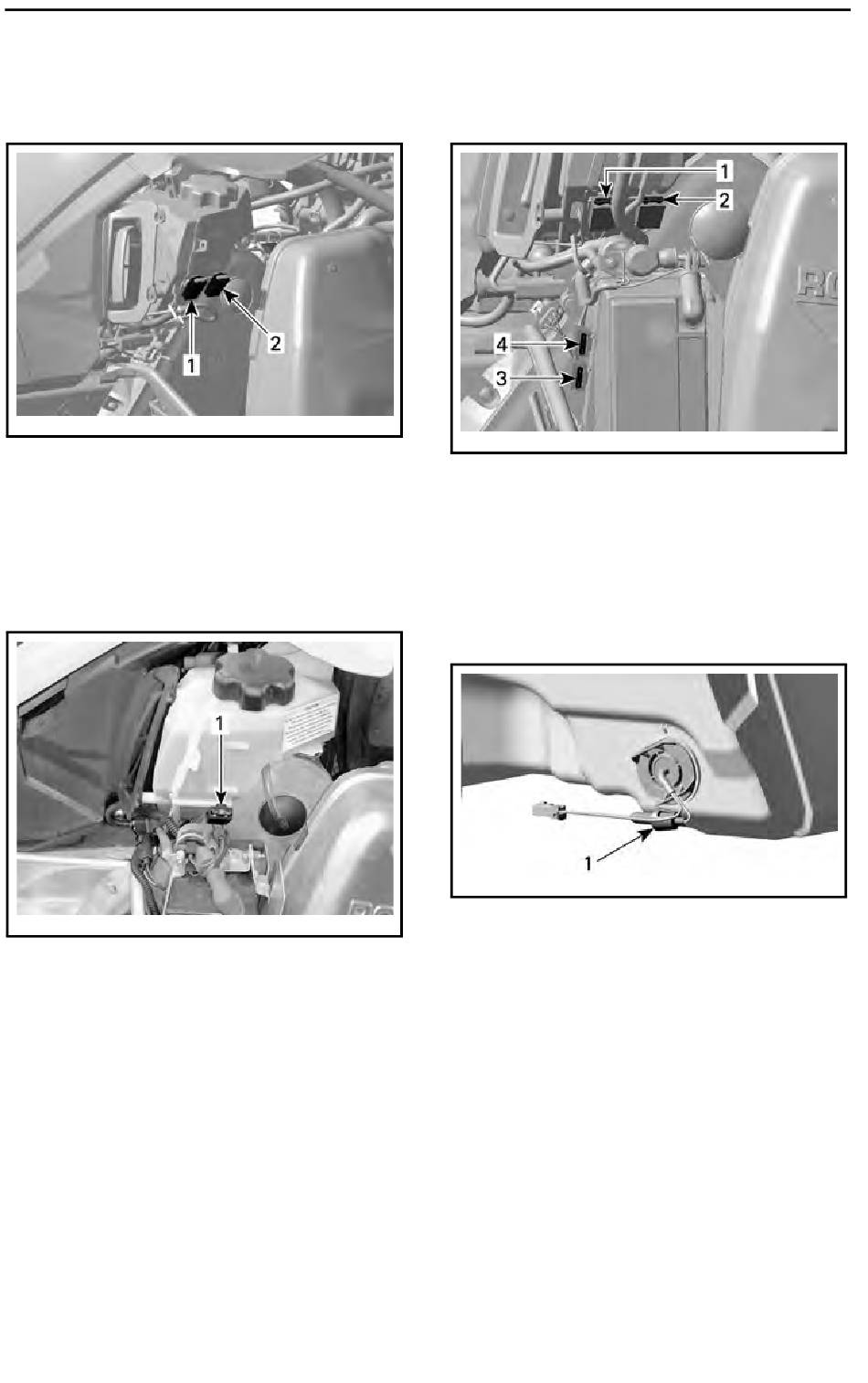

mmo2007-009-017_a
RECHTE SEITE MOTORRAUM
1. 15-A-Scheinwerfersicherung
(ROT/ORANGEFARBENER DRAHT)
2. 15-A-Zubehörsicherung (ROT/GELBER
DRAHT)
Die Hauptsicherung (30 A) befindet
sich am Ölbehälter.
mmo2010-004-011_b
1. Hauptsicherung (30 A)
______________
138
550er Motoren mit elektrischem
Startsystem
mmo2008-003-033_b
RECHTE SEITE MOTORRAUM
1. 15-A-Scheinwerfersicherung
(ROT/ORANGEFARBENER DRAHT)
2. 15-A-Zubehörsicherung (ROT/GELBER
DRAHT)
3. 30-A-Ladesystem
4. 5-A-ECM (Motorsteuergerät)
Sender elektrische Kraftstoffanzeige
mmo2007-009-016_b
HINTER LUFTANSAUGSCHALLDÄMPFER
1. 0,25-A-Sicherung
Austausch von Glühlampen 550
und 49 Ranger
Überprüfen Sie nach dem Austausch
einer Glühlampe stets die einwand-
freie Funktion des Lichtes.
