WARTUNGSVERFAHREN
2. Öffnen Sie die linke Seitenverklei-
dung.
3. Entfernen Sie die Riemenabde-
ckung. Siehe Abschnitt AUSBAU
DER ANTRIEBSRIEMENABDE-
CKUNG unter BEDIENELEMEN-
TE, INSTRUMENTE UND AUSSTAT-
TUNG.
4. Führen Sie den im Werkzeugsatz
enthaltenen Abtriebsscheiben-Ex-
pander wie abgebildet in die Gewin-
debohrung an der Nabe der Einstell-
vorrichtung ein.

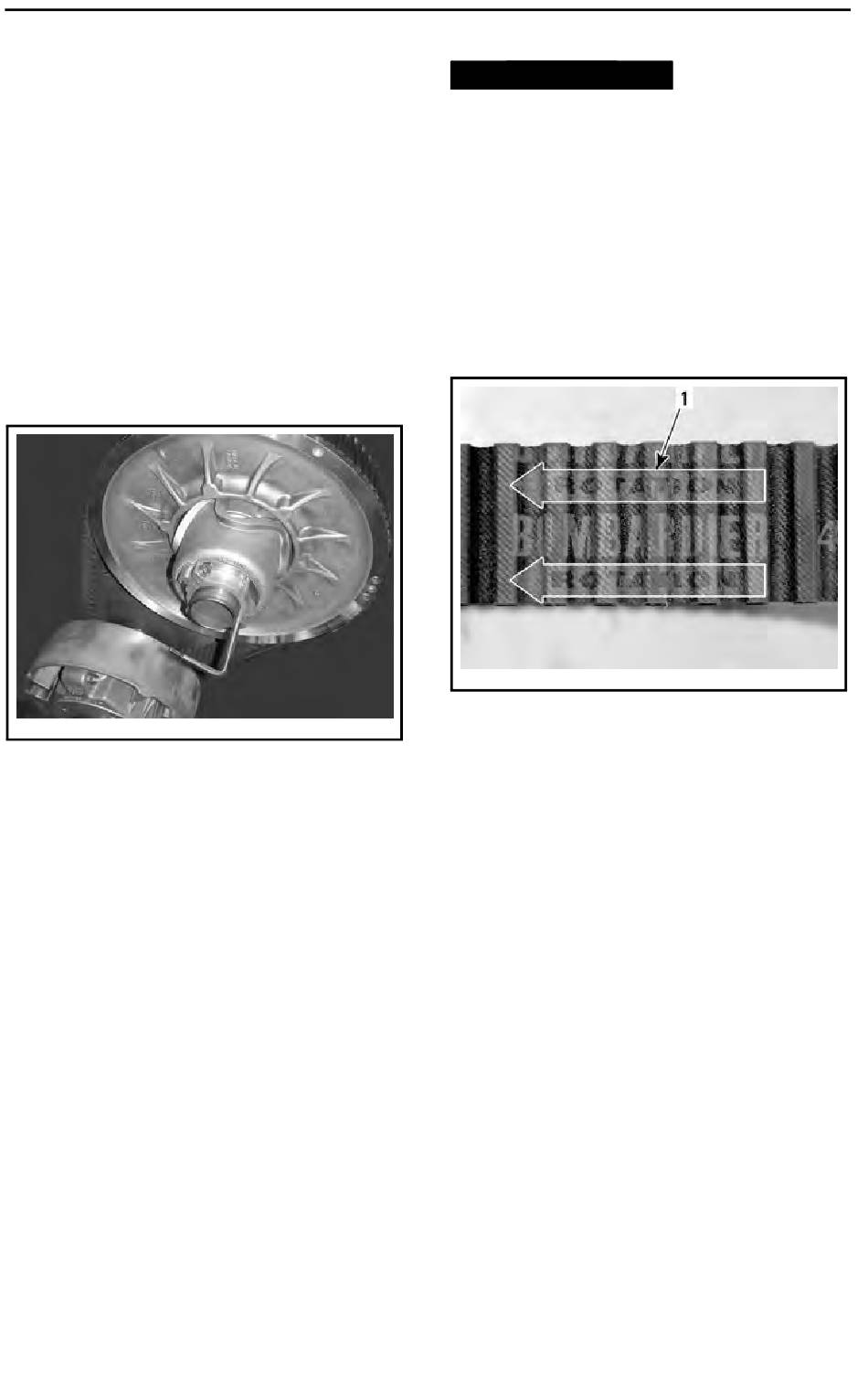

mmo2012-005-980
SCHEIBEN-EXPANDER AN NABE DER
EINSTELLVORRICHTUNG MONTIERT
5. Öffnen Sie die Abtriebsscheibe, in-
dem Sie das Werkzeug hineindre-
hen.
6. Entfernen Sie den Riemen, indem
Sie ihn oben über die Abtriebsschei-
be und dann über die Antriebsrie-
menscheibe streifen.
Einbau des Antriebsriemens
1. Öffnen Sie, falls erforderlich, die Ab-
triebsscheibe. Siehe AUSBAU DES
ANTRIEBSRIEMENS.
2. Streifen Sie den Riemen über die
Antriebsriemenscheibe und dann
über die Abtriebsscheibe.
______________
126
ZUR BEACHTUNG
den Riemen nicht mit Gewalt oder
unter Einsatz eines Werkzeugs in die
richtige Position, da dadurch die Fa-
sern im Riemen zerschnitten oder
zerrissen werden könnten.
HINWEIS: Voraussetzung für eine ma-
ximale Lebensdauer des Antriebsrie-
mens ist, dass der Riemen mit den
Pfeilen in die Rotationsrichtung zei-
gend eingebaut wird.
mmo2008-003-045_a
1. In die Rotationsrichtung zeigend
3. Drehen Sie den Abtriebsschei-
ben-Expander heraus und entfernen
Sie ihn von der Scheibe.
4. Drehen Sie die Abtriebsscheibe
mehrmals, damit der Riemen den
richtigen Sitz zwischen den Schei-
ben findet.
5. Wenn ein neuer Riemen eingebaut
wurde, stellen Sie die Riemenhö-
he ein. Siehe EINSTELLUNG DER
HÖHE DES ANTRIEBSRIEMENS
unten.
6. Montieren Sie die Riemenabde-
ckung. Siehe Abschnitt EINBAU
DER ANTRIEBSRIEMENABDE-
CKUNG unter BEDIENELEMEN-
TE, INSTRUMENTE UND AUSSTAT-
TUNG.
7. Schließen Sie die Seitenverklei-
dung. Siehe Abschnitt HAUBE UND
SEITENVERKLEIDUNGENunter BE-
DIENELEMENTE, INSTRUMENTE
UND AUSSTATTUNG.
Bringen Sie
