6. Stellen Sie den oberen O-Ring auf
0 kgf ein.

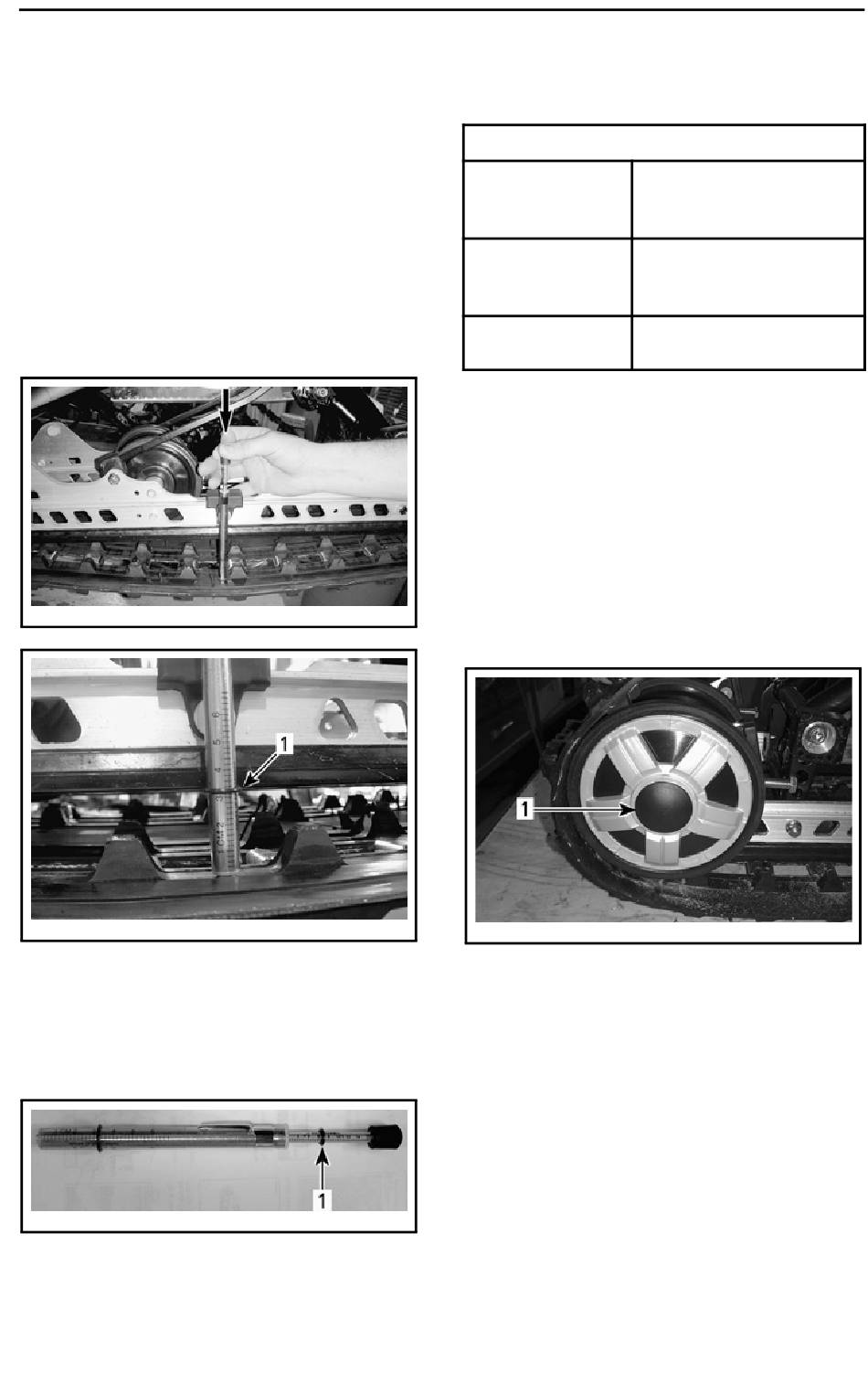

7. Halten Sie den Spannungsmesser
an die Raupe auf halber Strecke zwi-
schen dem vorderen und hinteren
Zwischenrad.
8. Drücken Sie den Spannungsmes-
ser hinunter, bis der untere O-Ring
(zuvor eingestellte Durchbiegung)
mit der Unterseite des Gleitschuhs
ausgerichtet ist.
mmr2009-133-001_a
mmr2009-133-002_a
1. Durchbiegungs-O-Ring mit Gleitschuh
ausgerichtet
9. Lesen Sie die vom oberen O-Ring
am Spannungsmesser aufgezeich-
nete Last ab.
mmr2009-133-003_a
LASTMESSWERT
1. Oberer O-Ring
10. Der Lastmesswert muss der fol-
genden Tabelle entsprechen.
RAUPENEINSTELLUNGSVORGABE
Raupendurchbie-
gungseinstellung
(SC-5M)
Raupendurchbie-
gungseinstellung
(SC-5U)
Raupenlast-
Messwert
11. Wenn der Lastmesswert nicht der
Vorgabe entspricht, stellen Sie die
Raupenspannung ein. Siehe RAU-
PENSPANNUNGSEINSTELLUNG.
Einstellung der Raupenspannung
1. Ziehen Sie die Kappe der Sicher-
heitsleine und den Schlüssel ab.
2. Entfernen Sie die Hinterradkappen
(falls vorhanden).
mmr2008-048-007_a
1. Kappe des rechten hinteren Zwischenrads
3. Lösen Sie die Halteschrauben des
hinteren Zwischenrads.
_______________
WARTUNGSVERFAHREN
30 mm - 35 mm
45 mm - 50 mm
7,3 kgf
89
