WARTUNGSVERFAHREN
Zum Einstellen der Höhe des Antriebs-
riemens Folgendermaßen vorgehen:
1. Entfernen Sie die Kappe der Sicher-
heitsleine vom Motor-aus-Schalter.
2. Entfernen
Sie
menabdeckung. Siehe BEDIENE-
LEMENTE, INSTRUMENTE UND
AUSSTATTUNG.
3. Lösen Sie den Klemmbolzen.

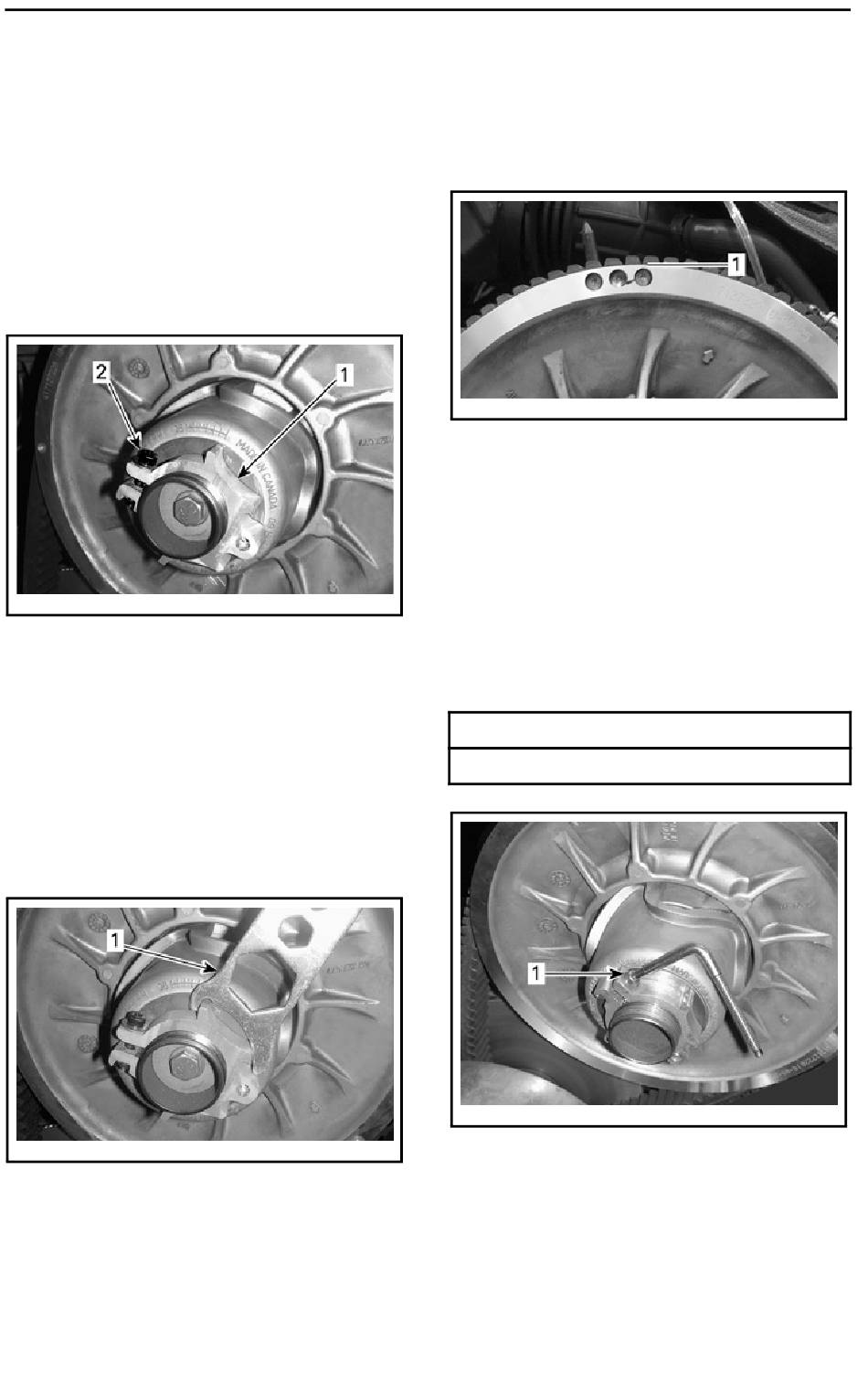

mmo2011-003-010_a
1. Einstellvorrichtung
2. Klemmbolzen
4. Drehen Sie den Ring mit der im
Werkzeugsatz enthaltenen Vorrich-
tung zur Einstellung der Aufhän-
gung jeweils um eine Viertelum-
drehung und drehen Sie dann die
Abtriebsscheibe, damit der Riemen
zwischen den Scheiben den richti-
gen Sitz findet.
mmo2011-003-011_a
1. Aufhängungseinstellvorrichtung
HINWEIS: Der
über ein Linksgewinde.
______________
86
die
Antriebsrie-
Einstellring
verfügt
Wiederholen Sie Schritt 4, bis der un-
terste Teil der Zähne an der Außenflä-
che des Antriebsriemens mit der Kante
der Abtriebsscheibe bündig ist.
mmo2012-006-905_a
TYPISCH - VORLÄUFIGE EINSTELLUNG
1. Unterster Teil der Zähle bündig mit
Außenfläche des Antriebsriemens
HINWEIS: Das Drehen des Rings ge-
gen den Uhrzeigersinn senkt den Rie-
men in der Scheibe ab. Das Drehen
des Rings im Uhrzeigersinn erhöht den
Riemen in der Scheibe.
5. Ziehen Sie den Klemmbolzen fest
an. Ziehen Sie ihn nach Möglichkeit
gemäß der Vorgabe an.
VORGABE
5,5 N•m ± 0,5 N•m
mmo2012-004-903_a
TYPISCH
1. Klemmbolzen
6. Montieren Sie die Riemenabde-
ckung.
Siehe BEDIENELEMEN-
TE, INSTRUMENTE UND AUSSTAT-
TUNG.
