BEDIENELEMENTE, INSTRUMENTE UND AUSSTATTUNG
mmo2008-003-074_a

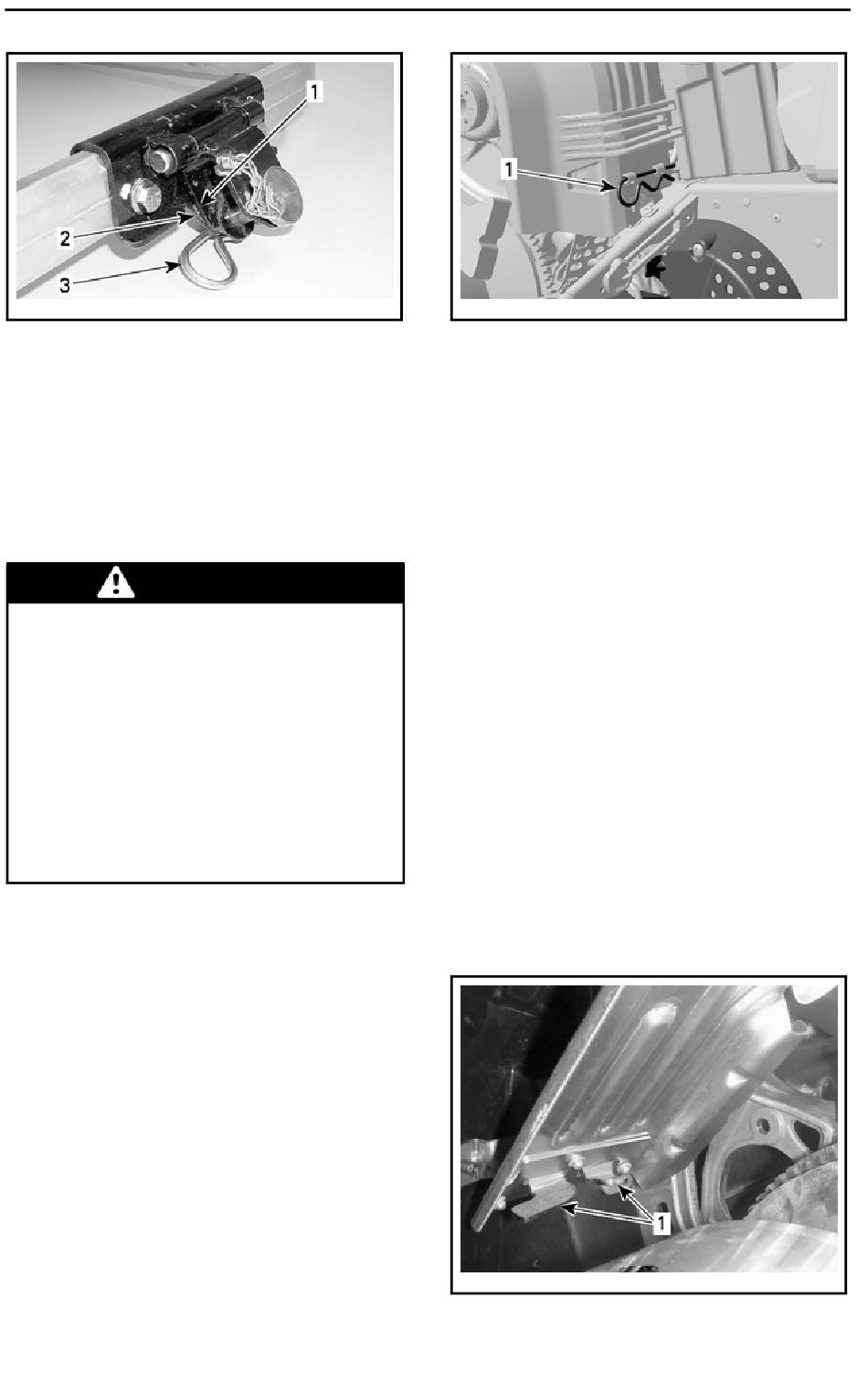

ANHÄNGEVORRICHTUNG NICHT IN
GEBRAUCH
1. Anhängevorrichtung
2. Träger
3. Haarnadelsplint
22) Antriebsriemenabdeckung
Ausbau der
Antriebsriemenabdeckung
WARNUNG
Betätigen Sie NIE den Motor:
– ohne fest montierte Schilder
und fest montierte Riemenab-
deckung.
– wenn Haube und/oder Seiten-
verkleidungen geöffnet oder
entfernt sind.
Versuchen Sie NIEMALS, bei lau-
fendem Motor an einem bewegli-
chen Teil Einstellungen vorzuneh-
men.
Ziehen Sie die Kappe der Sicherheits-
leine und den Schlüssel ab.
Öffnen Sie die linke Seitenverkleidung
des Motorraums.
Entfernen Sie den Arretierstift.
______________
54
mmo2008-003-063_a
1. Arretierstift
Heben Sie den hinteren Teil der Abde-
ckung hoch und lösen Sie ihn von den
vorderen Laschen durch Schwenken
der Abdeckung nach außen.
Um die Werkzeugsatz-Halterung von
der Antriebsriemenabdeckung zu ent-
fernen, entriegeln Sie die Zunge un-
terhalb der Scheibenabdeckung und
ziehen Sie die Werkzeugsatz-Halte-
rung nach vorn, um Sie zu lösen.
Einbau der
Antriebsriemenabdeckung
Richten Sie beim Einbau des Riemen-
schutzes die abgeflachte Seite nach
der Vorderseite des Motorschlittens
hin aus.
Platzieren Sie den vorderen linken
Schlitz der Abdeckung über die längste
Zunge.
Schwenken Sie die Abdeckung nach
innen, um die kürzeste Zunge in den
rechten Schlitz einzuführen.
mmo2009-003-010_a
1. Laschen
