ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
9.3.2
Beispiel 2

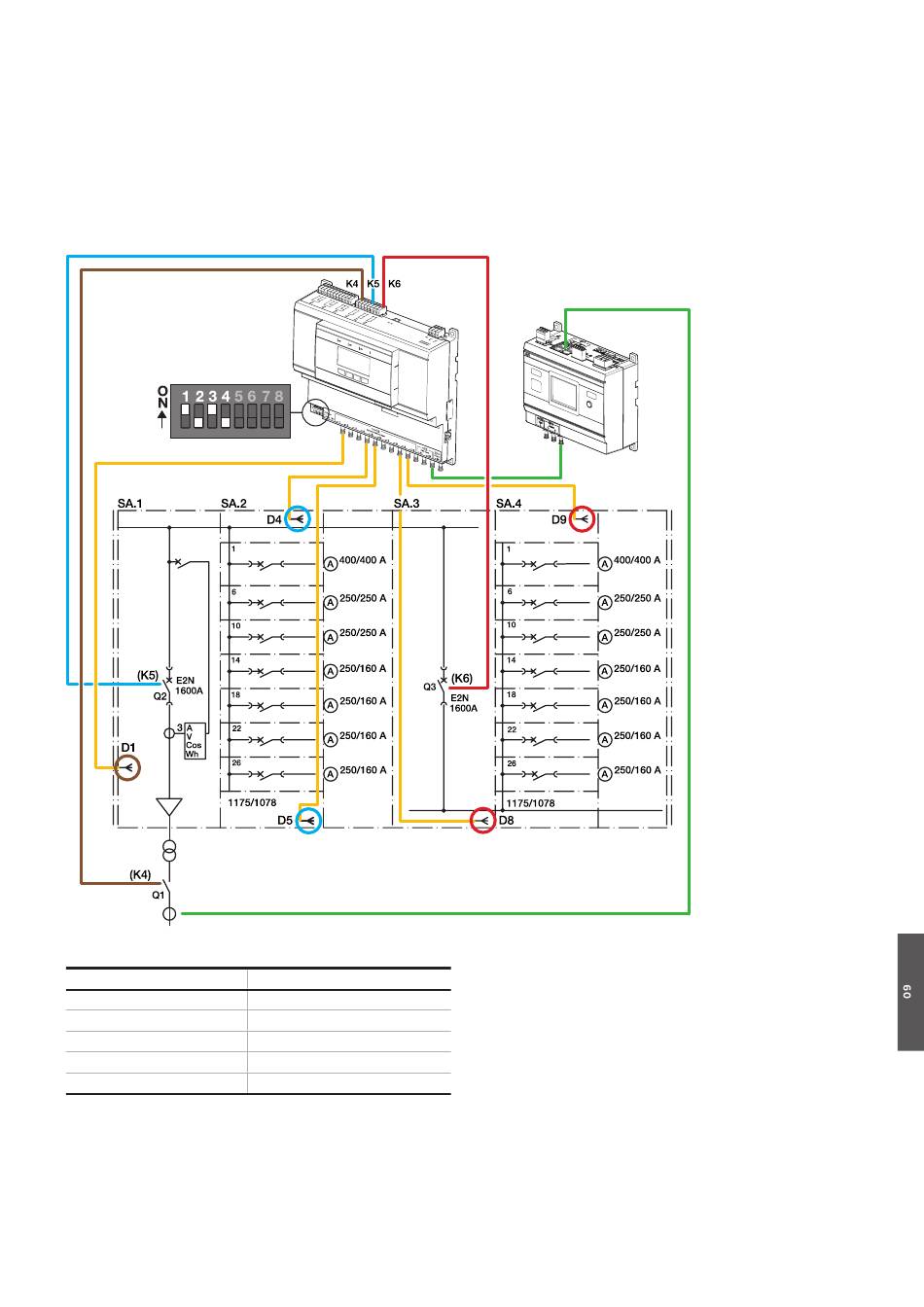

Konfigurationsbeispiel 2: Das Arc Guard System™
löst je nach Ort des Lichtbogens in Kombination
mit Überstrom unterschiedliche Kontakte/Schalter aus.
Tabelle 13 Beschreibung der Verbindungen für Beispiel 2
Verbindung
SA...SA4
K4, K5, K6
Q1, Q2
Q3
D1...D9
Beschreibung
Felder in Schaltanlage
Elektronische Auslösekontakte
Leistungsschalter
Buskoppler
Lichtdetektoren
