ABB
ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
4.2.2
Montage CSU-2
Dieser Abschnitt beschreibt die Montage der
Stromwächtereinheit am Einbauort.
Die Montage der Stromwächtereinheit erfolgt
in zwei Schritten:
•
Montage der Stromwächtereinheit CSU-2
•
Montage der Stromsensoren/Rogowskispulen
Montageort CSU-2
Der Lichtbogenwächter kann an beliebiger Stelle in der
Schaltanlage montiert werden, etwa im Schalterfeld oder
in einem separaten Schaltschrank.
Montage CSU-2
Dieser Abschnitt beschreibt, wie die CSU-2 an ihrem
Standort montiert wird.
Die CSU-2 kann mittels Wandmontage oder
auf einer DIN-Schiene befestigt werden.
Wandmontage
Führen Sie die folgenden Schritte aus, um die CSU-2 an der
Wand/Montageplatte zu befestigen:
1.
Bohren Sie Löcher für M5 Schrauben in die Wand
(Abmaße siehe Abbildung 3).
2.
Platzieren Sie die CSU-2 an der Wand/
Montageplatte.
3.
Befestigen Sie die CSU-2 mit den Schrauben
in jeder Ecke der CSU-2.
4.
Ziehen Sie die Schrauben mithilfe eines
Drehmomentschlüssels auf 2,4 Nm fest
DIN-Schienenmontage
Führen Sie die folgenden Schritte aus, um die CSU-2
auf der DIN-Schiene zu befestigen:
1.
Hängen Sie die CSU-2 an der DIN-Schiene ein.
2.
Ziehen Sie die Verriegelung herunter.
3.
Rasten Sie die CSU-2 auf der DIN-Schiene ein,
und lassen dann die Verriegelung los.
2,4 Nm

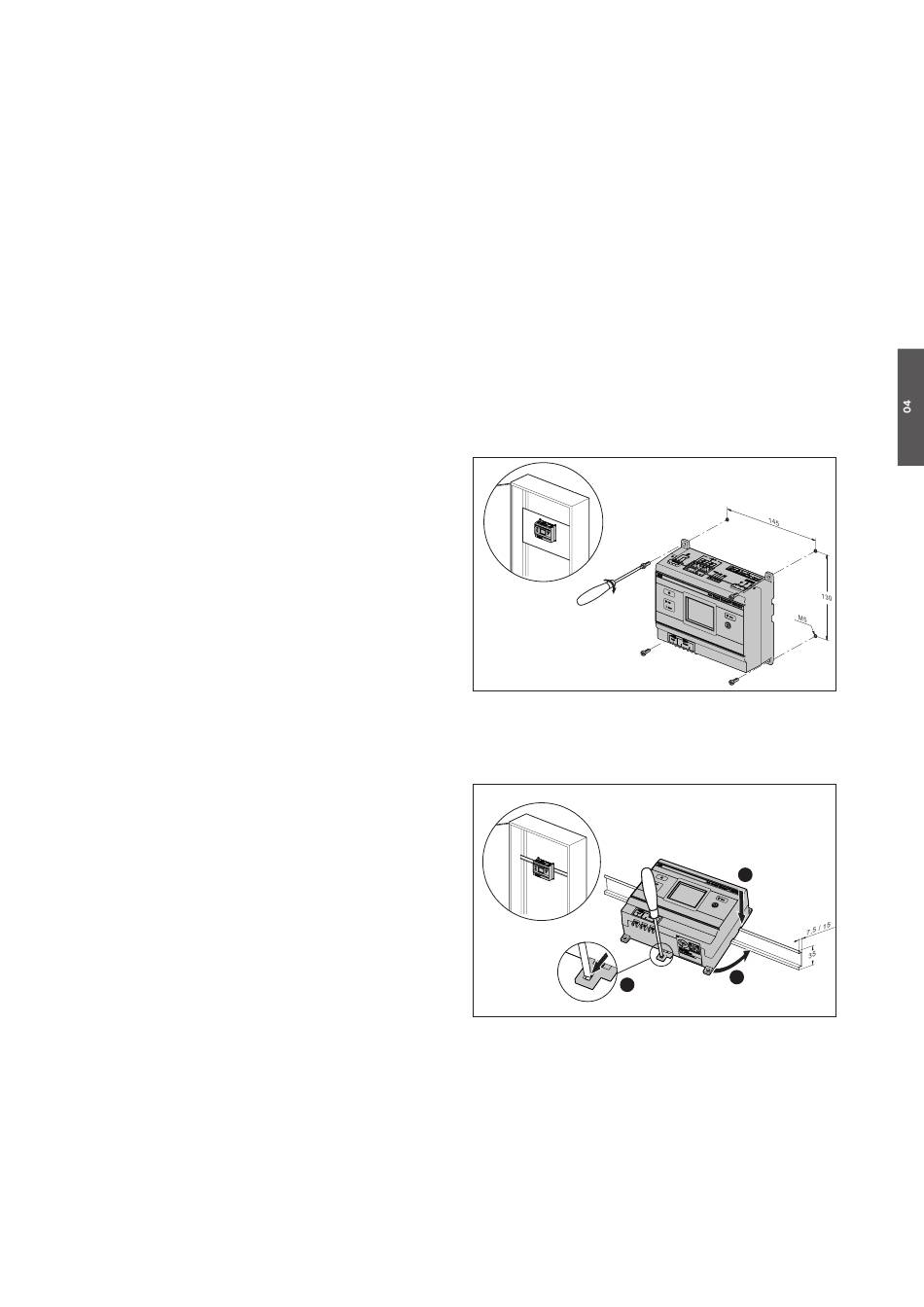

Abbildung 3
Wandmontage
2
Abbildung 4
DIN-Schienenmontage
21
1SFC170020M0201
1
3
1SFC170020M0201
