ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
4.3.2
Systemtest und -überprüfung
INFORMATION
Führen Sie den Test nach der Installation und
vor dem Einsatz der CSU-2 durch!
Dieser Test ist für jeden installierten
Stromsensor und die Stromwächtereinheit
CSU-2 durchzuführen. Der Test prüft, ob der
Stromsensor auf Strom reagiert. Auf dem
Display der HMI erscheint dann eine Meldung
welcher Stromsensor angeregt wurde.
Der TVOC-2 bzw. die CSU-2 die mit dem
Ausgang dieser CSU-2 verbunden ist, wird auf
dieses Signal reagieren. Das Überstromrelais
K1 wird ebenfalls aktiviert, wenn ein hoher
Stromlevel erkannt wird.
Überprüfung der Installation
Um den Strom der Stromsensoreingänge zu messen,
schließen Sie die CSU-2 an ein sekundäres Prüfgerät an,
siehe Abbildung 14. Führen Sie die folgenden Schritte aus,
um die Strommessung auszuführen:
1.
Bereiten Sie 4 abgeschirmte Kabel mit RJ45-
Steckverbindern vor, siehe Abbildung 15.
2.
Schließen Sie die RJ45-Stecker an die
Stromsensoreingänge L1, L2, L3, N an.
3.
Bei jeder Prüfung des Prüfsensorkabels sollte Ader
5 auf Plus (+) und Ader 4 sollte auf Masse (-/GND)
am Prüfgerät gelegt werden. Die Drähte 1, 2, 3, 6, 7
und 8 sollten nicht verbunden sein.
Siehe Abbildung 15.
4.
Konfigurieren Sie alle vier Stromsensor-Eingänge,
L1, L2, L3, N, und navigieren Sie zu Hauptmenü/
Einstellungen/Parameter/Eingänge.
Wählen Sie „L1 L2 L3 Neutral".
5.
Starten Sie das Prüfgerät und vergleichen Sie die
Stromsignale mit den Messwerten (Hauptmenü/
Messwert) für jeden Stromsensoreingang.
CSU-2LV: Ein Eingang von 361 mV RMS 50 Hz
entspricht 1 kA.
CSU-2MV: Ein Eingang von 1,852 V RMS 50 Hz
entspricht 1 kA.
Die angezeigten Messwerte sollten nahe am
Stromwert des Prüfgeräts liegen.
6.
Wenn ein Überstrom korrekt erkannt wird und
eine Auslösung verursacht, wird dies auf dem
HMI-Display als Benachrichtigungsfenster
angezeigt, wenn der Autoreset nicht aktiviert ist.
7.
Das Benachrichtigungsfenster zeigt folgende
Informationen an:
•
Überstrom ist aufgetreten
•
an welchem Stromsensor-Eingang
•
zu welcher Zeit und an welchem Datum.
8.
Der TVOC-2 und/oder CSU-2, die an die CSU-2
angeschlossen sind, sollten reagieren und einen
Überstrom anzeigen.
Testgerät
Analogsignal:
4 x I (361 mV CSU-2LV
1.852 V CSU-2MV
für 50 Hz System)
Testkabel
4x abgeschirmte Ethernet Kabel mit einseitig
angeschlossenen RJ45 Steckern

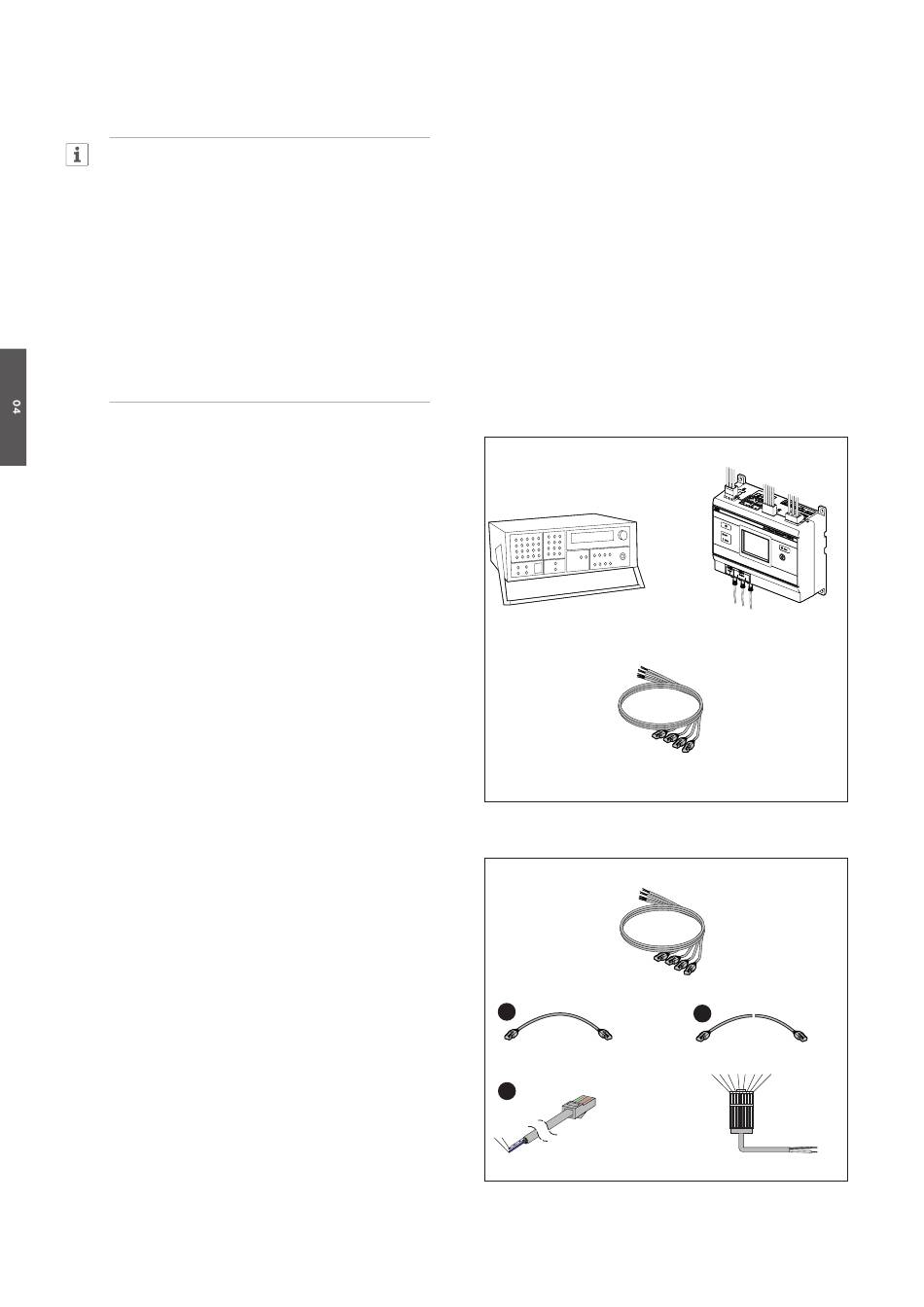

Abbildung 14
Testaufbau für die CSU-2-Strommessung
Testkabel
Abgeschirmte Ethernet Kabel mit einseitig
angeschlossenen RJ45 Steckern
1
x2
3
x4
4 5
Abbildung 15
Sensorkabel für CSU-2 Test
CSU-2
1SFC170020M0201
2
x2
1 2 3 4 5 6 7 8
Zur CSU-2
Zum Signal-
generator
(+)
(–)
1SFC170020M0201
