24
ABB
ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
Modbus-Anbindung
WARNUNG
Schalten Sie die Stromversorgung ab!
Befolgen Sie die folgenden Schritte (siehe auch
Abbildung 8), um den Modbus anzuschließen.
1.
Schließen Sie die Leitungen für den Modbus an.
2.
Kabelquerschnitt 0,2 - 2,5 mm².
3.
Schließen Sie den Modbus an: DGND, -(A), +(B).
Anschluss der Stromversorgung
Führen Sie die folgenden Schritte aus,
um die Stromversorgung anzuschließen:
1.
Schließen Sie die Leitungen für die Strom-
versorgung mit einem Drehmoment von 0,5 Nm an.
2.
Verwenden Sie einen Schraubendreher
2,5 x 0,6 mm.
3.
Kabelquerschnitt 0,2 - 2,5 mm².
4.
Schließen Sie die Leitungen für die Strom-
versorgung 24 - 240 V AC / 24 - 250 V DC wie
in Abbildung 9 gezeigt an.
WARNUNG
Schließen Sie PE immer an die Schutzerde an!
Montage der Stromsensoren
Verwenden Sie für die CSU-2LV (CSU-2 für die
Niederspannung) die Stromsensoren 1SFA664005R* und
führen die Schritte in Abbildung 10 aus:
1.
Drehen Sie den Bajonettverschluss
am Stromsensor.
2.
Öffnen Sie den Stromsensor.
3.
Platzieren und montieren Sie den Stromsensor.
4.
Verriegeln Sie den Stromsensor.

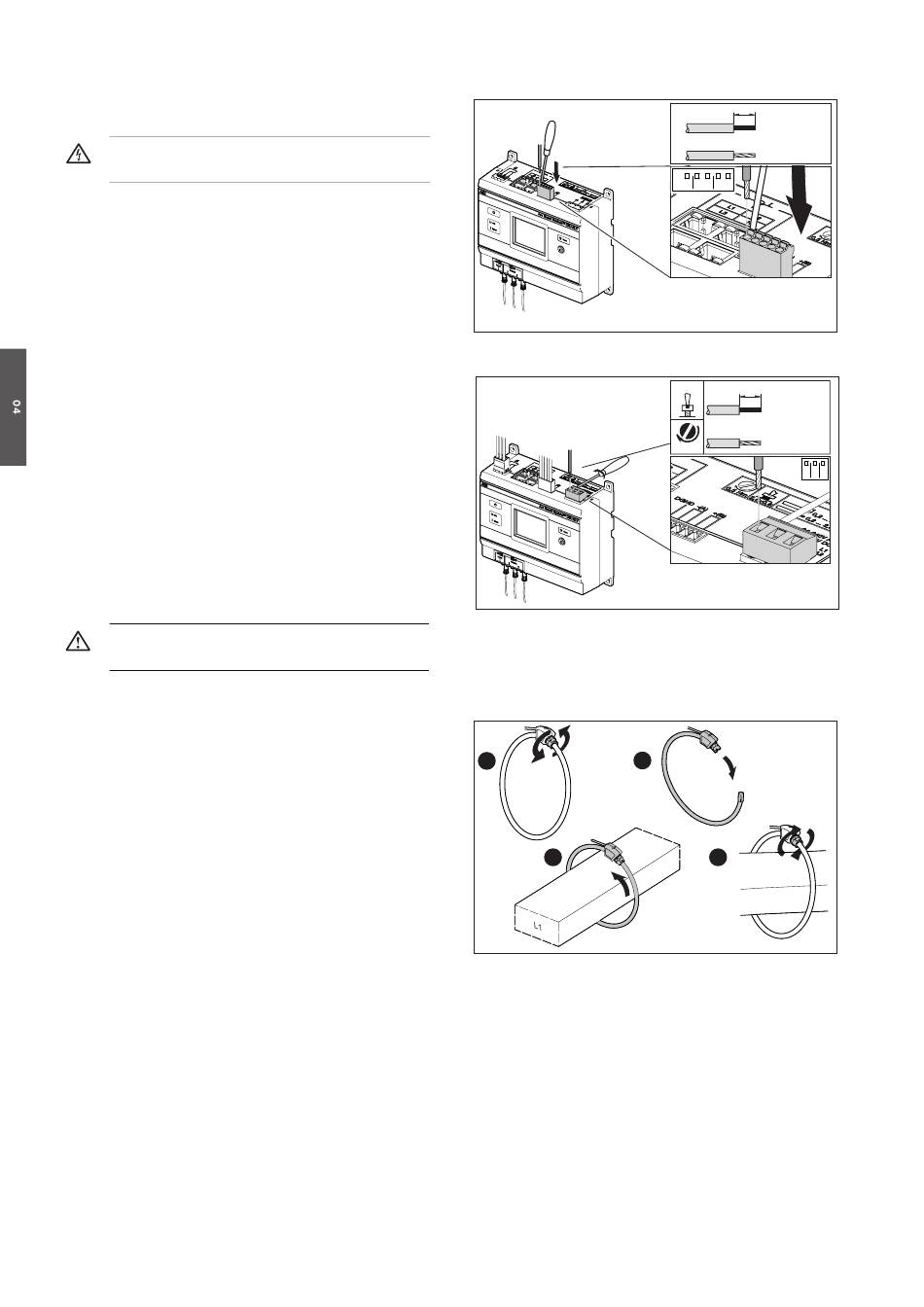

Abbildung 8
Anschließen des Modbus
Abbildung 9
Anschluss der Stromversorgung
2
1
3
Abbildung 10
Stromsensor 1SFA664005R*
7
24 ... 13 AWG
0,2 ... 2,5 mm
2
24 ... 13 AWG
0,2 ... 2,5 mm
2
DGND -(A)
+(B)
1SFC170020M0201
2,5x0,6
7
24 ... 13 AWG
0,2 ... 2,5 mm
2
24 ... 13 AWG
0,2 ... 2,5 mm
2
0,5 Nm
PE A1 A2
N L1
24-240V AC
24-250V DC
1SFC170020M0201
4
1SFC170020M0201
