14
ABB
ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
3.1
Einleitung
Dieses Kapitel beschreibt die in der CSU-2 verfügbaren
Funktionen. Das Kapitel ist in zwei Teile gegliedert:
•
Übersicht CSU-2
•
Funktionen der CSU-2
3.2
Übersicht CSU-2
Die CSU-2 besteht aus:
7
1
9
10
11

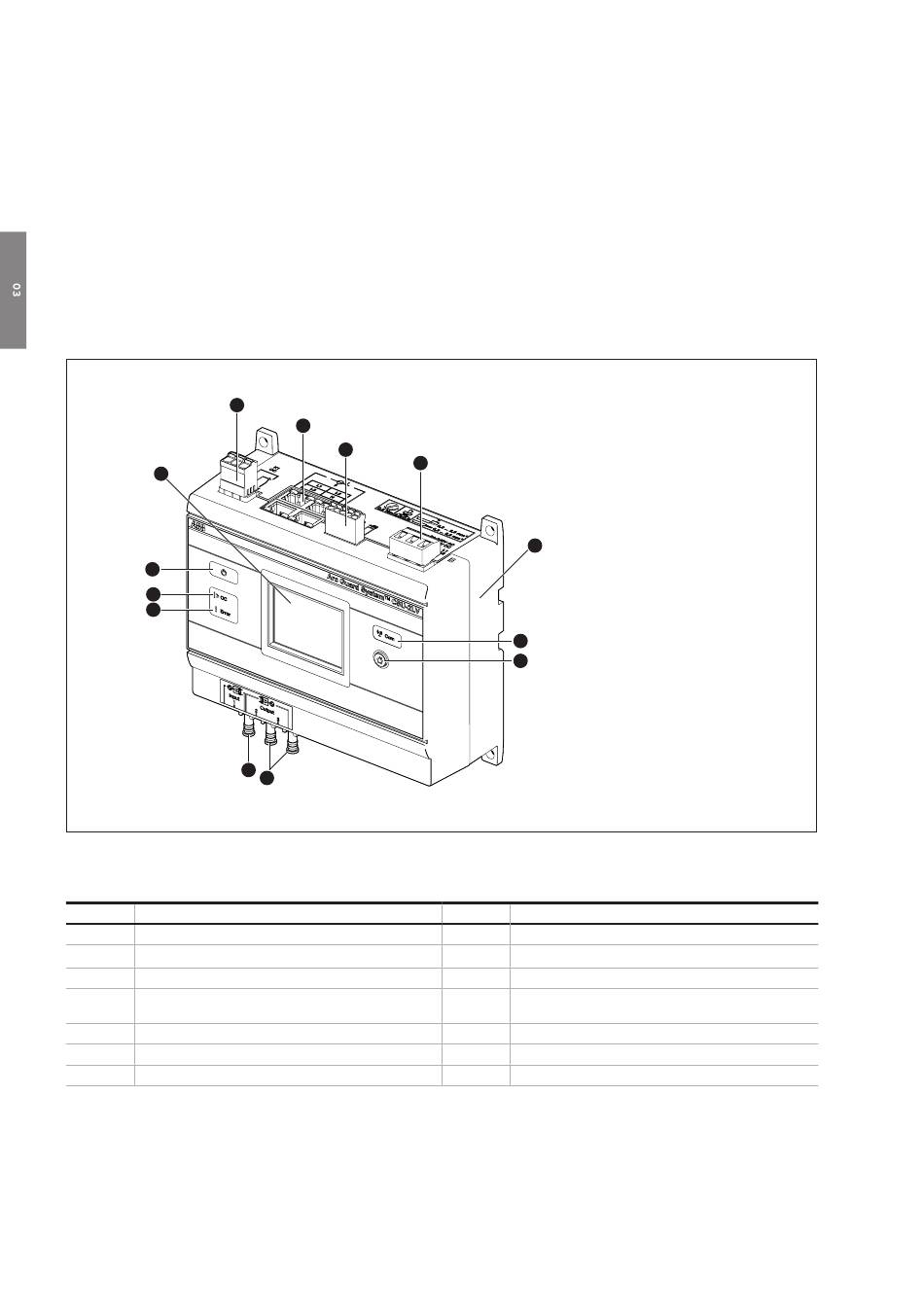

Abbildung 1
Übersicht CSU-2
Tabelle 3
Übersicht CSU-2
Nummer
Beschreibung
1
Human Machine Interface, HMI
2
Stromwächtereinheit CSU-2
3
CSU-2, Optischer Eingang
4
CSU-2/TVOC-2,
Optische Ausgänge
5
Stromversorgung
6
Modbus
7
Überstromrelais K1
8
6
5
3
4
2
12
13
Nummer
Beschreibung
8
Stromsensor Eingänge
9
Betriebs-LED (grün)
10
Überstrom-LED (rot)
11
Error-LED (rot)
12
Kommunikations-LED (gelb)
13
Home-Button
