ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
Anschließen der optischen Kabel
WARNUNG
Schalten Sie die Stromversorgung ab!
Führen Sie die folgenden Schritte durch, um die optischen
Kabel anzuschließen.
1.
Entfernen Sie den Schutzstecker an der CSU-2.
2.
Schließen Sie die optischen Kabel links unten
an der CSU-2 an.
Der Eingang 1 ist für den Anschluss einer weiteren
CSU-2-Einheit und die Ausgänge 2 und 3 für den Anschluss
des Lichtbogenmonitors TVOC-2 und/oder einer weiteren
Stromwächtereinheit CSU-2.
Anschließen von elektrischen Leitungen
WARNUNG
Schalten Sie die Stromversorgung ab!
In diesem Abschnitt wird beschrieben, wie die
elektrischen Leitungen an die CSU-2 angeschlossen und
mit dem Lichtbogenschutzsystem verbunden werden.
Die elektrischen Anschlüsse der CSU-2 sind:
1.
Überstromrelais (K1 OC)
2.
Modbus (DGND, -(A), +(B))
3.
Stromsensor-Eingänge (I: L1, L2, L3, N)
4.
Stromversorgung (PE, N/A1, L1/A2)
Die Anschlüsse befinden sich oben auf der CSU-2,
siehe Abbildung 6.
Anschließen einer CSU-2
WARNUNG
Schalten Sie die Stromversorgung ab!
Schließen Sie das Überstromrelais an (siehe Abbildung 7)
und befolgen Sie die folgenden Schritte:
1.
Die Leitungen für das Überstromrelais K1
anschließen.
2.
Kabelquerschnitt 0,2 - 2,5 mm².
3.
Anschlussleitung für Relais K1 an 14,12,11.
1

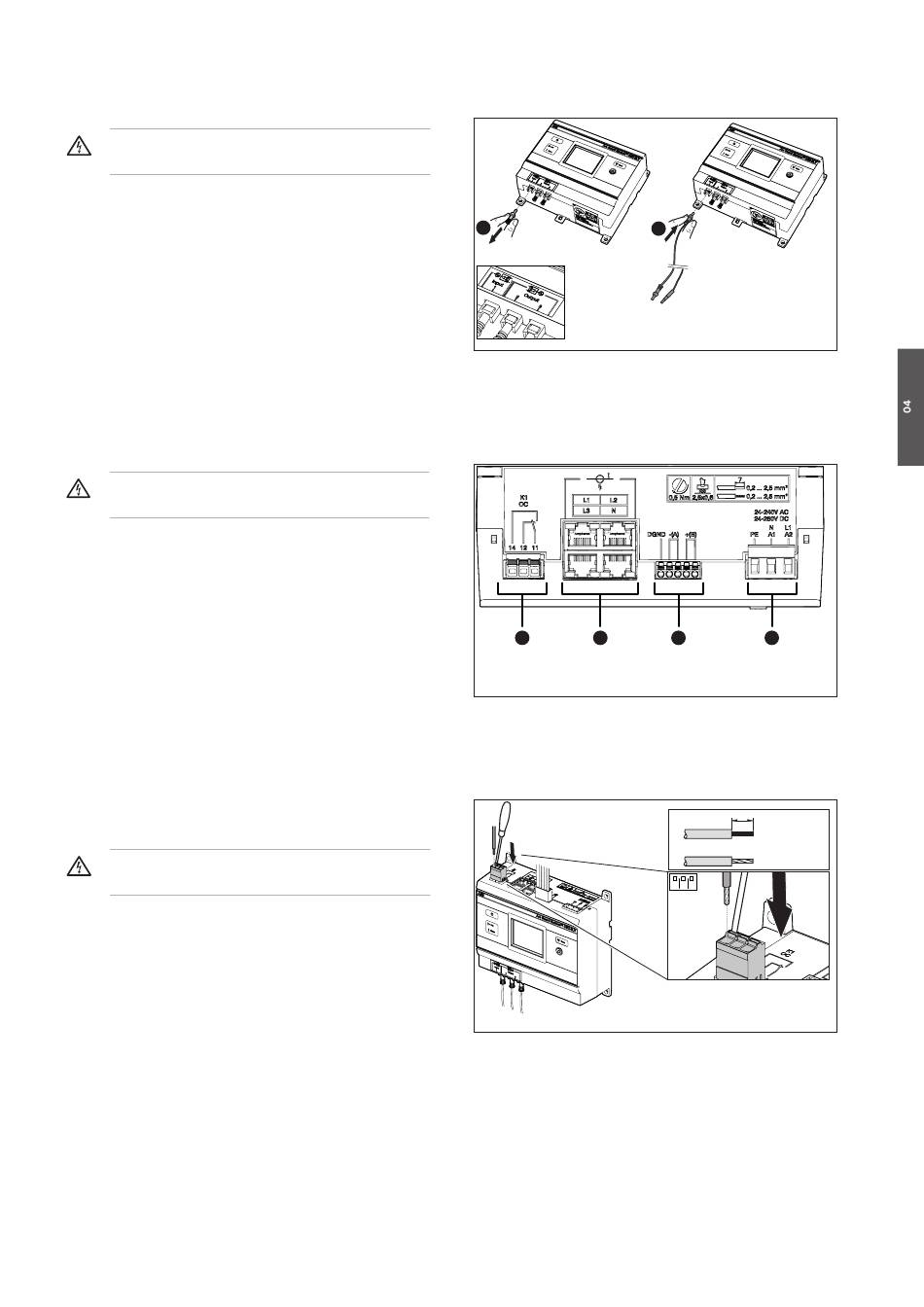

Abbildung 5
Anschließen der optischen Kabel
1
3
Abbildung 6
Elektrische Anschlüsse
Abbildung 7
Anschließen des Überstromrelais
2
1SFC170020M0201
2
4
1SFC170020M0201
7
24 ... 13 AWG
0,2 ... 2,5 mm
2
24 ... 13 AWG
0,2 ... 2,5 mm
2
14 12 11
K1
OC
1SFC170020M0201
