64
ABB
ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
6.7
Fehlersuche
6.7.1
Visuelle Diagnose
Die gelbe Com-LED blinkt, wenn eine Modbus-Anfrage
empfangen wird.
6.7.2
Verfahren Modpoll [3]
Mit dem Modpoll Verfahren [3] ist es einfach aus
einer Windows-Umgebung heraus mit der CSU-2 zu
kommunizieren. Um den Status der CSU-2-Einheit zu lesen,
gehen Sie wie folgt vor:
1.
Modpoll herunterladen von [3]
(siehe Quellenangabe auf Seite 40)
2.
Die CSU-2 mit einem USB-RS485-Adapter an einen
PC anschließen
3.
Konfigurieren Sie den Modbus RTU entsprechend
dem vorhandenen Netzwerk. Im folgenden Beispiel
haben wir die Einstellungen Modbus ID = 5,
Baud rate = 19200 und Frame Format 8 bit, even,
stop 1 gewählt.
4.
Ausführen von Modpoll von der Kommandozeile aus:
modpoll -m rtu -0 -a 5 -r 0x64 -c 1 -t 4 -b 19200 -d 8
-s 1 -p even -l 100 COM9

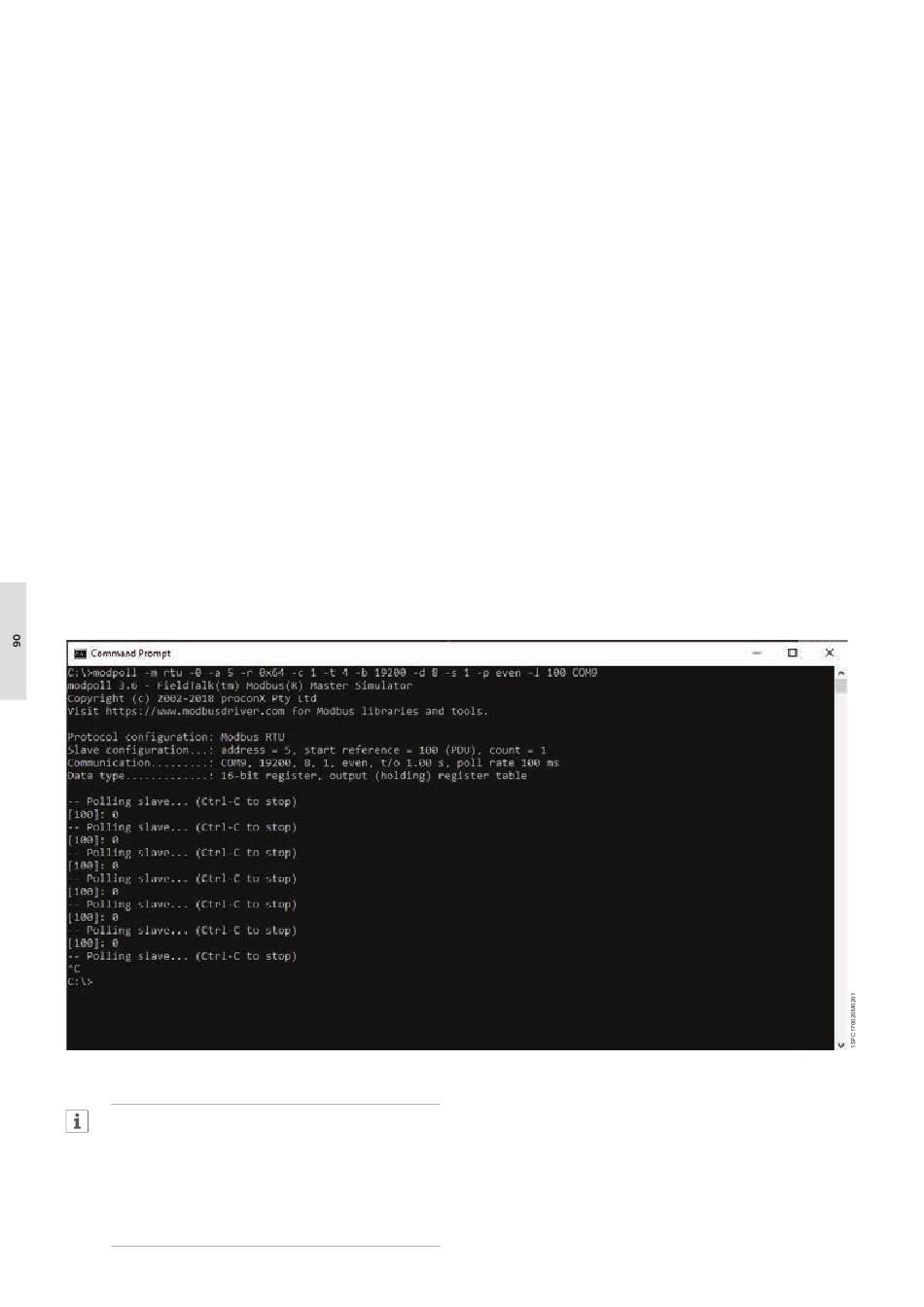

Abbildung 35
Beispiel für Modbus-RTU-Verbindung mit Modpoll als Master
INFORMATION
INFORMATION
Gemäß Kapitel „6.6.3.1 Systemstatus" auf
Gemäß Kapitel „6.6.3.1 Systemstatus" auf
Seite 49 kann der Systemstatus mit der
Seite 49 kann der Systemstatus mit der
Adresse 0x64 gelesen werden. Für die Modbus-
Adresse 0x64 gelesen werden. Für die Modbus-
RTU-Kommunikation wird ein USB-RS485-
RTU-Kommunikation wird ein USB-RS485-
Adapter verwendet, der an den seriellen USB-
Adapter verwendet, der an den seriellen USB-
Port COM9 angeschlossen ist.
Port COM9 angeschlossen ist.
