ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
3.2.1
Stromwächtereinheit CSU-2
Die Stromwächtereinheit (CSU-2) ist als optionales
Zubehör erhältlich und ist bei Anwendungen erforderlich,
bei denen regelmäßig starker Lichteinfall zu erwarten ist.
Die Stromsensoren sind mit der CSU-2 über ein optisches
Kabel verbunden und signalisieren über eine LED, dass
Normalstrom fließt.
Falls die Verbindung zur CSU-2 verloren geht, wird eine
Fehlermeldung nach 10 Sekunden auf der HMI-Anzeige des
TVOC-2 erscheinen.
Die Sicherheitsfunktion des Arc Guard System™ wird
dadurch nicht beeinträchtigt.
3.2.2
Human Machine Interface, HMI
Die Mensch-Maschine-Schnittstelle wird für die Kommuni-
kation mit dem Benutzer und auch zur Bestätigung
jeglicher Änderungen genutzt. Das HMI verfügt über
einen nicht löschbaren Speicher, der Auslöse- und
Fehlerprotokolle einschließlich eines Zeitstempel auch
nach einem Stromausfall enthält.
3.2.3
Stromsensor Eingänge
Die Stromsensoren sind über vier Anschlüsse mit der CSU-2
verbunden. Es gibt vier Eingänge: L1, L2, L3, N.
3.2.4
Optische Ausgänge
Diese optischen Ausgänge dienen dazu einen Lichtbogen-
wächter TVOC-2 und/oder eine andere CSU-2-Einheit
anzuschließen. Ist die LED AN, bedeutet dies, dass ein
normales Stromlevel anliegt.
Bei einem Ereignis (Überstrom oder interner Fehler) ist die
LED AUS.
3.2.5
Überstrom und Stromwarnung
Überstrom bzw. Stromwarnung tritt auf, wenn der
Stromwert über dem jeweilig eingestellten Schwellenwert
liegt.
Es wird empfohlen, den Stromwert der Warnung niedriger
einzustallen als den Überstromwert, siehe Abbildung 2.
Überstrom hat einen „schnellen Trip" zur Folge. Wenn ein
Überstrom erkannt wird, leuchtet die Überstrom-LED ROT
auf, siehe „Tabelle 3 Übersicht CSU-2" und das Relais K1
wird angesteuert. Die Stromwarnung ist nicht für eine
schnelle Auslösemeldung ausgelegt, sondern nur um den
Benutzer über eine anormale Stromstärke zu informieren.
Die automatische Rücksetzfunktion (Autoreset) resettet
das Überstromereignis, nachdem der Stromwert wieder
unter dem eingestellten Schwellenwert liegt.
Wert Überstrom
Wert Stromwarnung
Stromwarnung
Überstrom (Autoreset)
Überstrom
(ohne Autoreset)

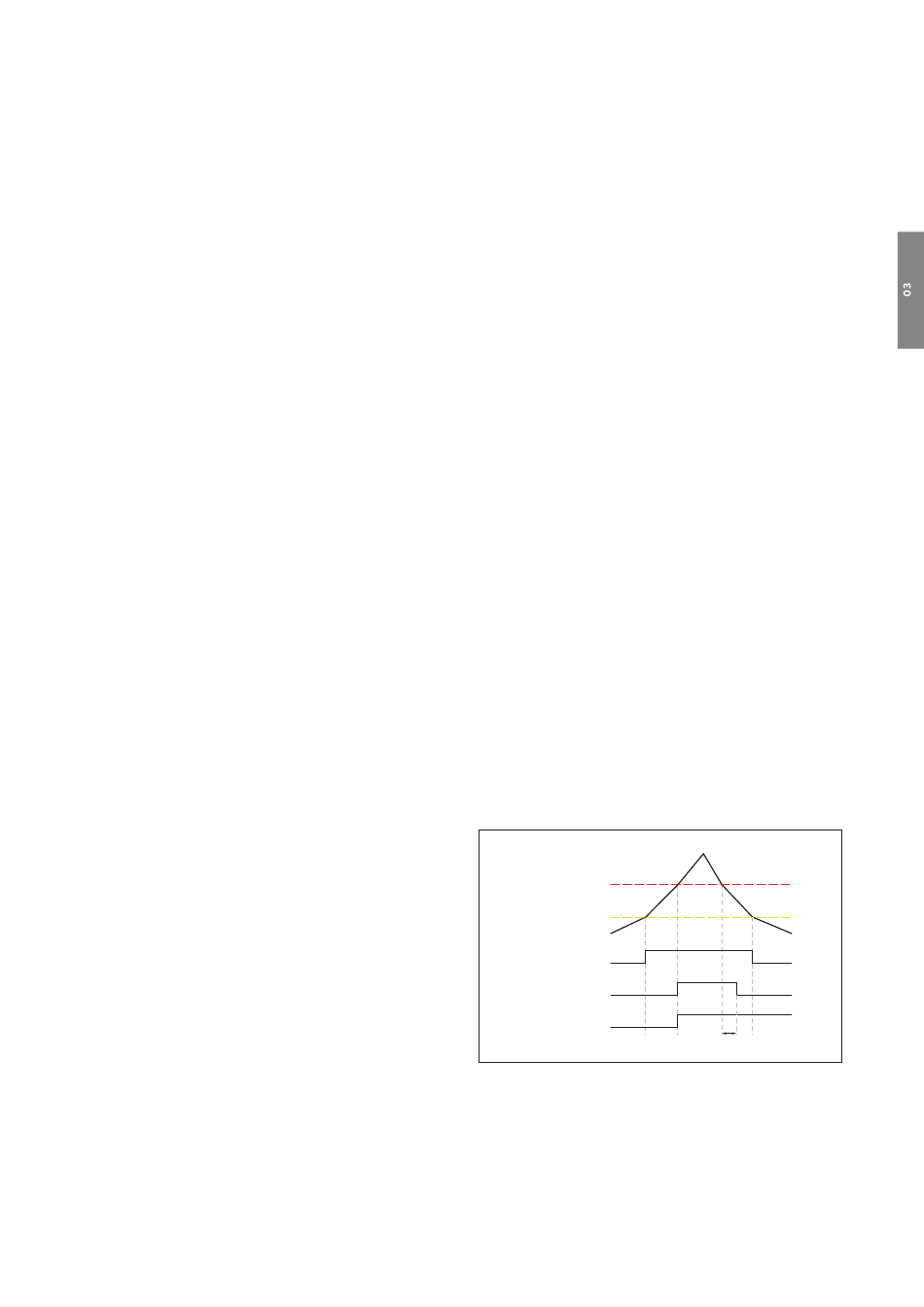

Abbildung 2
Überstrom und Stromwarnung
15
250–750 ms
1SFC170020M0201
