ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH
6.4.4
Endabschluss / Systemabschluss
Um die beste Qualität der Datenübertragung zu erreichen,
sollte der Modbus korrekt abgeschlossen werden.

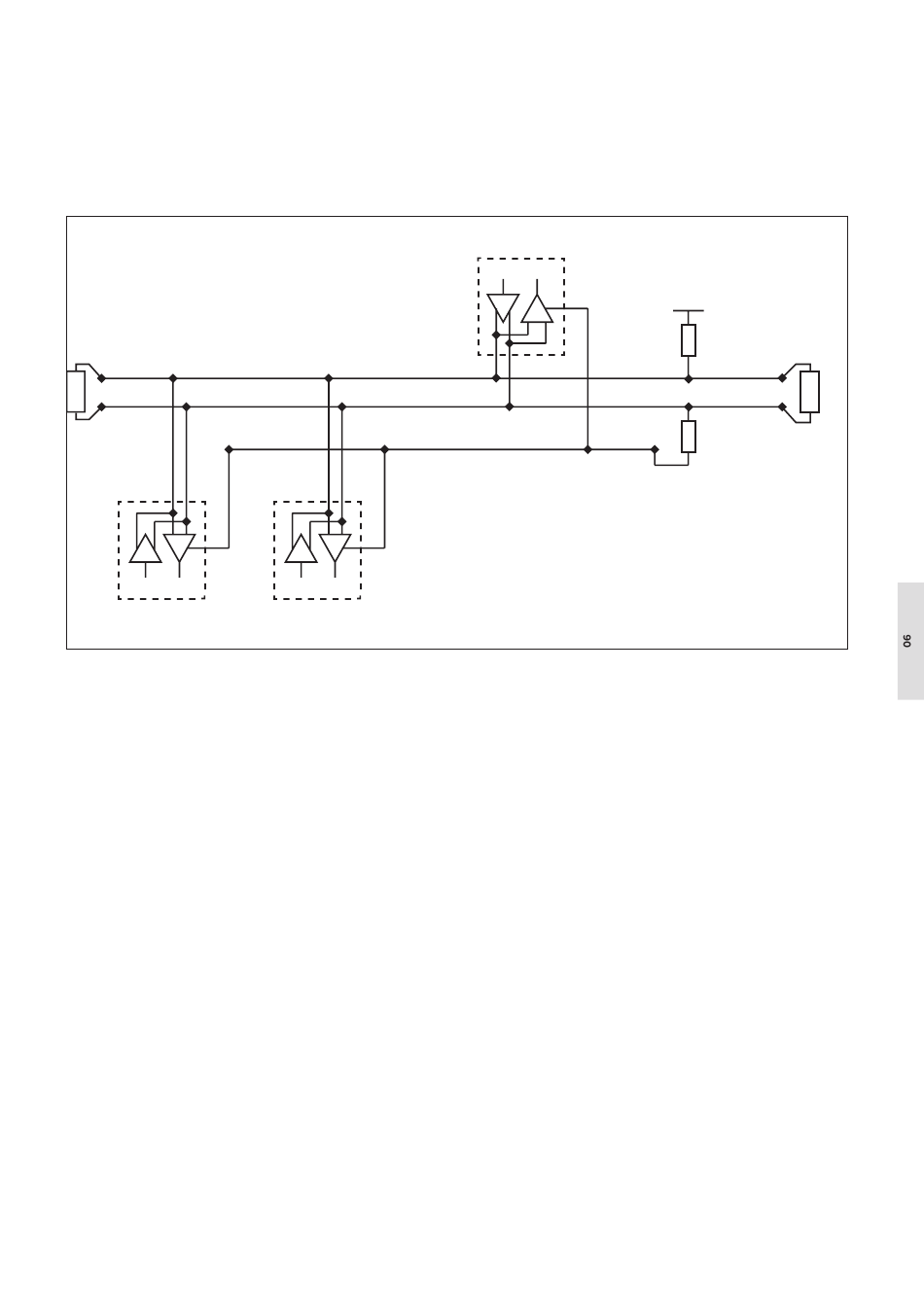

Die folgende Abbildung zeigt die Modbus-Installation:
LT
Balanced Pair
R
D
Slave 1
Abbildung 29
Modbus Endabschluss / Systemabschluss
6.4.4.1 Abschlusswiderstände
Ein 120Ω Widerstand wird parallel zu den Anschlüssen
CSU-2 B+ und A- hinzugefügt, wenn er als erstes oder
letztes Gerät im Netzwerk installiert wird. Zu diesem
Zweck gibt es doppelte Klemmen für die Anschlüsse +(B)
und -(A).
6.4.4.2 Pull-up-/Pull-down-Widerstände
Wenn das Modbus-Netzwerk nicht aktiv von einem
Gerät angesteuert wird, befindet sich die Busleitung
in einem undefinierten Zustand. Dann sollten
Vorspannungswiderstände verwendet werden, um ein
definiertes Spannungspotential auf den Datenleitungen
zu erhalten. Die Vorspannungswiderstände wirken für die
Datenleitung B (D1) als Pull-up-Widerstände gegen 5 V und
für die Datenleitung A (D0) als Pull-down-Widerstände zu
Masse.
Die folgenden Geräte haben in der Regel eingebaute
Vorspannungswiderstände:
•
Modbus-Master
•
Gateways
•
Repeater
D1
D0
Common
R
D
Slave n
Master
D
R
41
5 V
Pull Up
LT
Pull Down
1SFC170020M0201
