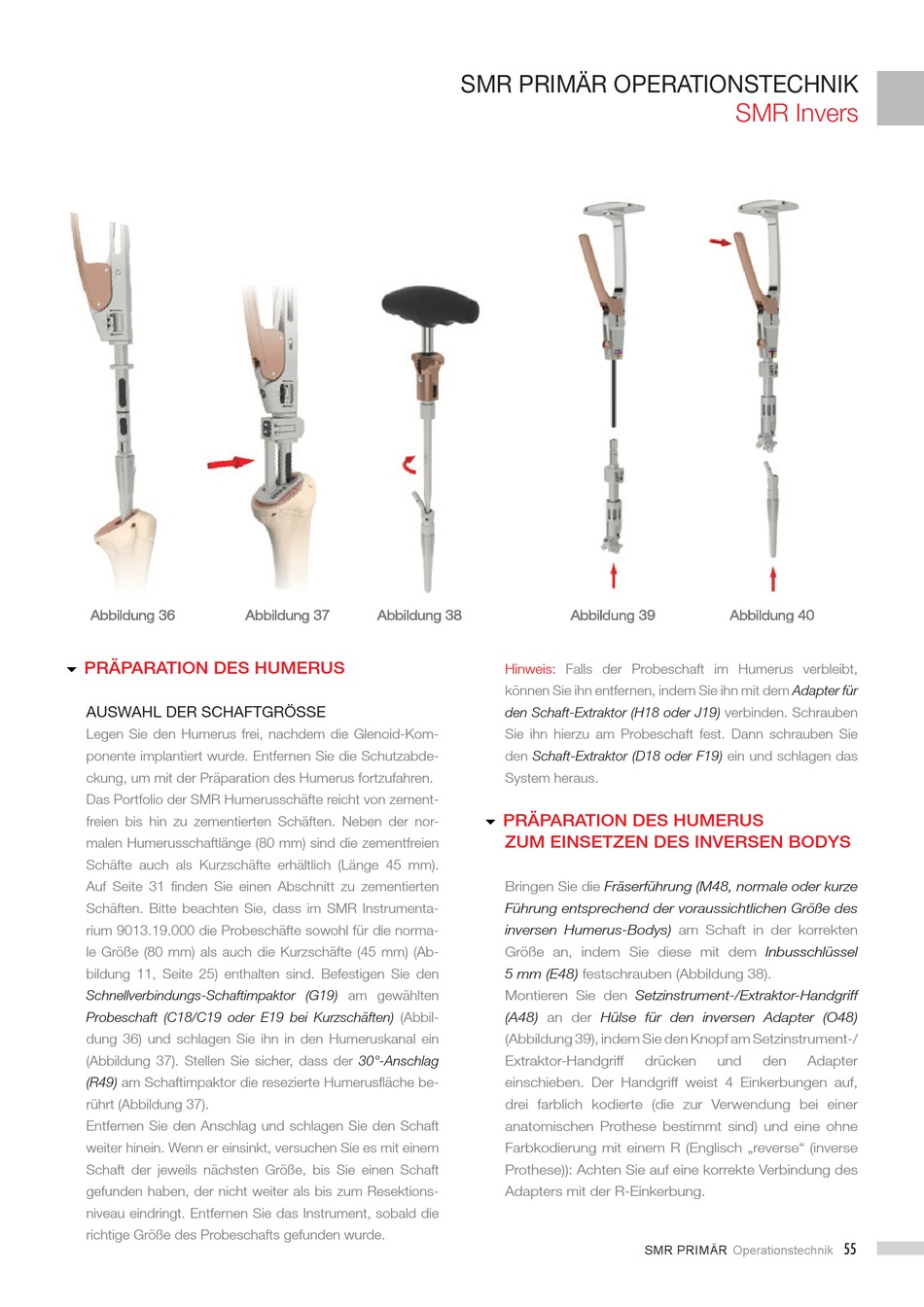

Abbildung 36
PRÄPARATION DES HUMERUS

AUSWAHL DER SCHAFTGRÖSSE
Legen Sie den Humerus frei, nachdem die Glenoid-Kom-
ponente implantiert wurde. Entfernen Sie die Schutzabde-
ckung, um mit der Präparation des Humerus fortzufahren.
Das Portfolio der SMR Humerusschäfte reicht von zement-
freien bis hin zu zementierten Schäften. Neben der nor-
malen Humerusschaftlänge (80 mm) sind die zementfreien
Schäfte auch als Kurzschäfte erhältlich (Länge 45 mm).
Auf Seite 31 nden Sie einen Abschnitt zu zementierten
Schäften. Bitte beachten Sie, dass im SMR Instrumenta-
rium 9013.19.000 die Probeschäfte sowohl für die norma-
le Größe (80 mm) als auch die Kurzschäfte (45 mm) (Ab-
bildung 11, Seite 25) enthalten sind. Befestigen Sie den
Schnellverbindungs-Schaftimpaktor (G19)
Probeschaft (C18/C19 oder E19 bei Kurzschäften)
dung 36) und schlagen Sie ihn in den Humeruskanal ein
(Abbildung 37). Stellen Sie sicher, dass der
(R49) am Schaftimpaktor die resezierte Humerus äche be-
rührt (Abbildung 37).
Entfernen Sie den Anschlag und schlagen Sie den Schaft
weiter hinein. Wenn er einsinkt, versuchen Sie es mit einem
Schaft der jeweils nächsten Größe, bis Sie einen Schaft
gefunden haben, der nicht weiter als bis zum Resektions-
niveau eindringt. Entfernen Sie das Instrument, sobald die
richtige Größe des Probeschafts gefunden wurde.
Abbildung 37 Abbildung 38
am gewählten
(Abbil-
30°-Anschlag
SMR PRIMÄR OPERATIONSTECHNIK
Abbildung 39
Hinweis: Falls der Probeschaft im Humerus verbleibt,
können Sie ihn entfernen, indem Sie ihn mit dem
den Schaft-Extraktor (H18 oder J19)
Sie ihn hierzu am Probeschaft fest. Dann schrauben Sie
den Schaft-Extraktor (D18 oder F19)
System heraus.
PRÄPARATION DES HUMERUS

ZUM EINSETZEN DES INVERSEN BODYS
Bringen Sie die Fräserführung (M48, normale oder kurze
Führung entsprechend der voraussichtlichen Größe des
inversen Humerus-Bodys)
Größe an, indem Sie diese mit dem
5 mm (E48) festschrauben (Abbildung 38).
Montieren Sie den
Setzinstrument-/Extraktor-Handgriff
(A48) an der Hülse für den inversen Adapter (O48)
(Abbildung 39), indem Sie den Knopf am Setzinstrument-/
Extraktor-Handgriff
einschieben. Der Handgriff weist 4 Einkerbungen auf,
drei farblich kodierte (die zur Verwendung bei einer
anatomischen Prothese bestimmt sind) und eine ohne
Farbkodierung mit einem R (Englisch „reverse" (inverse
Prothese)): Achten Sie auf eine korrekte Verbindung des
Adapters mit der R-Einkerbung.
SMR Invers
Abbildung 40
Adapter für
verbinden. Schrauben
ein und schlagen das
am Schaft in der korrekten
Inbusschlüssel
drücken und den Adapter
SMR PRIMÄR Operationstechnik
