5.7.3
Hinweis
Die USB-Schnittstelle befindet sich direkt am ESCON Module 24/2.
Hinweis
In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen:
• «Analog I/O» steht für Analoge Eingänge/Ausgänge
• «DC Tacho» steht für DC-Tacho
• «Digital I/O» steht für Digitale Eingänge/Ausgänge
• «Power Supply» steht für Stromversorgung
•
5.7.3.1
MAXON DC MOTOR

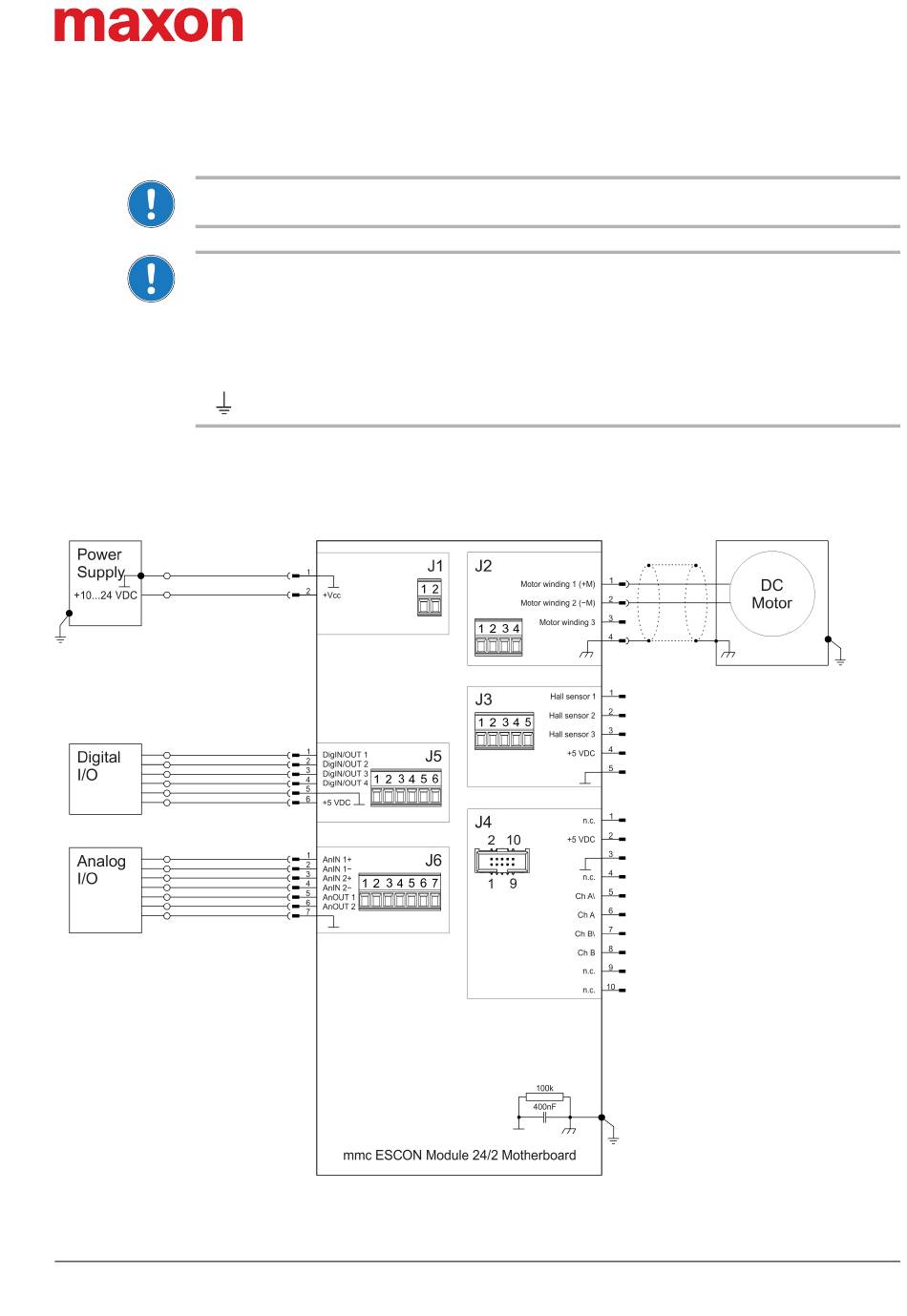

Abbildung 5-37 ESCON Module MoBo – maxon DC motor (J2)
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Verdrahtung
Erdung (optional)
DC-Motoren
Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5-47
