Motherboard Design Guide
Anforderungen an Bauteile externer Anbieter
TVS-DIODE (D1)
Als Schutz gegen Überspannung, welche durch Spannungstransienten oder zurückgespiesene Bremsener-
gie verursacht wird, empfehlen wir eine TVS (Transient Voltage Suppressor) Diode (D1) an die Versor-
gungsspannungsleitung anzuschliessen.
KONDENSATOR (C1)
Für die Funktion des ESCON Module 24/2 ist es nicht unbedingt nötig, einen externen Kondensator (C1)
einzusetzen. Um den Spannungsrippel zusätzlich zu reduzieren und Rückspeiseströme aufzunehmen,
kann ein Elektrolyt-Kondensator an die Versorgungsspannungsleitung angeschlossen werden.
5.1.3

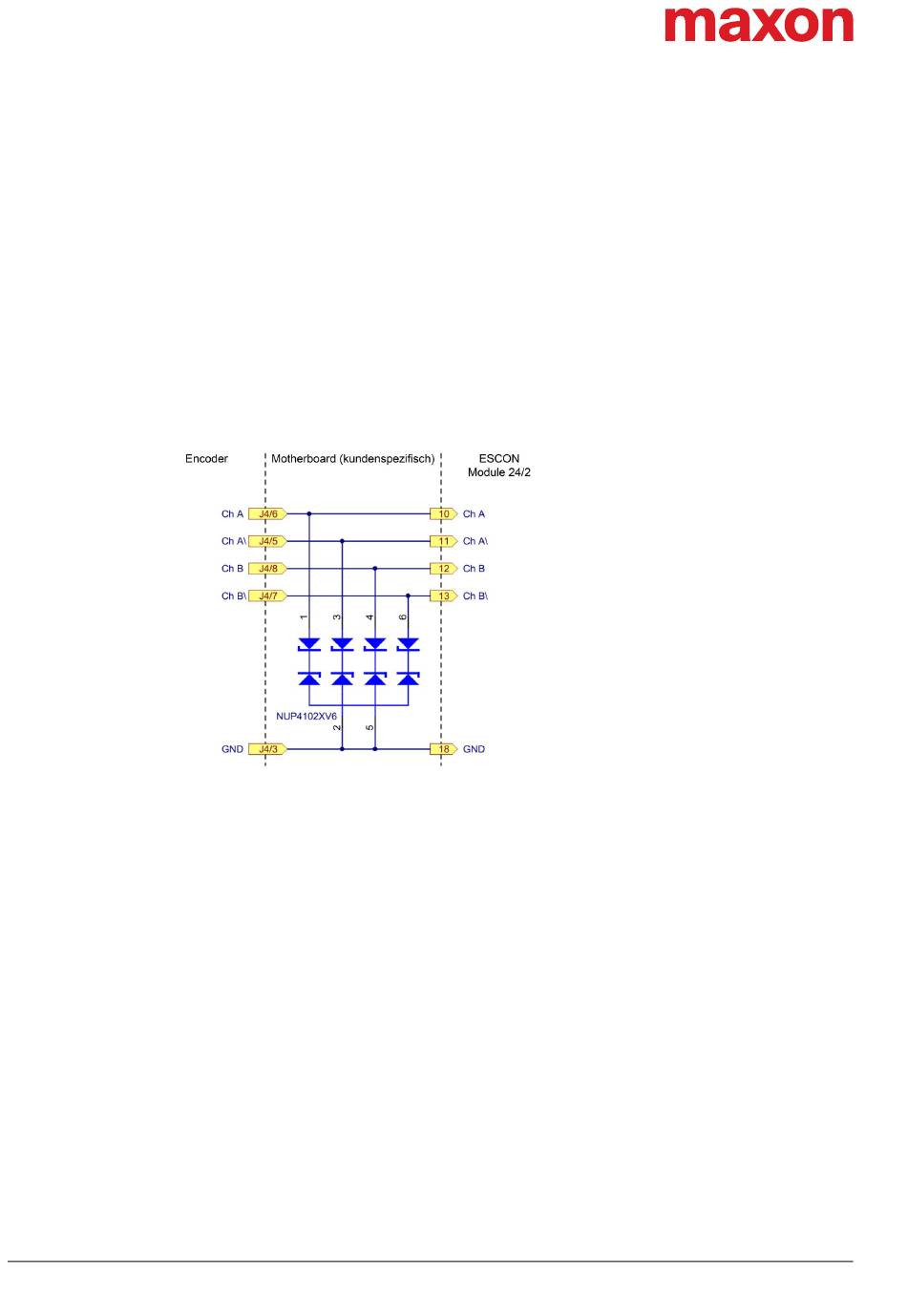

Zum Schutz der Encoder-Eingänge des ESCON Module 24/2 gegen Überspannung empfehlen wir ein
externes TVS-Dioden-Netzwerk einzusetzen.
Abbildung 5-24 Encoder-Eingänge – Schutzbeschaltung
5-34
Encoder-Eingänge
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
