Abbildung 3-7 Encoder Eingangsbeschaltung Ch A "Single-Ended" (Sinngemäss Auch Für Ch B) - Maxon ESCON Module 24/2 Geräte-Referenz

Eingangsspannung
Max. Eingangsspannung
Logik 0
Logik 1
Eingangsstrom Hoch
Eingangsstrom Tief
Max. Eingangsfrequenz

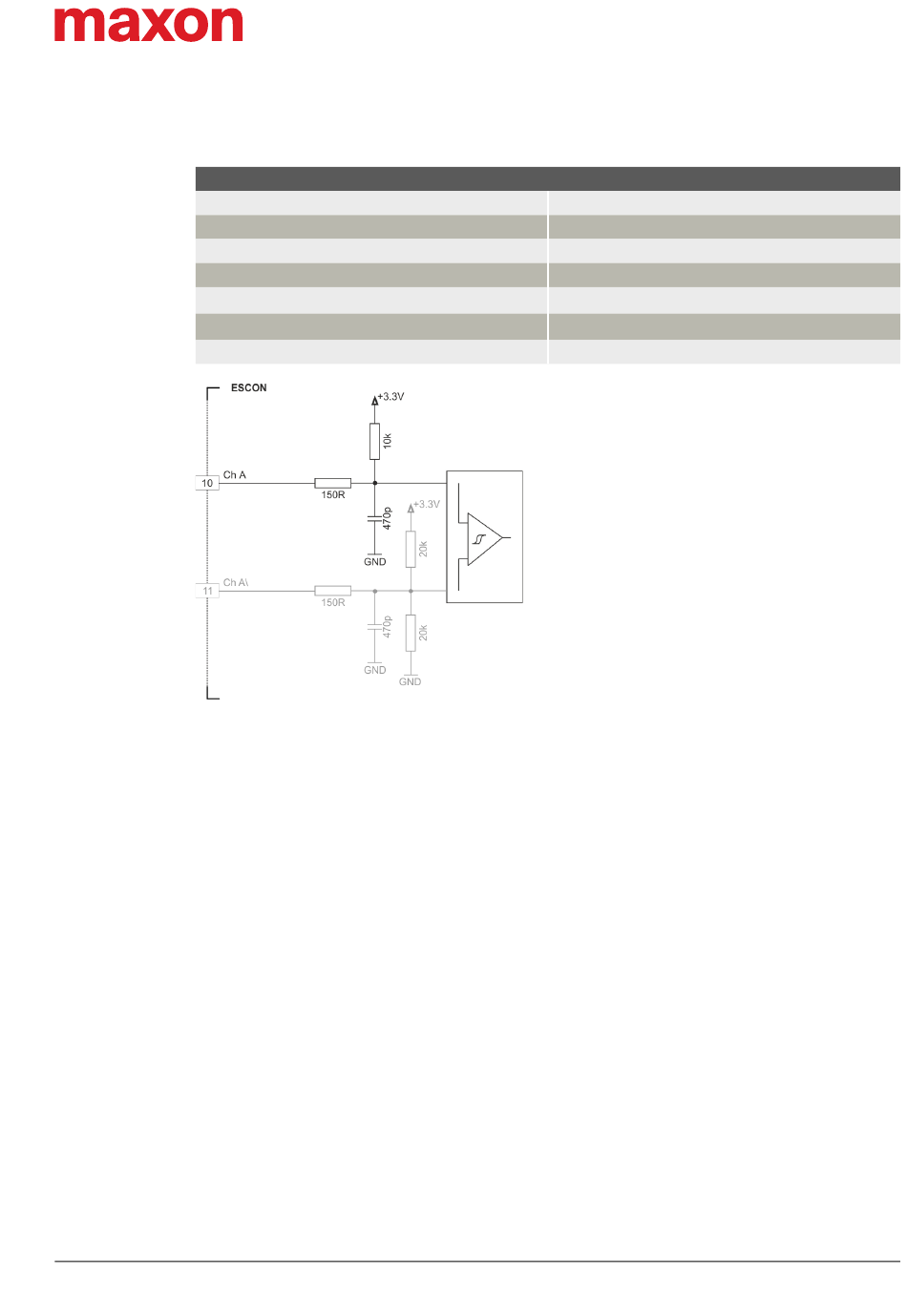

Abbildung 3-7 Encoder Eingangsbeschaltung Ch A "Single-ended" (sinngemäss auch für Ch B)
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Single-ended
0...5 VDC
+12 VDC / −12 VDC
<1.0 V
>2.4 V
= typischerweise +420 μA @ 5 V
I
IH
I = typischerweise −170 μA @ 0 V
IL
100 kHz
Einstellungen
Anschlüsse
3-19
