3.3.4.2
Eingangsspannung
Max. Eingangsspannung
Logik 0
Logik 1
Eingangswiderstand
Eingangsstrom bei Logik 1
Schaltverzögerung

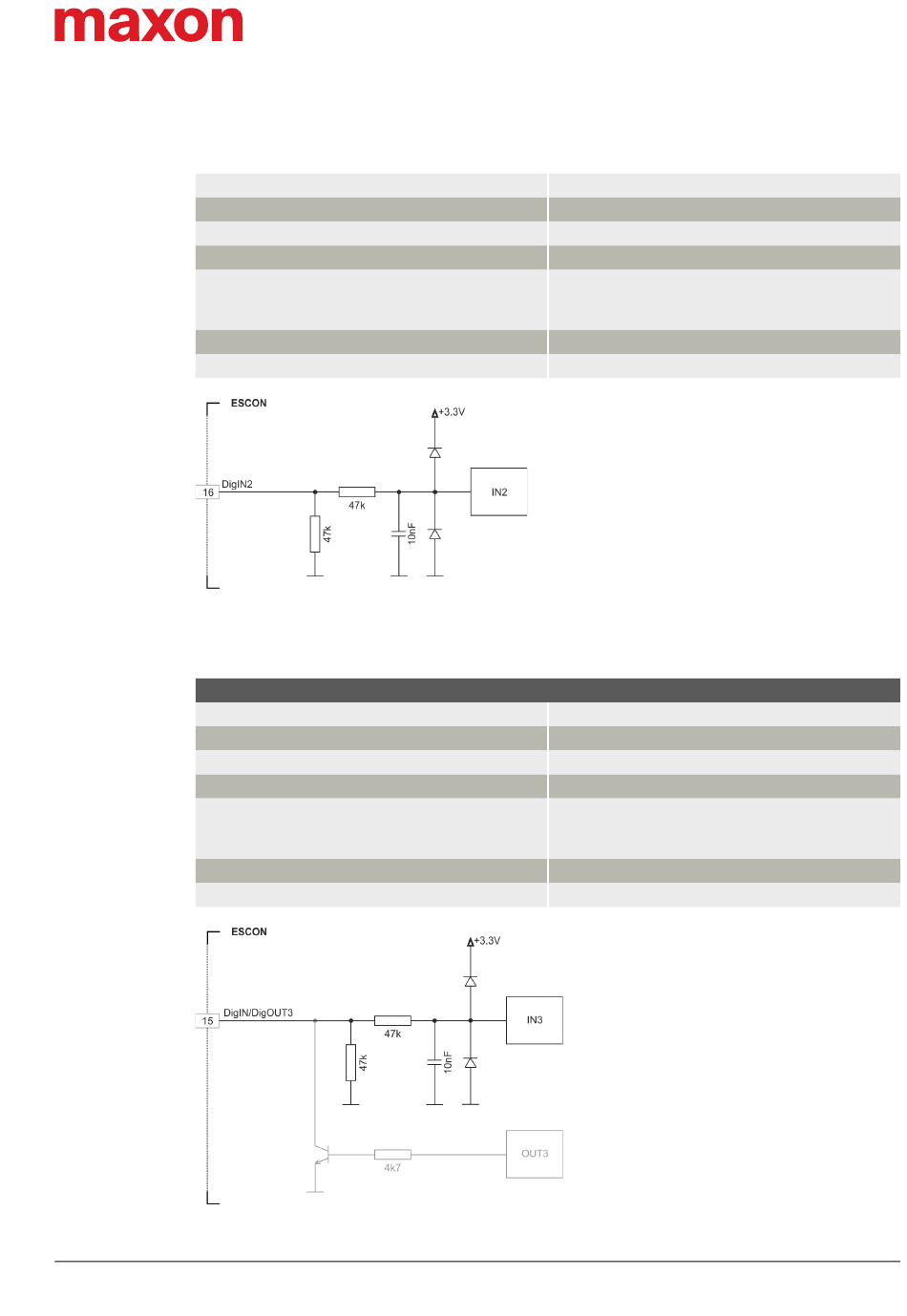

Abbildung 3-9 DigIN2 Schaltung
3.3.4.3
Eingangsspannung
Max. Eingangsspannung
Logik 0
Logik 1
Eingangswiderstand
Eingangsstrom bei Logik 1
Schaltverzögerung
Abbildung 3-10 DigIN3 Schaltung (sinngemäss auch für DigIN4)
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Digitaler Eingang 2
Digitale Eingänge/Ausgänge 3 und 4
0...28 VDC
+36 VDC / −36 VDC
typischerweise <1.0 V
typischerweise >2.4 V
typischerweise 47 kΩ (<3.3 V)
typischerweise 38.5 kΩ (@ 5 V)
typischerweise 25.5 kΩ (@ 24 V)
typischerweise 130 µA @ +5 VDC
<8 ms
DigIN
0...28 VDC
+36 VDC
typischerweise <1.0 V
typischerweise >2.4 V
typischerweise 47 kΩ (<3.3 V)
typischerweise 38.5 kΩ (@ 5 V)
typischerweise 25.5 kΩ (@ 24 V)
typischerweise 130 µA @ +5 VDC
<8 ms
Einstellungen
Anschlüsse
3-21
