Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5.7.3
Hinweis
Die USB-Schnittstelle befindet sich direkt am ESCON Module 24/2.
Hinweis
In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen:
• «Analog I/O» steht für Analoge Eingänge/Ausgänge
• «DC Tacho» steht für DC-Tacho
• «Digital I/O» steht für Digitale Eingänge/Ausgänge
• «Power Supply» steht für Stromversorgung
•
5.7.3.1
MAXON

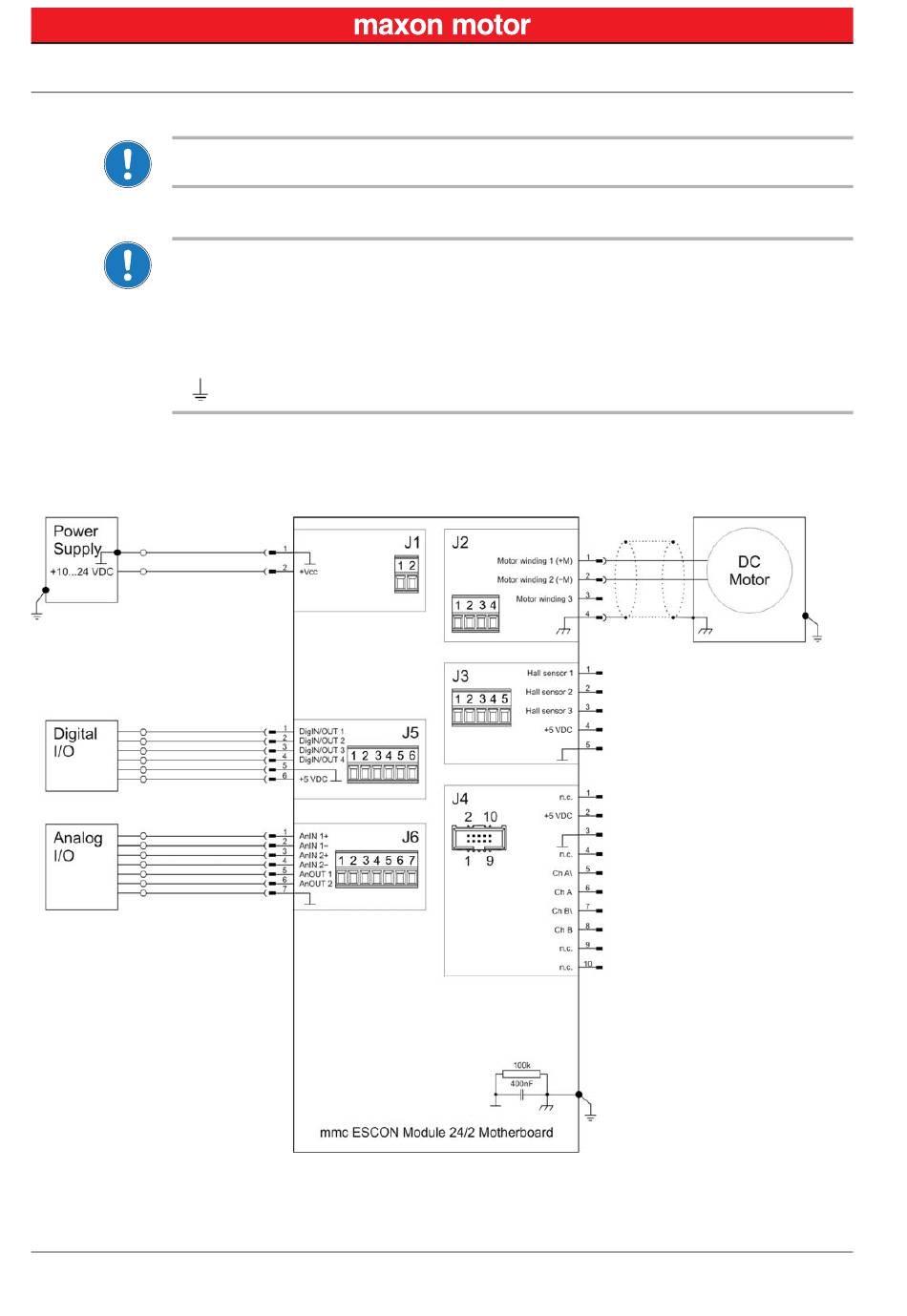

Abbildung 5-37 ESCON Module MoBo – maxon DC motor (J2)
5-46
Verdrahtung
Erdung (optional)
DC-Motoren
DC
MOTOR
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
