Ersatzteile; Abbildung 5-27 Escon Module Mobo - Maxon Ec Motor Sensorlos Ohne Hall-Sensoren (J2) - Maxon ESCON Module 50/4 EC-S Geräte-Referenz

Motherboard Design Guide

Ersatzteile

5.7.3
Hinweis
Die USB-Schnittstelle befindet sich direkt am ESCON Module 50/4 EC-S.
Hinweis
In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen:
• «Analog I/O» steht für Analoge Eingänge/Ausgänge
• «Digital I/O» steht für Digitale Eingänge/Ausgänge
• «Power Supply» steht für Stromversorgung
•
MAXON EC MOTOR SENSORLOS (OHNE HALL-SENSOREN)

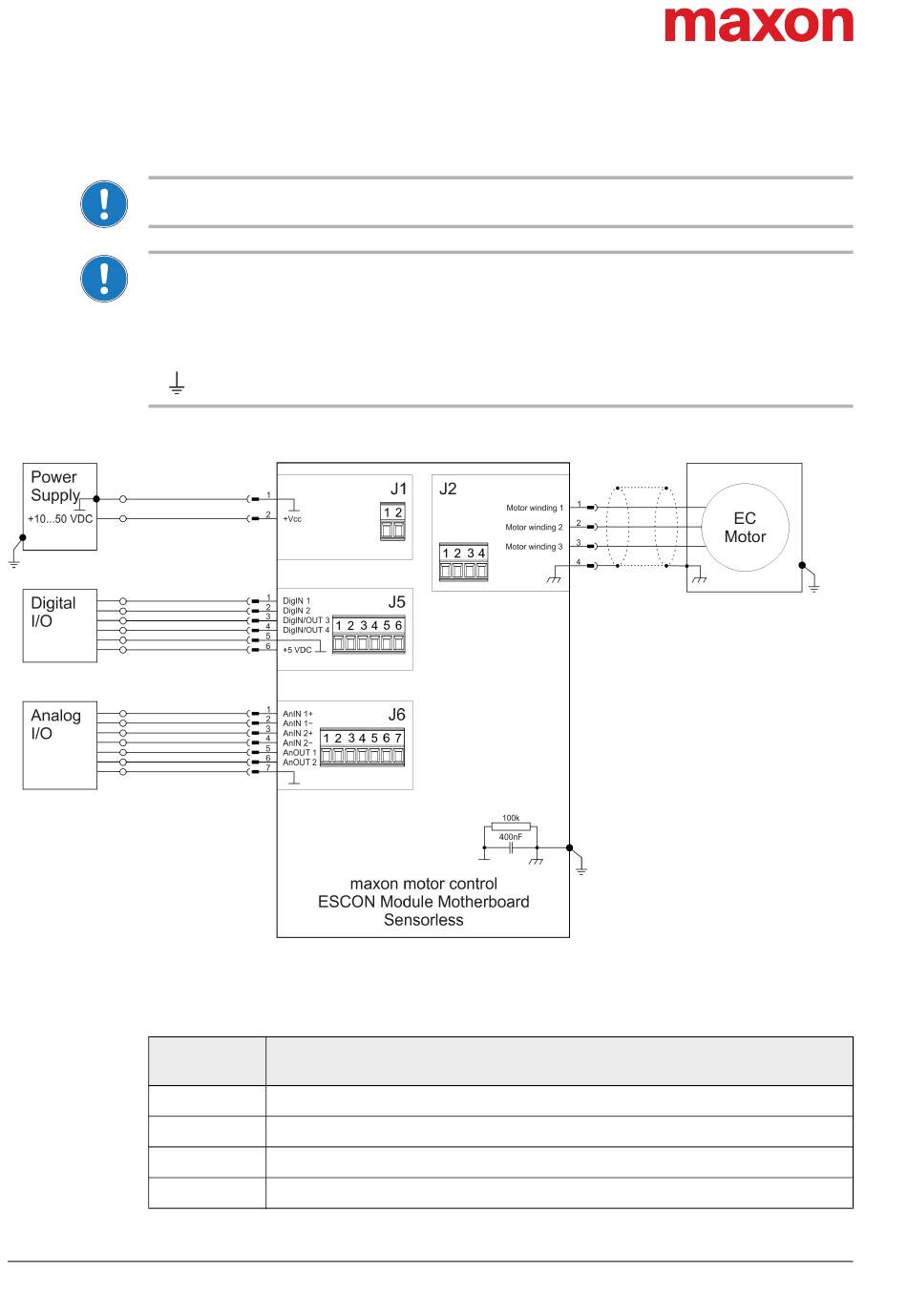

Abbildung 5-27 ESCON Module MoBo – maxon EC motor sensorlos ohne Hall-Sensoren (J2)
5.8 Ersatzteile
nummer
Tabelle 5-22
5-38
Verdrahtung
Erdung (optional)
Bestell-
Beschreibung
444144 2-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1...2
444145 4-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1...4
444147 6-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1...6
444148 7-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1...7
Ersatzteile
