Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5.7.3.2
MAXON EC MOTOR MIT HALL-SENSOREN

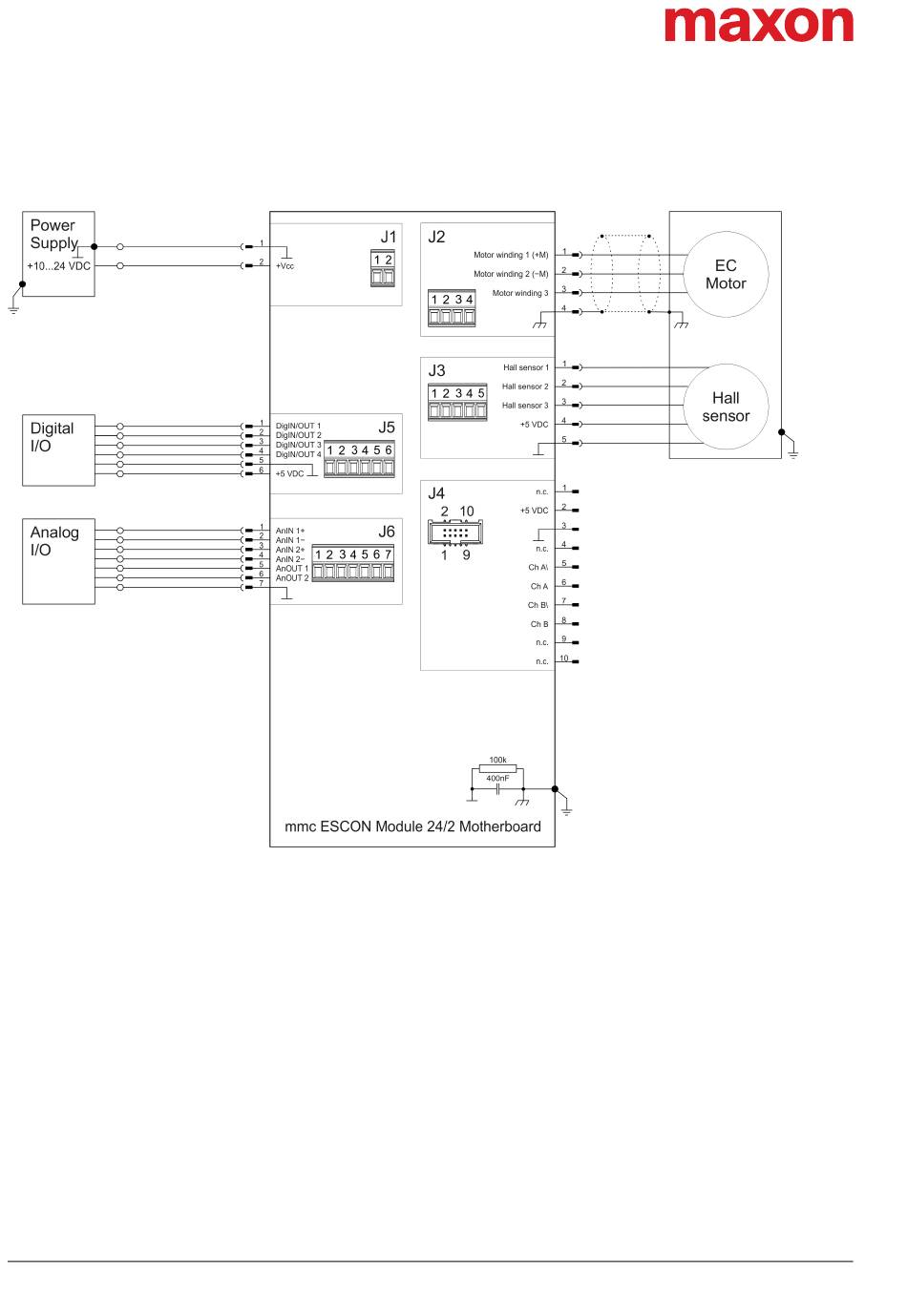

Abbildung 5-40 ESCON Module MoBo – maxon EC motor mit Hall-Sensoren (J2 / J3)
5-50
EC-Motoren
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
