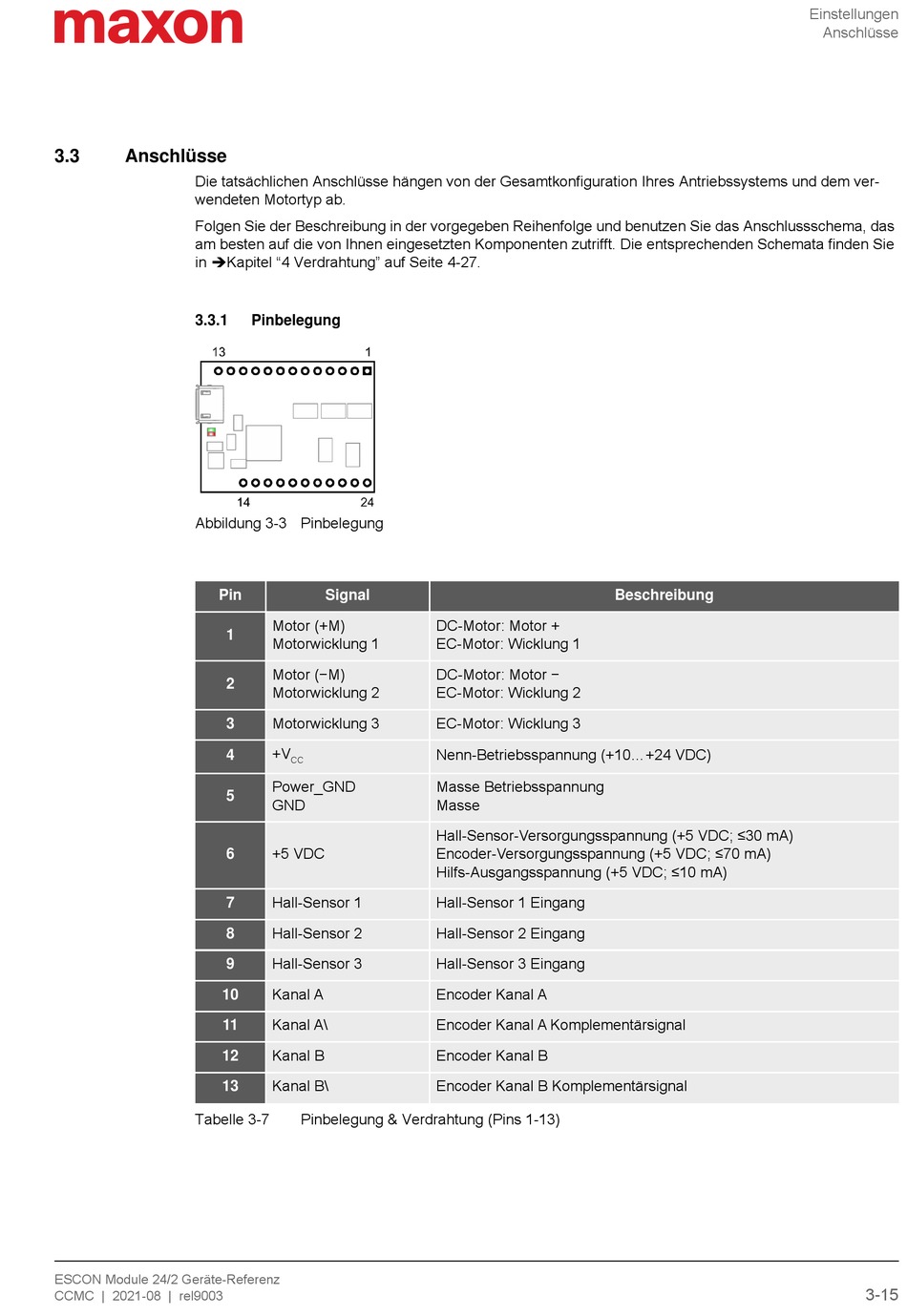

3.3 Anschlüsse
Die tatsächlichen Anschlüsse hängen von der Gesamtkonfiguration Ihres Antriebssystems und dem ver-
wendeten Motortyp ab.
Folgen Sie der Beschreibung in der vorgegeben Reihenfolge und benutzen Sie das Anschlussschema, das
am besten auf die von Ihnen eingesetzten Komponenten zutrifft. Die entsprechenden Schemata finden Sie
in Kapitel "4 Verdrahtung" auf Seite 4-27.
3.3.1
Abbildung 3-3 Pinbelegung
Pin
10
11
12
13
Tabelle 3-7
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Pinbelegung
Signal
Motor (+M)
1
Motorwicklung 1
Motor (−M)
2
Motorwicklung 2
Motorwicklung 3
3
+V
4
CC
Power_GND
5
GND
+5 VDC
6
Hall-Sensor 1
7
Hall-Sensor 2
8
Hall-Sensor 3
9
Kanal A
Kanal A\
Kanal B
Kanal B\
Pinbelegung & Verdrahtung (Pins 1-13)
DC-Motor: Motor +
EC-Motor: Wicklung 1
DC-Motor: Motor −
EC-Motor: Wicklung 2
EC-Motor: Wicklung 3
Nenn-Betriebsspannung (+10...+24 VDC)
Masse Betriebsspannung
Masse
Hall-Sensor-Versorgungsspannung (+5 VDC; ≤30 mA)
Encoder-Versorgungsspannung (+5 VDC; ≤70 mA)
Hilfs-Ausgangsspannung (+5 VDC; ≤10 mA)
Hall-Sensor 1 Eingang
Hall-Sensor 2 Eingang
Hall-Sensor 3 Eingang
Encoder Kanal A
Encoder Kanal A Komplementärsignal
Encoder Kanal B
Encoder Kanal B Komplementärsignal
Beschreibung
