5.4

Anschlussbelegung

Für detaillierte Angaben Kapitel "3.3 Anschlüsse" auf Seite 3-15.
5.5

Technische Daten

Für detaillierte Angaben Kapitel "2 Spezifikationen" auf Seite 2-9.
5.6

Massbild

Für das Massbild Abbildung 2-2 auf Seite 2-11.
5.7

ESCON Module 24/2 Motherboard (486400)

Als Alternative zur eigenen Entwicklung eines Motherboard steht das ESCON Module 24/2 Motherboard
(nachfolgend ESCON Module MoBo) zur Verfügung. Alle notwendigen Anschlüsse sind bereits vorhanden
und auf Schraubklemmen geführt.

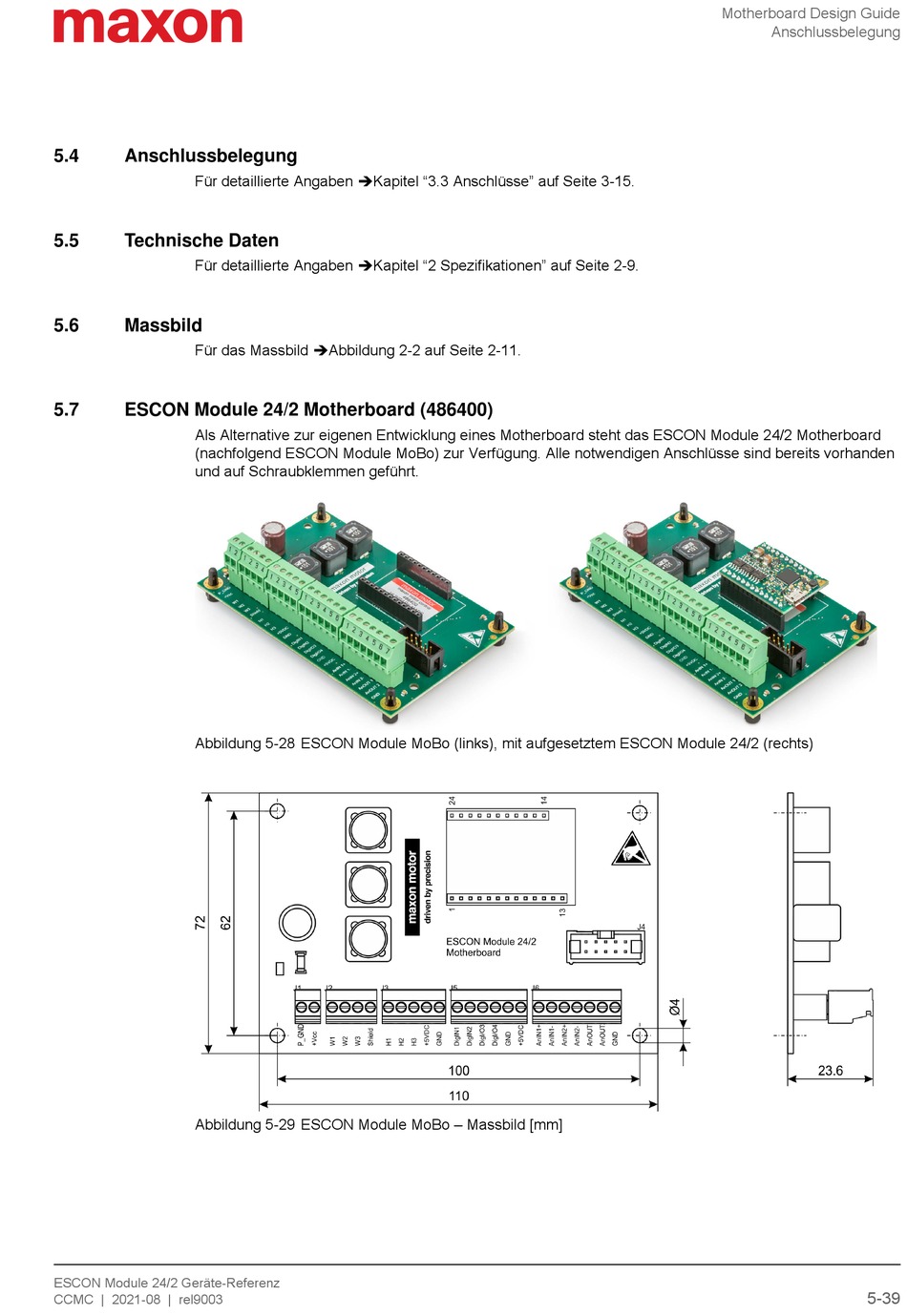

Abbildung 5-28 ESCON Module MoBo (links), mit aufgesetztem ESCON Module 24/2 (rechts)

Abbildung 5-29 ESCON Module MoBo – Massbild [mm]
