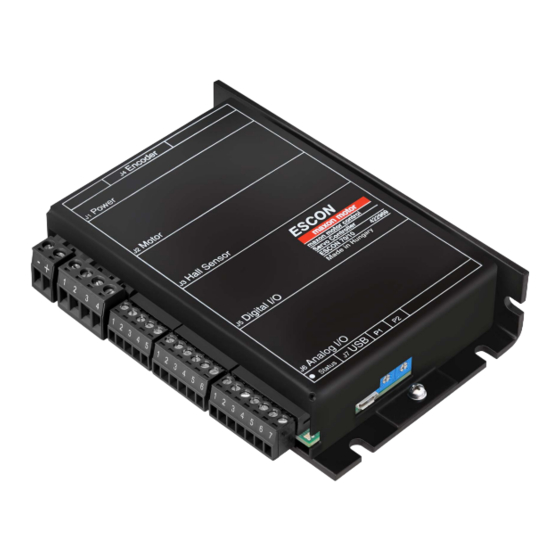

ESCON 70/10 Servokontroller | P/N 422969
Geräte-Referenz
CCMC | Ausgabe 2021-08 | Dokument-ID rel9078

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Maxon ESCON 70/10

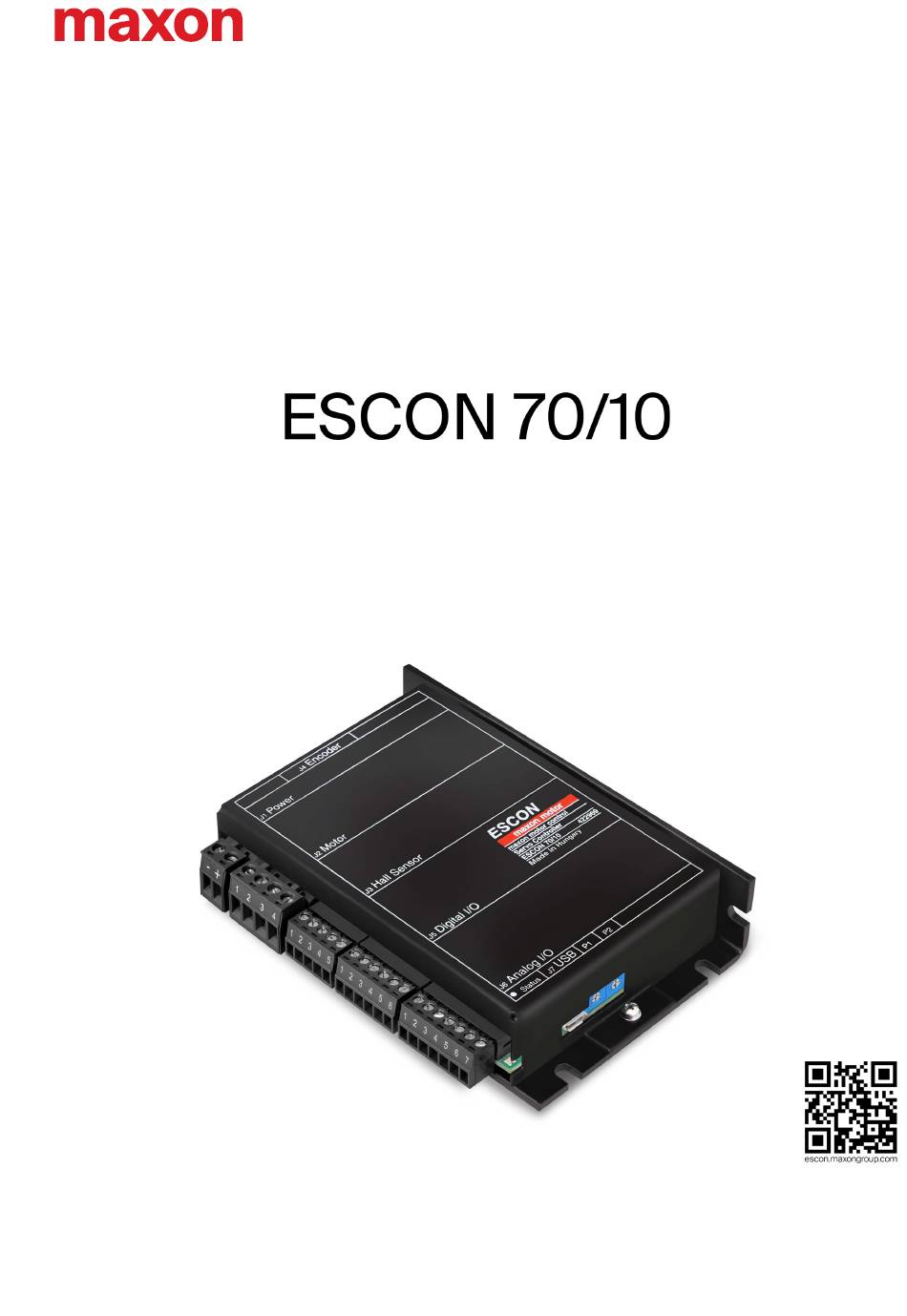

  • Seite 1 Geräte-Referenz ESCON 70/10 Servokontroller | P/N 422969 Geräte-Referenz CCMC | Ausgabe 2021-08 | Dokument-ID rel9078...
  • Seite 2: Inhaltsverzeichnis

    • müssen Sie die vorliegende Anleitung lesen und verstehen und • müssen Sie die darin beschriebenen Instruktionen befolgen. Die ESCON 70/10 gilt als unvollständige Maschine gemäss EU-Richtlinie 2006/42/EG, Artikel 2, Absatz (g) und ist dazu bestimmt, in andere Maschinen oder in andere unvollständige Maschinen oder Ausrüstungen eingebaut oder mit ihnen zusammengefügt zu werden.
  • Seite 3: Allgemeine Informationen

    Über dieses Dokument ALLGEMEINE INFORMATIONEN Über dieses Dokument 1.1.1 Verwendungszweck Das vorliegende Dokument soll Sie mit dem ESCON 70/10 Servokontroller vertraut machen. Es beschreibt die Tätigkeiten zur sicheren und zweckdienlichen Installation und/oder Inbetriebnahme. Das Befolgen der Instruktionen … • vermeidet gefährliche Situationen, •...
  • Seite 4: Symbole & Zeichen

    (die Liste ist nicht zwingend abschliessend) durch Copyright geschützt sind und/oder Geistiges Eigen- tum repräsentieren, selbst wenn das entsprechende Warenzeichen im weiteren Verlauf des Dokuments ausgelassen wird. Markenname Markeninhaber Windows® © Microsoft Corporation, USA-Redmond, WA Tabelle 1-3 Schutzmarken und Markennamen ESCON 70/10 Geräte-Referenz CCMC | 2021-08 | rel9078...
  • Seite 5: Über Das Gerät

    700 Watt. Die verfügbaren Betriebsmodi – Drehzahlregler, Drehzahlsteller und Stromregler – genügen höchsten Anforderungen. Der ESCON 70/10 ist ausgelegt, um über einen analogen Sollwert kommandiert zu wer- den. Er verfügt über umfangreiche Funktionalitäten mit digitalen und analogen Ein- und Ausgängen.
  • Seite 6: Über Die Sicherheitsvorkehrungen

    Antriebssystem in einen sicheren Betriebs- modus überführt und in diesem gehalten werden. • Beachten Sie, dass Sie nicht berechtigt sind irgendwelche Reparaturen an von maxon gelieferten Kom- ponenten durchzuführen. Elektrostatisch gefährdetes Bauelement (EGB) •...
  • Seite 7: Spezifikationen

    Spezifikationen Technische Daten SPEZIFIKATIONEN Technische Daten ESCON 70/10 (422969) Nenn-Betriebsspannung +V 10…70 VDC Absolute Betriebsspannung 8 VDC / 76 VDC / +V CC min CC max 0.95 x +V Ausgangsspannung (max.) Ausgangsstrom I (<20 s) 10 A / 30 A...
  • Seite 8: Umgebungsbedingungen

    Spezifikationen Technische Daten ESCON 70/10 (422969) Gewicht ca. 259 g Masse Abmessungen (L x B x H) 125 x 78.5 x 27 mm Befestigungsbohrungen für M4-Schrauben Betrieb −30…+45 °C +45…+82 °C Temperatur Erweiterter Bereich Derating Abbildung 2-1 Umgebungs- bedingungen Lagerung −40…+85 °C...
  • Seite 9 Spezifikationen Technische Daten Abbildung 2-2 Massbild [mm] ESCON 70/10 Geräte-Referenz CCMC | 2021-08 | rel9078...
  • Seite 10: Normen

    UL File Numbers E11792, E207844; unbestückte Platine Zuverlässigkeitsprognose von elektronischen Geräten Umfeld: Boden, mild (GB) Umgebungstemperatur: 298 K (25 °C) Zuverlässigkeit MIL-HDBK-217F Bauteilbelastung: in Übereinstimmung mit Stromlaufplan und Nennleistung Mittlere Ausfallzeit (MTBF): 280'383 Stunden Tabelle 2-6 Normen ESCON 70/10 Geräte-Referenz 2-10 CCMC | 2021-08 | rel9078...
  • Seite 11: Einstellungen

    WICHTIGER HINWEIS: VORAUSSETZUNGEN FÜR DIE ERLAUBNIS ZUM BEGINN DER INSTALLATION Die ESCON 70/10 gilt als unvollständige Maschine gemäss EU-Richtlinie 2006/42/EG, Artikel 2, Absatz (g) und ist dazu bestimmt, in andere Maschinen oder in andere unvollständige Maschinen oder Ausrüs- tungen eingebaut oder mit ihnen zusammengefügt zu werden.
  • Seite 12: Auslegung Der Stromversorgung

    −1 −1 GESUCHTE GRÖSSE: • Nenn-Betriebsspannung +V [Volt] LÖSUNG: Δn   ≥ ⋅ ⋅ ⋅ 1 V [ ] ------ - -------- - M --------- -   ΔM 0.95 ESCON 70/10 Geräte-Referenz 3-12 CCMC | 2021-08 | rel9078...
  • Seite 13: Anschlüsse

    Stromversorgung Stecker J1 – Anschlussbelegung Spezifikation / Zubehör Steckbare LP-Schraubklemme, 2-polig, Raster 5.0 mm 0.2…2.5 mm mehradrig, AWG 24-12 Geeignete Kabel 0.2…2.5 mm eindrähtig, AWG 24-12 Tabelle 3-8 Stromversorgung Stecker J1 – Spezifikation & Zubehör ESCON 70/10 Geräte-Referenz 3-13 CCMC | 2021-08 | rel9078...
  • Seite 14: Motor Stecker J2

    Motor (−M) DC-Motor: Motor − nicht belegt – Motor Kabelabschirmung Abschirmung Tabelle 3-9 Motor Stecker J2 – Anschlussbelegung für maxon DC motor (bürstenbehaftet) Signal Beschreibung Motorwicklung 1 EC-Motor: Wicklung 1 Motorwicklung 2 EC-Motor: Wicklung 2 Motorwicklung 3 EC-Motor: Wicklung 3...
  • Seite 15: Hall-Sensor Stecker J3

    Hall-Sensor Stecker J3 – Anschlussbelegung Spezifikation / Zubehör Steckbare LP-Schraubklemme, 5-polig, Raster 3.5 mm 0.14…1.5 mm mehradrig, AWG 28-14 Geeignete Kabel 0.14…1.5 mm eindrähtig, AWG 28-14 Tabelle 3-13 Hall-Sensor Stecker J3 – Spezifikation & Zubehör ESCON 70/10 Geräte-Referenz 3-15 CCMC | 2021-08 | rel9078...
  • Seite 16: Abbildung 3-6 Hall-Sensor 1 Eingangsbeschaltung (Sinngemäss Auch Für Hall-Sensoren 2 & 3)

    <1.0 V Logik 1 typischerweise >2.4 V Interner Pullup-Widerstand 2.7 kΩ (bezogen auf +5.45 V − 0.6 V) Abbildung 3-6 Hall-Sensor 1 Eingangsbeschaltung (sinngemäss auch für Hall-Sensoren 2 & 3) ESCON 70/10 Geräte-Referenz 3-16 CCMC | 2021-08 | rel9078...
  • Seite 17: Encoder Anschlussbuchse J4

    1 Haltebügel, Höhe 13.5 mm, 3M (3505-8110) Bügel Geeignete Für Anschlussbuchsen ohne Zugentlastung: Zugentlastung 1 Haltebügel, Höhe 7.9 mm, 3M (3505-8010) Riegel Für Anschlussbuchsen mit Zugentlastung: 2 Stück, 3M (3505-33B) Tabelle 3-15 Encoder Anschlussbuchse J4 – Zubehör ESCON 70/10 Geräte-Referenz 3-17 CCMC | 2021-08 | rel9078...
  • Seite 18: Abbildung 3-8 Encoder Eingangsbeschaltung Ch A "Differenziell" (Sinngemäss Auch Für Ch B)

    ±200 mV Max. Eingangsspannung +12 VDC / −12 VDC Leitungsempfänger (Line Receiver, intern) EIA RS422 Standard Max. Eingangsfrequenz 1 MHz Abbildung 3-8 Encoder Eingangsbeschaltung Ch A “Differenziell” (sinngemäss auch für Ch B) ESCON 70/10 Geräte-Referenz 3-18 CCMC | 2021-08 | rel9078...
  • Seite 19: Abbildung 3-9 Encoder Eingangsbeschaltung Ch A "Single-Ended" (Sinngemäss Auch Für Ch B)

    = typischerweise +420 μA @ 5 V Eingangsstrom Hoch = typischerweise −170 μA @ 0 V Eingangsstrom Tief Max. Eingangsfrequenz 100 kHz Abbildung 3-9 Encoder Eingangsbeschaltung Ch A “Single-ended” (sinngemäss auch für Ch B) ESCON 70/10 Geräte-Referenz 3-19 CCMC | 2021-08 | rel9078...
  • Seite 20: Abbildung 3-10 Digital I/Os Stecker J5

    Spezifikation / Zubehör Steckbare LP-Schraubklemme, 6-polig, Raster 3.5 mm 0.14…1.5 mm mehradrig, AWG 28-14 Geeignete Kabel 0.14…1.5 mm eindrähtig, AWG 28-14 Tabelle 3-18 Digital I/Os Stecker J5 – Spezifikation & Zubehör ESCON 70/10 Geräte-Referenz 3-20 CCMC | 2021-08 | rel9078...
  • Seite 21: Abbildung 3-11 Digin1 Schaltung

    0.1% @ 10 Hz PWM Genauigkeit typischerweise 0.5% @ 1 kHz typischerweise 2.5% @ 5 kHz RC Servo Periodendauer 3…30 ms RC Servo Pulslänge 1…2 ms Abbildung 3-11 DigIN1 Schaltung ESCON 70/10 Geräte-Referenz 3-21 CCMC | 2021-08 | rel9078...
  • Seite 22: Abbildung 3-12 Digin2 Schaltung

    38.5 kΩ (@ 5 V) typischerweise 25.5 kΩ (@ 24 V) Eingangsstrom bei Logik 1 typischerweise 130 µA @ +5 VDC Schaltverzögerung <8 ms Abbildung 3-13 DigIN3 Schaltung (sinngemäss auch für DigIN4) ESCON 70/10 Geräte-Referenz 3-22 CCMC | 2021-08 | rel9078...
  • Seite 23: Abbildung 3-14 Digout3 Schaltung (Sinngemäss Auch Für Digout4)

    Max. Spannungsabfall 0.5 V @ 500 mA Max. Lastinduktivität 100 mH @ 24 VDC; 500 mA Abbildung 3-14 DigOUT3 Schaltung (sinngemäss auch für DigOUT4) Abbildung 3-15 DigOUT3 Schaltungsbeispiele (sinngemäss auch für DigOUT4) ESCON 70/10 Geräte-Referenz 3-23 CCMC | 2021-08 | rel9078...
  • Seite 24: Abbildung 3-16 Analog I/Os Stecker J6

    Spezifikation / Zubehör Steckbare LP-Schraubklemme, 7-polig, Raster 3.5 mm 0.14…1.5 mm mehradrig, AWG 28-14 Geeignete Kabel 0.14…1.5 mm eindrähtig, AWG 28-14 Tabelle 3-20 Analog I/Os Stecker J6 – Spezifikation & Zubehör ESCON 70/10 Geräte-Referenz 3-24 CCMC | 2021-08 | rel9078...
  • Seite 25: Abbildung 3-17 Anin1 Schaltung (Sinngemäss Auch Für Anin2)

    Max. kapazitive Belastung Hinweis: Die Flankensteilheit wird proportional zur kapazitiven Last begrenzt (z. B. 5 V/ms @ 300 nF). Max. Ausgangsstrom 1 mA Abbildung 3-18 AnOUT1 Schaltung (sinngemäss auch für AnOUT2) ESCON 70/10 Geräte-Referenz 3-25 CCMC | 2021-08 | rel9078...
  • Seite 26: Abbildung 3-19 Usb Anschlussbuchse J7

    Gemäss USB 2.0 / USB 3.0-Spezifikationen Länge 1.5 m Seite A USB Type “micro B”, männlich Seite B USB Type “A”, männlich Tabelle 3-22 USB Type A - micro B Cable ESCON 70/10 Geräte-Referenz 3-26 CCMC | 2021-08 | rel9078...
  • Seite 27: Potentiometer

    USB 2.0 / USB 3.0 (full speed) Max. Bus-Betriebsspannung +5.25 VDC Typischer Eingangsstrom 60 mA Max. DC Data-Eingangsspannung −0.5…+3.8 VDC Potentiometer POTENTIOMETER P1 & P2 Einstellbereich 240° Linear Abbildung 3-20 Potentiometer – Einbauort & Einstellbereich ESCON 70/10 Geräte-Referenz 3-27 CCMC | 2021-08 | rel9078...
  • Seite 28: Statusanzeigen

    • Fehler Encoder Polarität FEHLER • Fehler DC-Tacho Kabelbruch • Fehler DC-Tacho Polarität FEHLER • Fehler PWM-Sollwert ausserhalb Bereich • Fehler Hall-Sensor Schaltlogik FEHLER • Fehler Hall-Sensor Schaltsequenz • Fehler Hall-Sensor Frequenz zu hoch ESCON 70/10 Geräte-Referenz 3-28 CCMC | 2021-08 | rel9078...
  • Seite 29: Leds - Interpretation Der Statusanzeige

    Einstellungen Statusanzeigen Status / Fehler Grün • Fehler Auto Tuning Identifikation FEHLER • Interner Software-Fehler Tabelle 3-23 LEDs – Interpretation der Statusanzeige ESCON 70/10 Geräte-Referenz 3-29 CCMC | 2021-08 | rel9078...
  • Seite 30: Externe Motordrosseln

    Einstellungen Externe Motordrosseln Externe Motordrosseln Der ESCON 70/10 verfügt über eingebaute Motordrosseln, welche für die meisten Motoren und Anwendun- gen geeignet sind. Gleichwohl kann eine hohe Nenn-Betriebsspannung +V in Kombination mit grossem Ausgangs-Dauerstrom und einem Motor mit sehr geringer Induktivität zu unerwünscht hoher Stromwellig- keit führen.
  • Seite 31: Verdrahtung

    In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen: • «Analog I/O» steht für Analoge Eingänge/Ausgänge • «DC Tacho» steht für DC-Tacho • «Digital I/O» steht für Digitale Eingänge/Ausgänge • «Power Supply» steht für Stromversorgung • Erdung (optional) ESCON 70/10 Geräte-Referenz 4-31 CCMC | 2021-08 | rel9078...
  • Seite 32: Dc-Motoren

    Verdrahtung DC-Motoren DC-Motoren MAXON DC MOTOR Abbildung 4-23 maxon DC motor (J2) ESCON 70/10 Geräte-Referenz 4-32 CCMC | 2021-08 | rel9078...
  • Seite 33: Abbildung 4-24 Maxon Dc Motor Mit Dc-Tacho (J2)

    Verdrahtung DC-Motoren MAXON DC MOTOR MIT DC-TACHO Abbildung 4-24 maxon DC motor mit DC-Tacho (J2) ESCON 70/10 Geräte-Referenz 4-33 CCMC | 2021-08 | rel9078...
  • Seite 34: Abbildung 4-25 Maxon Dc Motor Mit Encoder (J2 / J4)

    Verdrahtung DC-Motoren MAXON DC MOTOR MIT ENCODER Abbildung 4-25 maxon DC motor mit Encoder (J2 / J4) ESCON 70/10 Geräte-Referenz 4-34 CCMC | 2021-08 | rel9078...
  • Seite 35: Ec-Motoren

    Verdrahtung EC-Motoren EC-Motoren MAXON EC MOTOR MIT HALL-SENSOREN Abbildung 4-26 maxon EC motor mit Hall-Sensoren (J2 / J3) ESCON 70/10 Geräte-Referenz 4-35 CCMC | 2021-08 | rel9078...
  • Seite 36 Verdrahtung EC-Motoren MAXON EC MOTOR MIT HALL-SENSOREN & ENCODER maxon EC motor mit Hall-Sensoren & Encoder (J2 / J3 / J4) ESCON 70/10 Geräte-Referenz 4-36 CCMC | 2021-08 | rel9078...
  • Seite 37: Ersatzteile

    4-polig steckbare LP-Schraubklemme, Raster 5.0 mm, beschriftet 1…4 425564 5-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…5 425565 6-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…6 425566 7-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…7 Tabelle 5-25 Ersatzteile ESCON 70/10 Geräte-Referenz 5-37 CCMC | 2021-08 | rel9078...
  • Seite 38: Abbildungsverzeichnis

    EC motor mit Hall-Sensoren (J2 / J3) ....... . .
  • Seite 39: Tabellenverzeichnis

    Tabelle 3-10 Motor Stecker J2 – Anschlussbelegung für maxon EC motor (bürstenlos)......14 Tabelle 3-11 Motor Stecker J2 –...
  • Seite 40: Index

    Kabel (vorkonfektionierte) Encoder Cable 18 wie geht das? USB Type A - micro B Cable 26 bestimmen, ob externe Motordrosseln notwendig sind 30 Interpretation der Icons und Zeichen im Dokument 4 ESCON 70/10 Geräte-Referenz Z-40 CCMC | 2021-08 | rel9078...
  • Seite 41 Index Zeichen, benutzte 4 zusätzliche Vorschriften 6 Zweck (Verwendung) 5 ESCON 70/10 Geräte-Referenz Z-41 CCMC | 2021-08 | rel9078...
  • Seite 42 Das vorliegende Dokument, auch auszugsweise, ist urheberrechtlich geschützt. Ohne ausdrückliche schriftliche Einwilligung von maxon ist jegliche Weiterverwendung (einschliesslich Vervielfältigung, Übersetzung, Mikroverfilmung oder andere Arten von elektronischer Datenverarbeitung), welche über den eng umschriebenen Urheberrechtsschutz hinausgeht, untersagt und kann strafrechtlich geahndet werden.
