MAXON EC MOTOR MIT HALL-SENSOREN & ENCODER

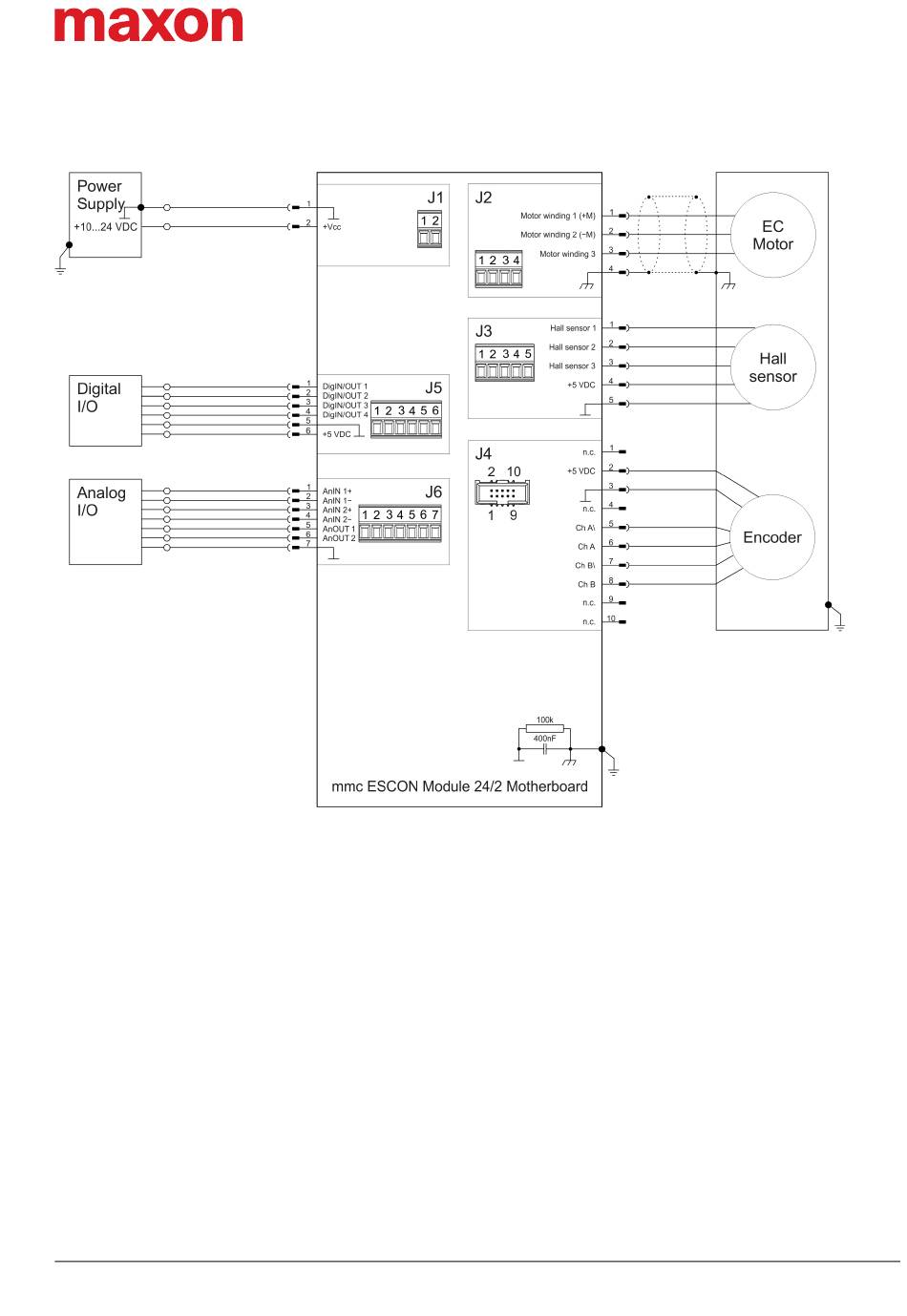

Abbildung 5-41 ESCON Module MoBo – maxon EC motor mit Hall-Sensoren & Encoder (J2 / J3 / J4)
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5-51
