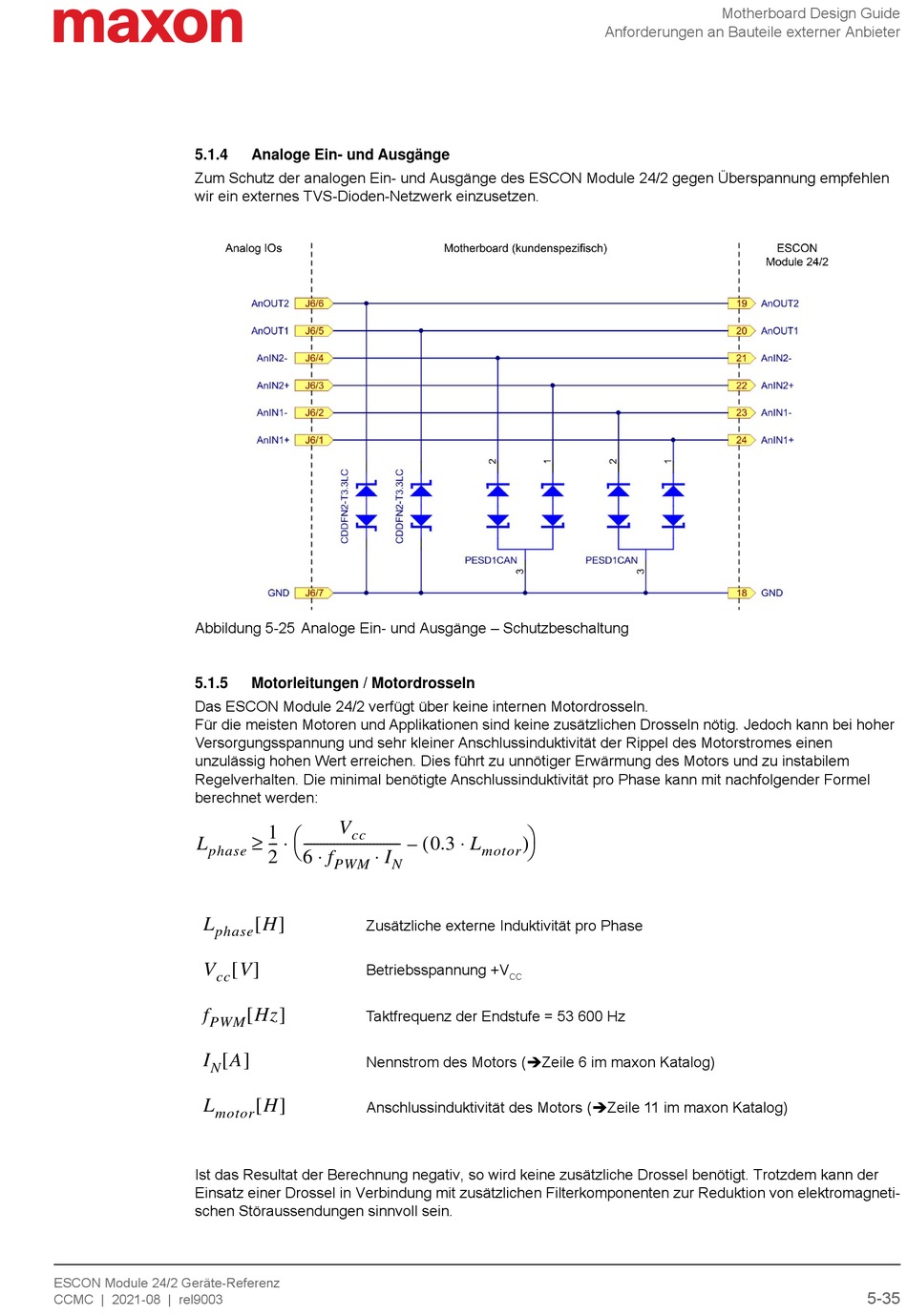

Abbildung 5-25 Analoge Ein- Und Ausgänge - Schutzbeschaltung - Maxon ESCON Module 24/2 Geräte-Referenz

5.1.4
Zum Schutz der analogen Ein- und Ausgänge des ESCON Module 24/2 gegen Überspannung empfehlen
wir ein externes TVS-Dioden-Netzwerk einzusetzen.
Abbildung 5-25 Analoge Ein- und Ausgänge – Schutzbeschaltung
5.1.5
Das ESCON Module 24/2 verfügt über keine internen Motordrosseln.
Für die meisten Motoren und Applikationen sind keine zusätzlichen Drosseln nötig. Jedoch kann bei hoher
Versorgungsspannung und sehr kleiner Anschlussinduktivität der Rippel des Motorstromes einen
unzulässig hohen Wert erreichen. Dies führt zu unnötiger Erwärmung des Motors und zu instabilem
Regelverhalten. Die minimal benötigte Anschlussinduktivität pro Phase kann mit nachfolgender Formel
berechnet werden:
L
phase
L
phase
V
cc
f
PWM
A [ ]
I
N
L
motor
Ist das Resultat der Berechnung negativ, so wird keine zusätzliche Drossel benötigt. Trotzdem kann der
Einsatz einer Drossel in Verbindung mit zusätzlichen Filterkomponenten zur Reduktion von elektromagneti-
schen Störaussendungen sinnvoll sein.
ESCON Module 24/2 Geräte-Referenz
CCMC | 2021-08 | rel9003
Analoge Ein- und Ausgänge
Motorleitungen / Motordrosseln
V

1
cc
≥ ⋅
-- - -----------------------------

⋅ ⋅
2 6 f I
PWM N
[ ]
H Zusätzliche externe Induktivität pro Phase
V [ ]
Betriebsspannung +V
[ ]
Hz Taktfrequenz der Endstufe = 53 600 Hz
Nennstrom des Motors (Zeile 6 im maxon Katalog)
[ ]
H
Anschlussinduktivität des Motors (Zeile 11 im maxon Katalog)

( ⋅ )
– 0.3 L

motor
CC
Motherboard Design Guide
Anforderungen an Bauteile externer Anbieter
5-35
