3.4 Statusanzeigen
Leuchtdioden (LEDs) zeigen den momentanen Betriebszustand (grün) sowie mögliche Fehler (rot) an.

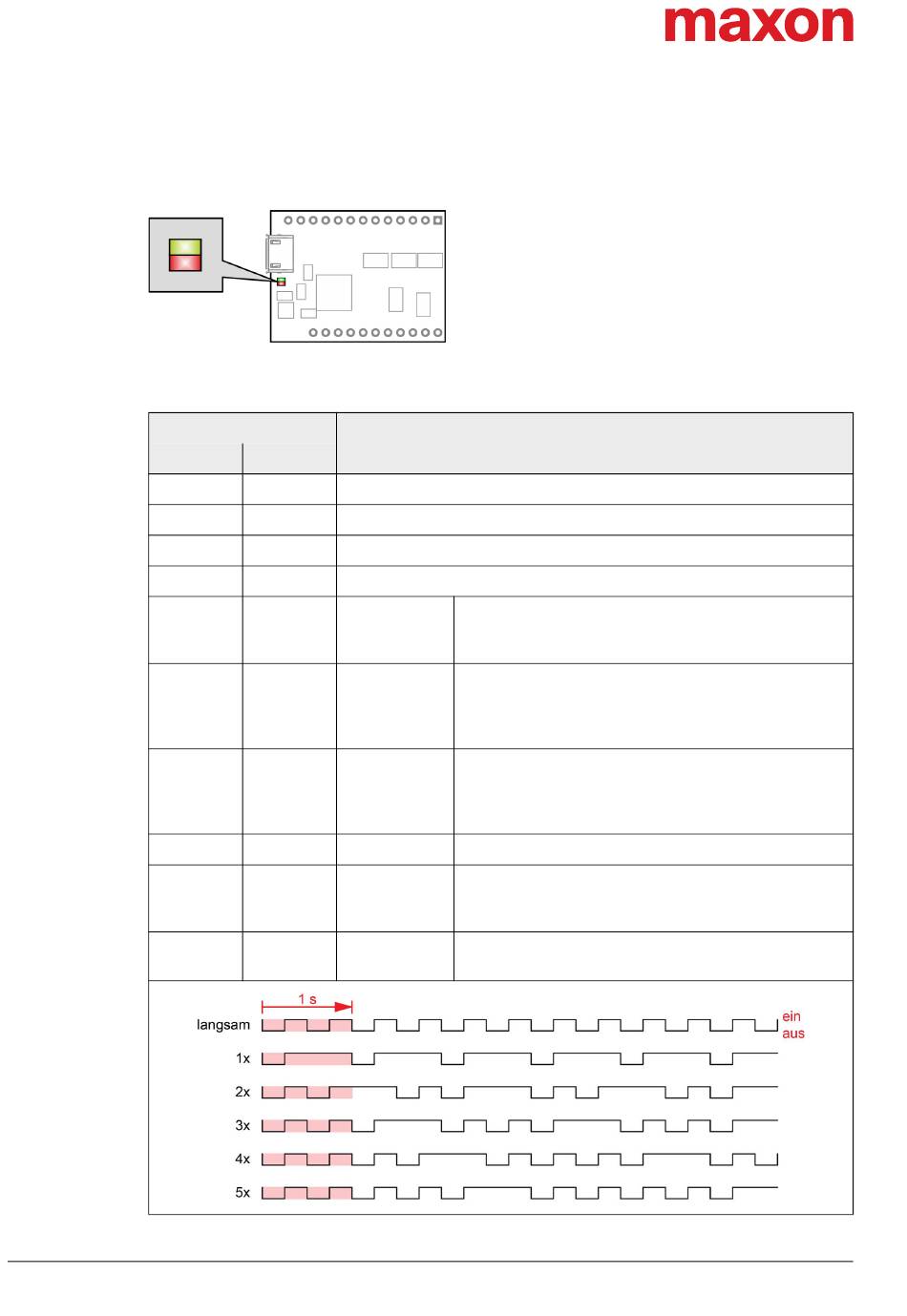

Abbildung 3-16 LEDs – Einbauort
Grün
langsam
Tabelle 3-11
3-26
LED
Rot
aus aus INIT
aus SPERREN
ein aus FREIGABE
2x aus ANHALTEN; STILLSTAND
aus 1x FEHLER
aus 2x FEHLER
aus 3x FEHLER
aus 4x FEHLER
aus 5x FEHLER
aus ein FEHLER
EDs – Interpretation der Statusanzeige
Status / Fehler
• Fehler +Vcc Überspannung
• Fehler +Vcc Unterspannung
• Fehler +5 VDC Unterspannung
• Fehler thermische Überlastung
• Fehler Überstrom
• Fehler Überlastschutz Leistungsstufe
• Interner Hardware-Fehler
• Fehler Encoder Kabelbruch
• Fehler Encoder Polarität
• Fehler DC-Tacho Kabelbruch
• Fehler DC-Tacho Polarität
• Fehler PWM-Sollwert ausserhalb Bereich
• Fehler Hall-Sensor Schaltlogik
• Fehler Hall-Sensor Schaltsequenz
• Fehler Hall-Sensor Frequenz zu hoch
• Fehler Auto Tuning Identifikation
• Interner Software-Fehler
