Motherboard Design Guide
Anschlussbelegung
5.4
Anschlussbelegung
Für detaillierte Angaben Kapitel "3.4 Anschlüsse" auf Seite 3-16.
5.5
Technische Daten
Für detaillierte Angaben Kapitel "2 Spezifikationen" auf Seite 2-9.
5.6
Massbild
Für das Massbild Abbildung 2-2 auf Seite 2-11.
5.7
ESCON Module Motherboard Sensorless (450237)
Als Alternative zur eigenen Entwicklung eines Motherboard steht das ESCON Module Motherboard Sensor-
less (nachfolgend ESCON Module MoBo) zur Verfügung. Alle notwendigen Anschlüsse sind bereits vorhan-
den und auf Schraubklemmen geführt.

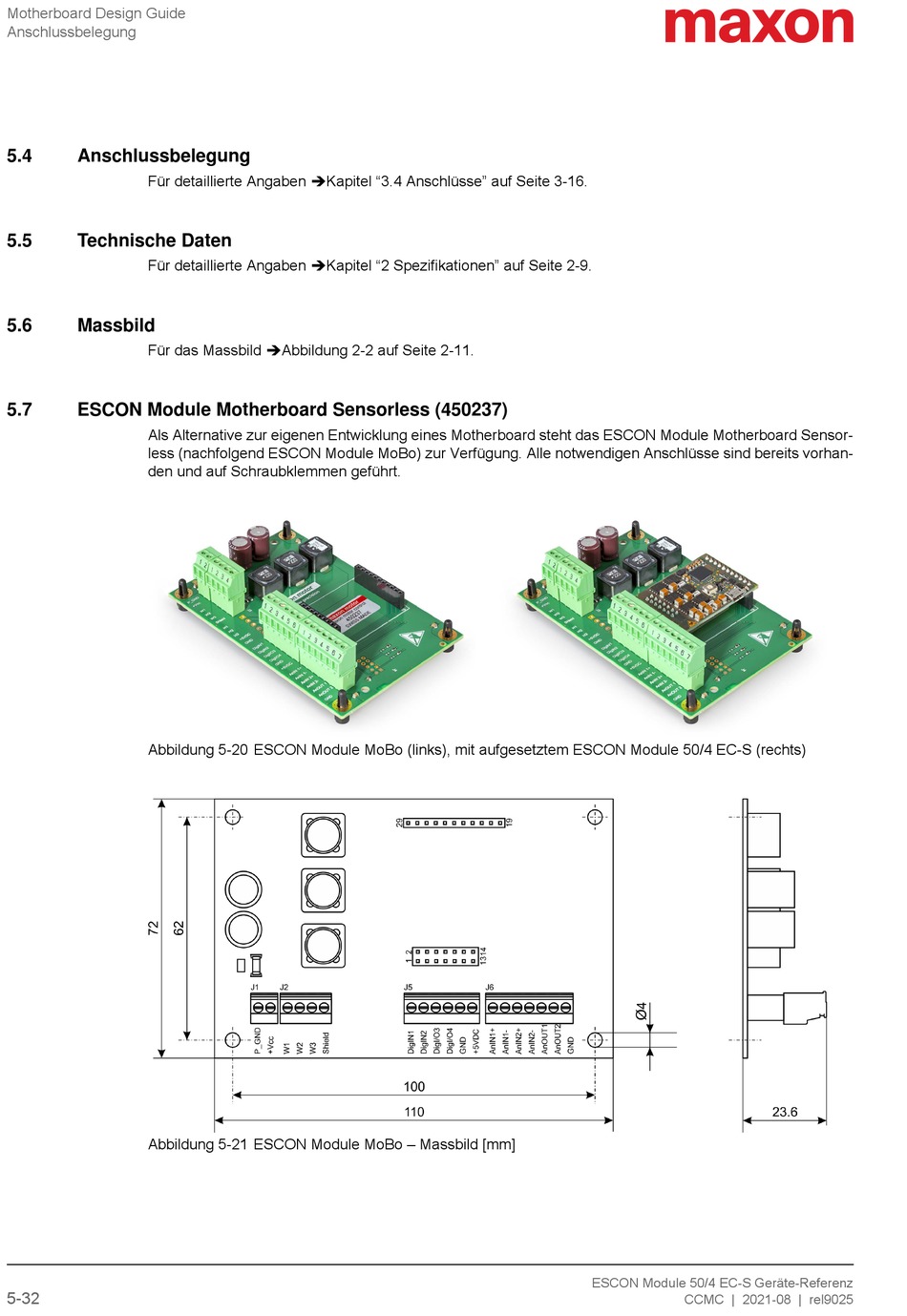

Abbildung 5-20 ESCON Module MoBo (links), mit aufgesetztem ESCON Module 50/4 EC-S (rechts)
Abbildung 5-21 ESCON Module MoBo – Massbild [mm]
5-32
ESCON Module 50/4 EC-S Geräte-Referenz
CCMC | 2021-08 | rel9025
