Einstellungen
Anschlüsse
3.3.6
Abbildung 3-15 USB Anschlussbuchse J7
Hinweis
Spalte "Seite B" (
J7 &
Seite A
Pin
Tabelle 3-8
Kabelquerschnitt
Länge
Seite A
Seite B
Tabelle 3-9
USB Standard
Max. Bus-Betriebsspannung
Typischer Eingangsstrom
Max. DC Data-Eingangsspannung
3-22
USB (J7)
Tabelle 3-8) bezieht sich auf die USB-Schnittstelle Ihres PC.
Seite B
Signal
Pin
V
1
1
BUS
2
2
D−
3
3
D+
4
–
ID
5
4
GND

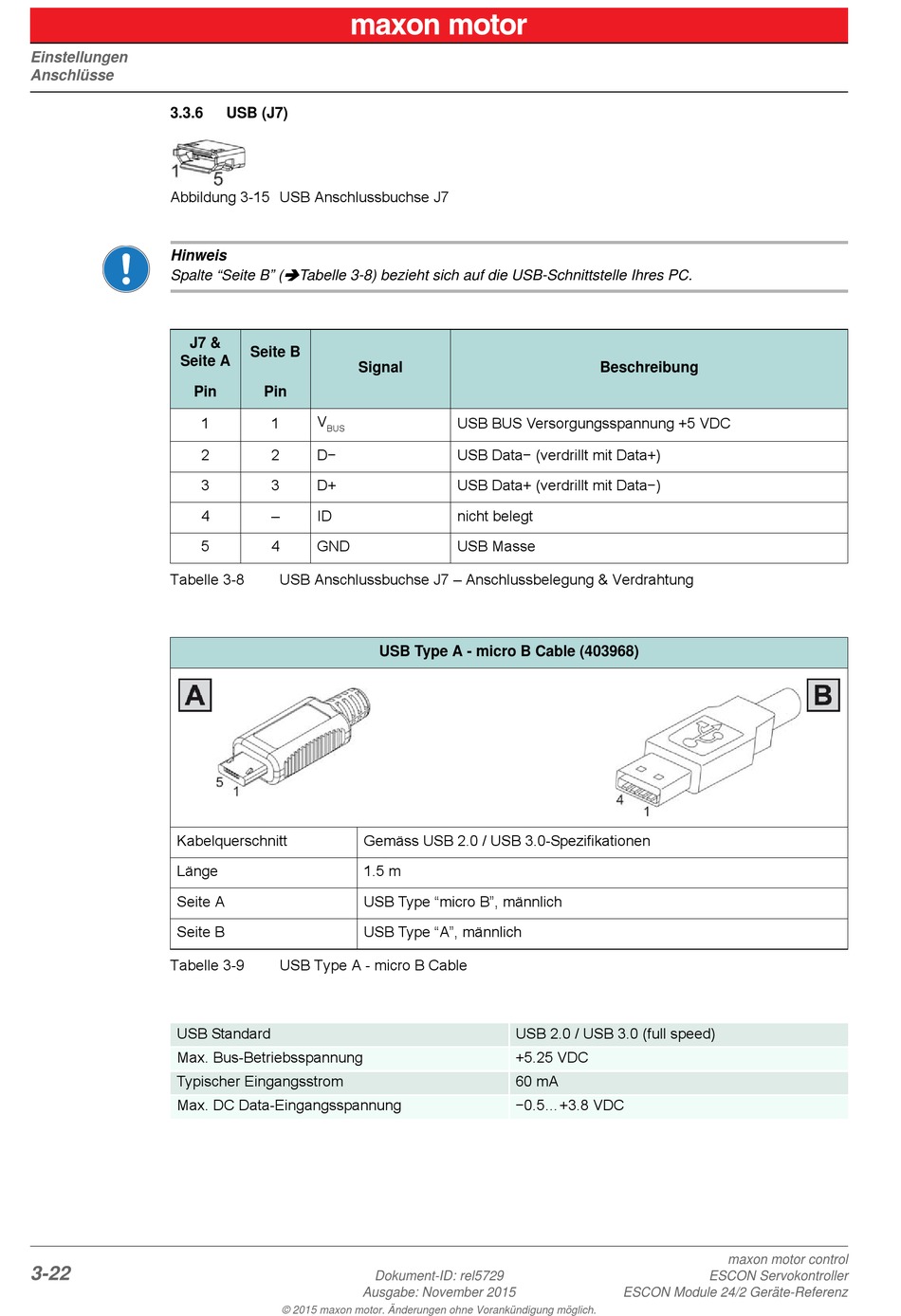

USB Anschlussbuchse J7 – Anschlussbelegung & Verdrahtung
Gemäss USB 2.0 / USB 3.0-Spezifikationen
1.5 m
USB Type "micro B", männlich
USB Type "A", männlich
USB Type A - micro B Cable
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
USB BUS Versorgungsspannung +5 VDC
USB Data− (verdrillt mit Data+)
USB Data+ (verdrillt mit Data−)
nicht belegt
USB Masse
USB Type A - micro B Cable (403968)
USB 2.0 / USB 3.0 (full speed)
+5.25 VDC
60 mA
−0.5...+3.8 VDC
Dokument-ID: rel5729
Beschreibung
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
