VWU 65 - VWU 80
3.3 Branchements électriques
ATTENTION !
Avant de procéder à des travaux électriques, mettre obligatoirement les
appareils hors tension.
ATTENTION !
Le câblage électrique ne doit être effectué que par un personnel autorisé.
Respecter les directives correspondantes.

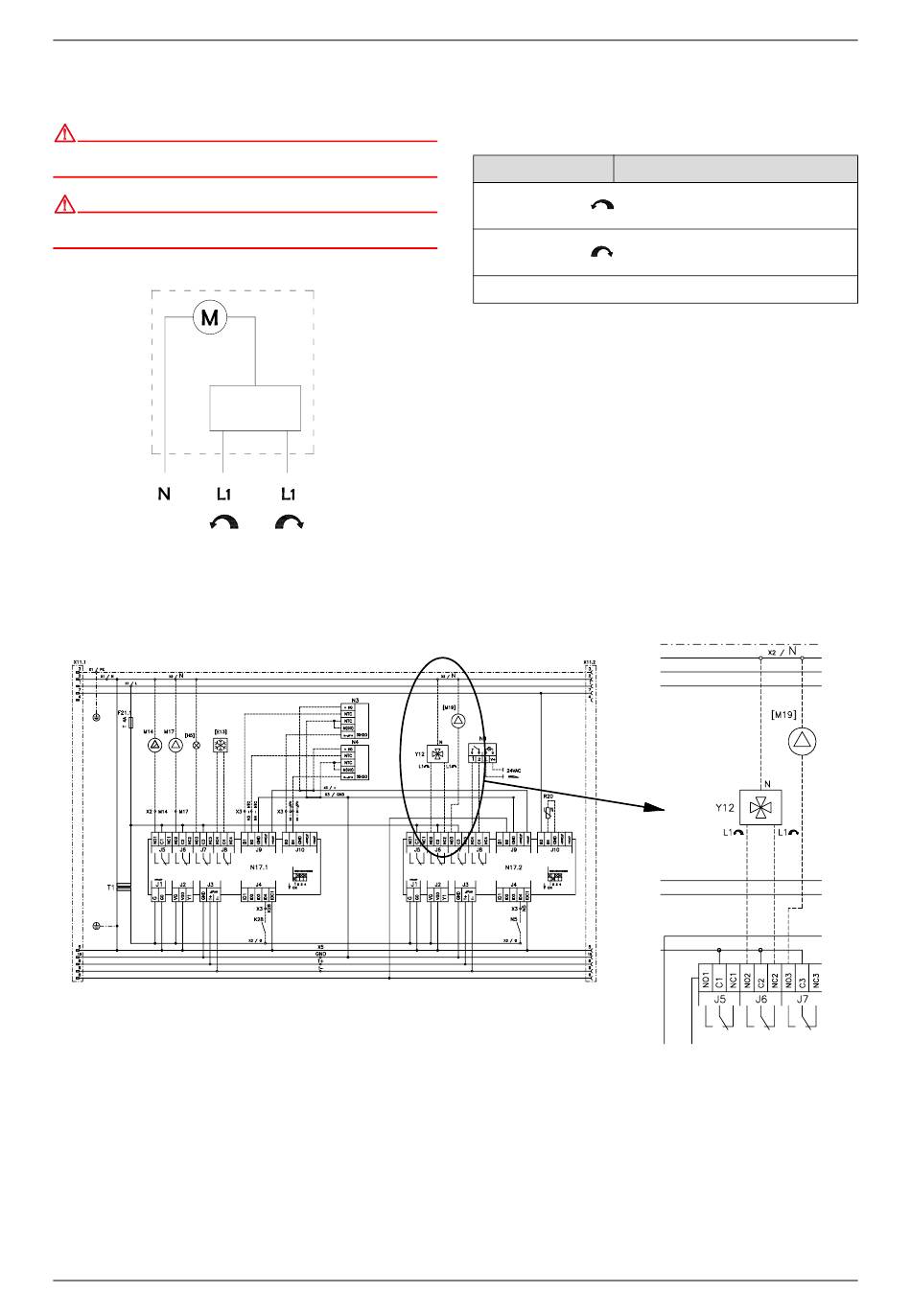

Figure 8:•Schéma de câblage VWU
Figure 9:•Schéma électrique
All manuals and user guides at all-guides.com
452163.66.30 · FD 9801
Plan de bornes :
VWU
L1 < = >
L1 < = >
N < = >
Il est recommandé de monter la vanne d'inversion à proximité
immédiate du gestionnaire de pompe à chaleur. La ligne d'ali-
mentation électrique à 3fils (2xL/N) vers l'organe moteur ne doit
pas dépasser une longueur max. de 40 m pour une section de
chaque conducteur de 1 mm
La vanne 4 voies externe (Y12) doit être raccordée aux sorties
numériques N17.2-J6/NO2 et N17.2-J6/NC2 et X2/N. Ces sor-
ties sont indiquées dans le schéma électrique (Figure 9:•).
Français
Gestionnaire de PAC WPM
N 17.2 / J6-N02
N 17.2 / J6-NC2
X2 / N
²
min.
FR-7
