Dimplex VWU 65 Montage- Und Gebrauchsanweisungen

Externes 4-wege-umschaltventil fuer reversible warmepumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

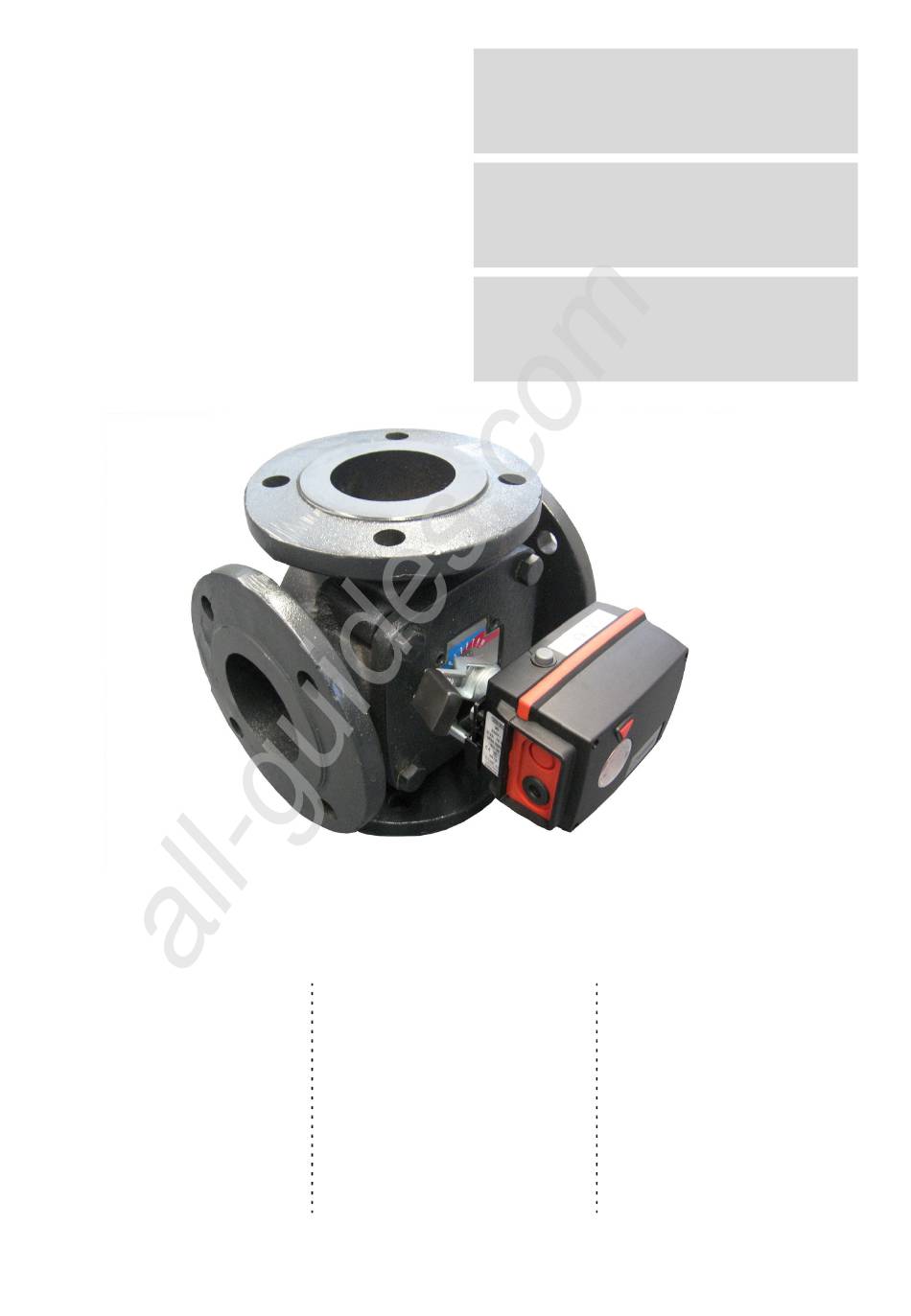

VWU 65
VWU 80
Externes 4-Wege-
Umschaltventil
für reversible
Wärmepumpe
Mat.-nr. / Zeich.-nr.: 98140404 / 3880-01
Bestell-Nr. / Order no. / N
All manuals and user guides at all-guides.com
External 4-way
reversing valve
for reversible
heat pump
o
de commande : 452163.66.30
Montage- und
Gebrauchsanweisung
Installation and
Operating Instruction
Instruction d'installation
et d'utilisation
Vanne d'inversion
4 voies externe
pour pompes à
chaleur
réversibles
DE / EN / FR · FD 9801

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex VWU 65

Inhaltszusammenfassung für Dimplex VWU 65

  • Seite 1 All manuals and user guides at all-guides.com VWU 65 Montage- und VWU 80 Gebrauchsanweisung Installation and Operating Instruction Instruction d‘installation et d‘utilisation Externes 4-Wege- External 4-way Vanne d’inversion Umschaltventil reversing valve 4 voies externe für reversible for reversible pour pompes à...
  • Seite 2 All manuals and user guides at all-guides.com...

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 Deutsch Inhaltsverzeichnis Bitte sofort lesen........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch ......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 Lieferumfang ..........................DE-3 2.1 Allgemeine Beschreibung ........................DE-3 2.2 Lieferumfang ............................

  • Seite 4: Bitte Sofort Lesen

    All manuals and user guides at all-guides.com Deutsch VWU 65 - VWU 80 Bitte sofort lesen 1.1 Wichtige Hinweise ACHTUNG! ACHTUNG! Vor dem elektrischen Arbeiten die Geräte unbedingt spannungsfrei Es wird empfohlen an geeigneter Stelle (siehe Bild 5 ) einen schalten.

  • Seite 5: Lieferumfang

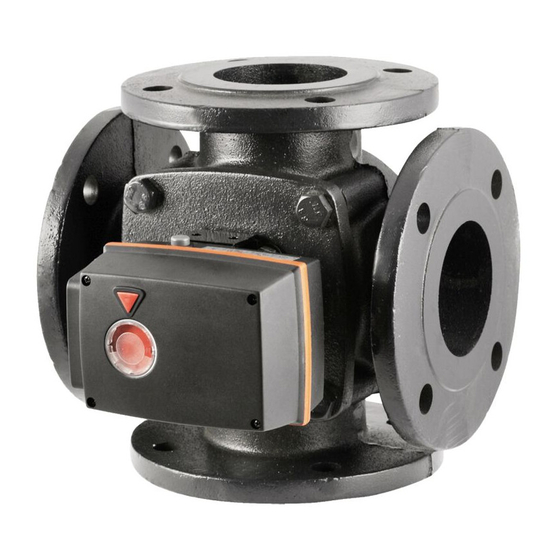

    Im Lieferumfang sind folgende Komponenten enthalten.  Stellantrieb  Stellantrieb und Vierwegeventil sind betriebsbereit montiert  Vierwegeventil VWU 65 (DN 65) bzw. VWU 80 (DN 80)  Montage-und Bedienungsanleitung Bild 1 Ansicht Vier-Wege-Umschaltventil mit Stellantrieb 452163.66.30 · FD 9801 DE-3...

  • Seite 6: Montage

    All manuals and user guides at all-guides.com Deutsch VWU 65 - VWU 80 Montage 3.1 Hydraulische Einbindung Vierwegeventil Kühlen Heizen Bild 2 Ansicht 4-Wege-Ventil mit Beschriftung der Anschlüsse Der Stellhebel muss im: Kühlen auf 0 und Heizen auf 1 stehen Die Hydraulik ist gemäß...
  • Seite 7 All manuals and user guides at all-guides.com VWU 65 - VWU 80 Deutsch ACHTUNG! Bild 4 zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der Wärmepumpe. Bild 4 Schematische Ansicht / Anschlüsse Wärmepumpe (Aufkleber angebracht in Wärmepumpe) Bild 5 Exemplarische Ansicht hydraulischer Gesamtaufbau (Beispiel)

  • Seite 8: Montagehinweise Ventil Und Stellmotor

    All manuals and user guides at all-guides.com Deutsch VWU 65 - VWU 80 3.2 Montagehinweise Ventil und Stellmotor Bild 6 Zugelassene Einbaulagen Ergänzende Hinweise: ACHTUNG! Alle Komponenten sind an einem trockenen und frostfreien Ort zu ACHTUNG! montieren. Vor Inbetriebnahme ist zu prüfen, ob der Betriebsschalter auf Position 4 (siehe Bild 7 ) steht.

  • Seite 9: Elektrischer Anschluss

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 Deutsch 3.3 Elektrischer Anschluss Klemmenplan: ACHTUNG! Vor dem elektrischen Arbeiten die Geräte unbedingt spannungsfrei Wärmepumpenmanager WPM schalten. < = > N 17.2 / J6-N02 ACHTUNG! Die elektrische Verdrahtung darf nur von einer autorisierten Person <...
  • Seite 10 All manuals and user guides at all-guides.com Deutsch VWU 65 - VWU 80 ACHTUNG! Enthält der Heizkreis einen doppelt-differenzdrucklosen Verteiler (DDV), muss am WPM EconPlus die Brücke „A-R2“ zwischen Wird ein doppelt-differenzdruckloser Verteiler vorgesehen, ist die X3/B2 und X3/1 entfernt und zwischen den Klemmen X3/1 und Verdrahtung des Rücklauffühlers gemäß...

  • Seite 11: Inbetriebnahme

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 Deutsch Inbetriebnahme 4.1 Einstellungen am Wärmepumpenmanager Zum Betrieb der Umschalteinrichtung müssen am Wärmepum- beiden Pfeiltasten solange drücken, bis die entsprechenden penmanager (WPM) im Menüpunkt Vorkonfiguration folgender Masken (siehe Bild 11 ) angezeigt werden. Nach Parameteraus- Parameter (Bild 11 ) eingestellt werden.
  • Seite 12 All manuals and user guides at all-guides.com Deutsch VWU 65 - VWU 80 DE-10 452163.66.30 · FD 9801...
  • Seite 13 All manuals and user guides at all-guides.com VWU 65 - VWU 80 English Table of contents Please read immediately ......................EN-2 1.1 Important information ........................... EN-2 1.2 Intended use ............................EN-2 1.3 Legal regulations and directives ......................EN-2 Scope of supply ......................... EN-3 2.1 General description..........................

  • Seite 14: Please Read Immediately

    All manuals and user guides at all-guides.com English VWU 65 - VWU 80 Please read immediately 1.1 Important information ATTENTION! ATTENTION! Devices must always be disconnected from the power supply before Provision of a dirt trap (mesh size 0.6 mm) is recommended at a suitable electrical work is carried out.

  • Seite 15: Scope Of Supply

     Actuator and four-way valve are mounted ready for opera- tion.  Four-way valve VWU 65 (DN 65) or VWU 80 (DN 80)  Installation and operating instructions Fig. 1:•View of four-way reversing valve with actuator 452163.66.30 · FD 9801...

  • Seite 16: Installation

    All manuals and user guides at all-guides.com English VWU 65 - VWU 80 Installation 3.1 Hydraulic integration of four-way valve Cooling Heating Fig. 2:•View of 4-way valve with labelling of the connections The control lever must be positioned: 0 for cooling and 1 for heating...
  • Seite 17 All manuals and user guides at all-guides.com VWU 65 - VWU 80 English ATTENTION! Fig. 4:•shows the position of connections (A) ; (B) on the heat exchanger of the heat pump. Fig. 4:•Schematic view / heat pump connections (label affixed inside the heat pump) Fig.

  • Seite 18: Installation Instructions For Valve And Actuator

    All manuals and user guides at all-guides.com English VWU 65 - VWU 80 3.2 Installation instructions for valve and actuator Fig. 6:•Permissible mounting positions ATTENTION! Supplementary notes: All components must be installed in a dry and frost-free location. ATTENTION! Before start-up, always ensure that the operating switch is in position 4 (see Fig.

  • Seite 19: Electrical Connection

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 English 3.3 Electrical connection Connection diagram: ATTENTION! Devices must always be disconnected from the power supply before electrical work is carried out. Heat pump manager (HPM) ATTENTION! < = >...
  • Seite 20 All manuals and user guides at all-guides.com English VWU 65 - VWU 80 ATTENTION! If the heating circuit contains a dual differential pressureless manifold, the "A-R2" bridge on the WPM EconPlus must be re- If a dual differential pressureless manifold is to be used, the return sensor moved from between X3/B2 and X3/1 and re-inserted between must be wired according to the following instructions (see Fig.

  • Seite 21: Start-Up

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 English Start-up 4.1 Settings on the heat pump manager To operate the reversing valve, the following parameters must be nation (ESC) and (MENU). When this has been done, press one set in the menu item "Preconfiguration"...
  • Seite 22 All manuals and user guides at all-guides.com English VWU 65 - VWU 80 EN-10 452163.66.30 · FD 9801...
  • Seite 23 All manuals and user guides at all-guides.com VWU 65 - VWU 80 Français Table des matières À lire immédiatement !........................FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives ......................FR-2 Fournitures ..........................FR-3 2.1 Généralités ............................FR-3 2.2 Fournitures............................

  • Seite 24: Lire Immédiatement

    All manuals and user guides at all-guides.com Français VWU 65 - VWU 80 À lire immédiatement ! 1.1 Remarques importantes ATTENTION ! ATTENTION ! Avant de procéder à des travaux électriques, mettre obligatoirement les Il est recommandé de prévoir à l’endroit approprié (voir Figure 5:•) un appareils hors tension.

  • Seite 25: Fournitures

     L'organe moteur et la vanne 4 voies sont prêts à fonctionner  Vanne 4 voies VWU 65 (DN 65) ou VWU 80 (DN 80)  instructions de montage et d’utilisation Figure 1:•Vue de la vanne 4 voies avec organe moteur 452163.66.30 ·...

  • Seite 26: Montage

    All manuals and user guides at all-guides.com Français VWU 65 - VWU 80 Montage 3.1 Intégration hydraulique vanne 4 voies Rafraîchissement Chauffage Figure 2:•Vue de la vanne 4 voies avec marquage des raccordements Le levier de commande doit être positionné sur : 0 pour le rafraîchissement et 1 pour le chauffage...
  • Seite 27 All manuals and user guides at all-guides.com VWU 65 - VWU 80 Français ATTENTION ! La Figure 4:• décrit la position des raccordements [A] ; [B] sur l’échangeur thermique de la pompe à chaleur. Figure 4:•Vue schématique / Raccordements pompe à chaleur (autocollant apposé dans la pompe à chaleur) Figure 5:•Exemple d'une structure hydraulique globale...

  • Seite 28: Remarques De Montage Vanne Et Organe Moteur

    All manuals and user guides at all-guides.com Français VWU 65 - VWU 80 3.2 Remarques de montage vanne et organe moteur Figure 6:•Emplacement de montage admis ATTENTION ! Remarques supplémentaires : Tous les composants doivent être montés dans un endroit sec et à l’abri ATTENTION ! du gel.

  • Seite 29: Branchements Électriques

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 Français 3.3 Branchements électriques Plan de bornes : ATTENTION ! Avant de procéder à des travaux électriques, mettre obligatoirement les appareils hors tension. Gestionnaire de PAC WPM ATTENTION ! <...
  • Seite 30 All manuals and user guides at all-guides.com Français VWU 65 - VWU 80 ATTENTION ! Si le circuit de chauffage est équipé d’un distributeur double sans pression différentielle (DDV), le pont « A-R2 » du gestionnaire Si un distributeur double sans pression différentielle est prévu, le EconPlus, situé...

  • Seite 31: Mise En Service

    All manuals and user guides at all-guides.com VWU 65 - VWU 80 Français Mise en service 4.1 Réglages sur le gestionnaire de pompe à chaleur Pour le fonctionnement de la vanne d’inversion, les paramètres viron. Appuyer ensuite sur l’une des deux touches fléchées suivants (Figure 11:•) doivent être réglés sur le gestionnaire de...
  • Seite 32 All manuals and user guides at all-guides.com Garantiebedingungen und Kundendienstadresse siehe Mon- Irrtümer und Änderungen vorbehalten. tage- und Gebrauchsanweisung Wärmepumpe. Subject to alterations and errors. Sous réserve d’erreurs et modifications. For the terms of the guarantee and after-sales service addres- ses, please refer to the Installation and Operating Instructions for Heat Pumps.
