Dimplex VWU 65 Montage- Und Gebrauchsanweisungen Seite 7

VWU 65 - VWU 80
ACHTUNG!

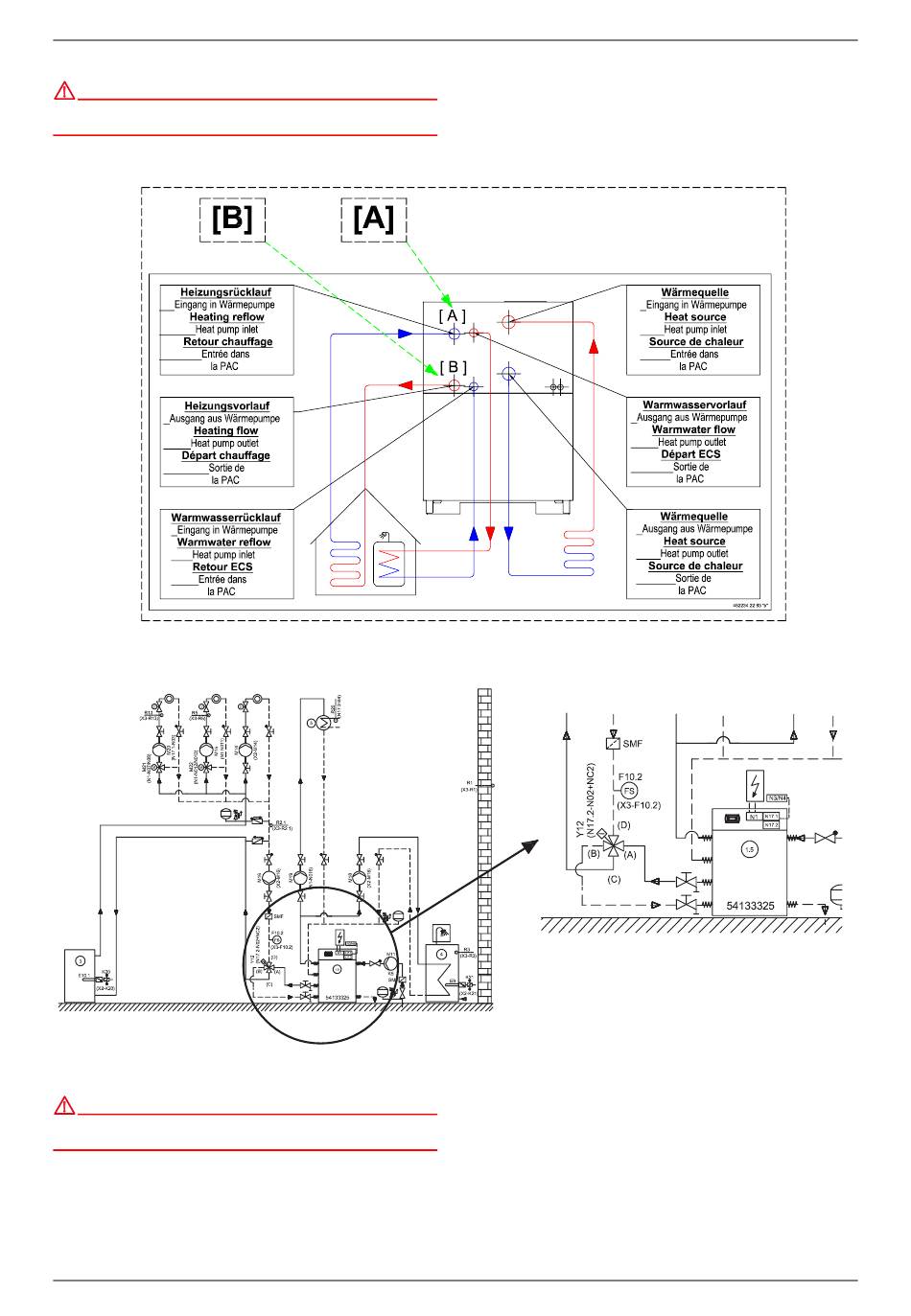

Bild 4 zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der
Wärmepumpe.
Bild 4 Schematische Ansicht / Anschlüsse Wärmepumpe (Aufkleber angebracht in Wärmepumpe)
Bild 5 Exemplarische Ansicht hydraulischer Gesamtaufbau (Beispiel)
ACHTUNG!
Es wird empfohlen an geeigneter Stelle (siehe Bild 5 ) einen
Schmutzfänger (Maschenweite 0,6mm) vorzusehen.
