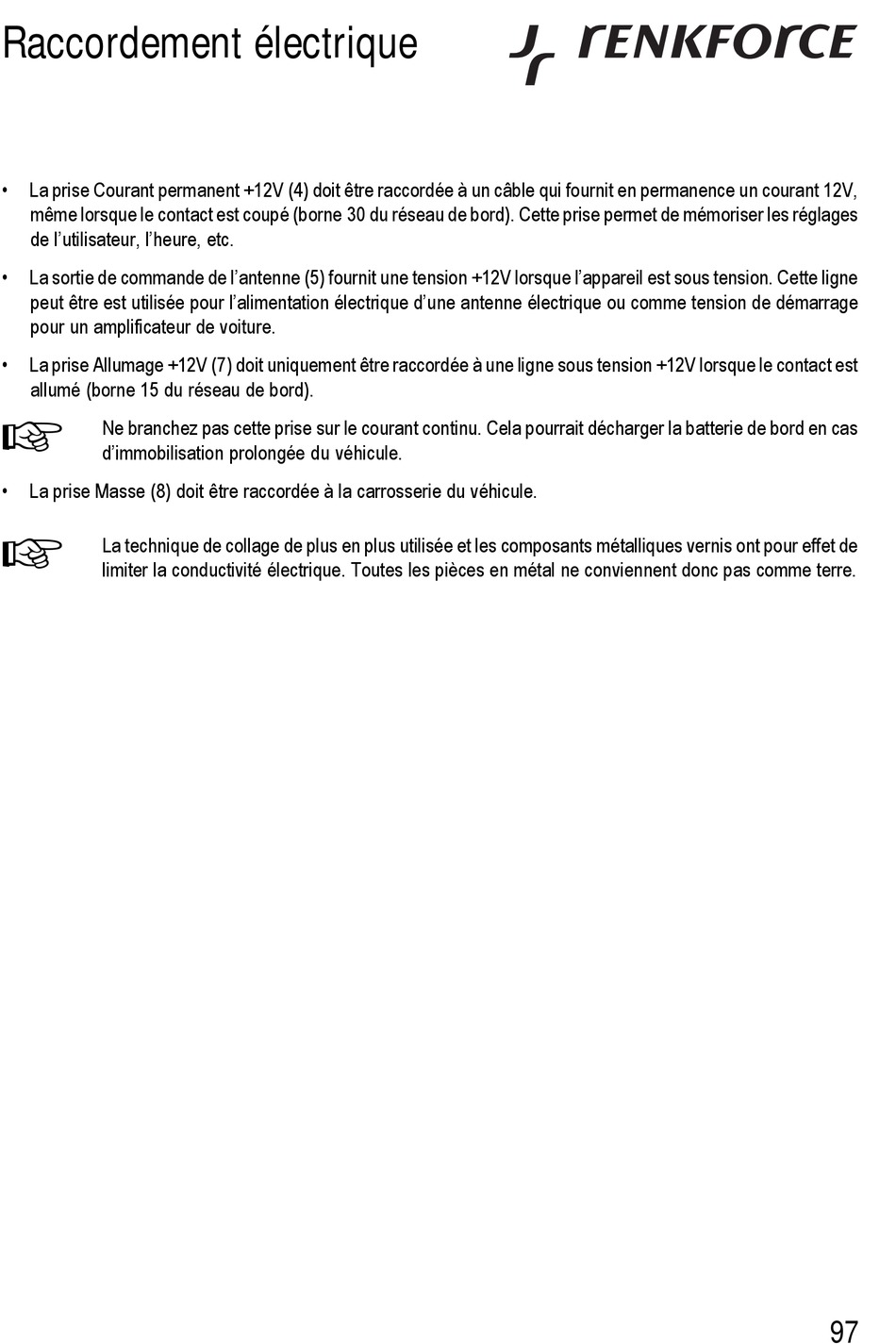

Raccordement électrique
• La prise Courant permanent +12V (4) doit être raccordée à un câble qui fournit en permanence un courant 12V,
même lorsque le contact est coupé (borne 30 du réseau de bord). Cette prise permet de mémoriser les réglages
de l'utilisateur, l'heure, etc.
• La sortie de commande de l'antenne (5) fournit une tension +12V lorsque l'appareil est sous tension. Cette ligne
peut être est utilisée pour l'alimentation électrique d'une antenne électrique ou comme tension de démarrage
pour un amplificateur de voiture.
• La prise Allumage +12V (7) doit uniquement être raccordée à une ligne sous tension +12V lorsque le contact est
allumé (borne 15 du réseau de bord).

Ne branchez pas cette prise sur le courant continu. Cela pourrait décharger la batterie de bord en cas
d'immobilisation prolongée du véhicule.
• La prise Masse (8) doit être raccordée à la carrosserie du véhicule.

La technique de collage de plus en plus utilisée et les composants métalliques vernis ont pour effet de
limiter la conductivité électrique. Toutes les pièces en métal ne conviennent donc pas comme terre.
97
