inVENTer iV14-MaxAir Montageanleitung Seite 24

EINBAU UND MONTAGE
Simplex
ø 8 mm
4 x
24
24

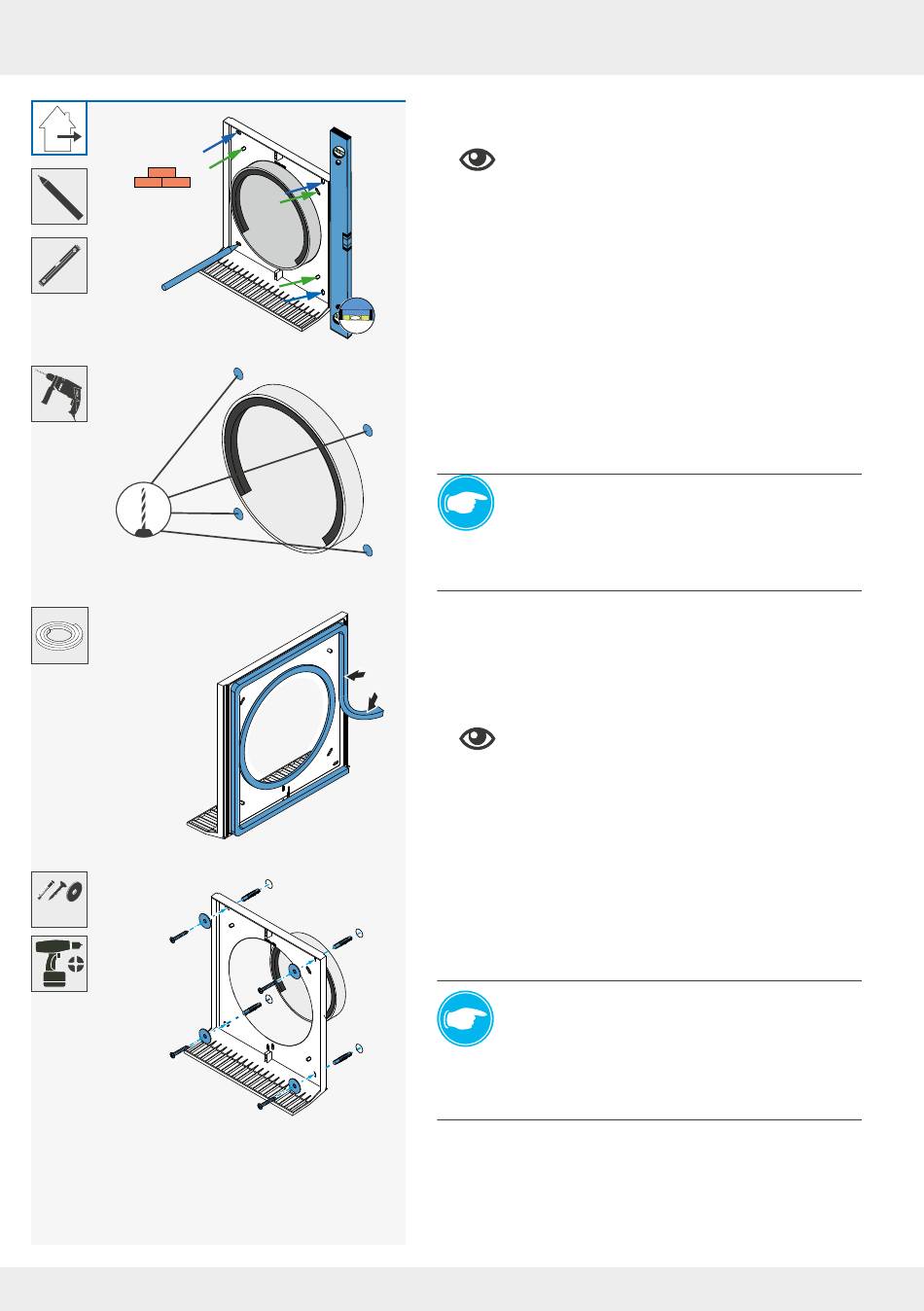

► Schieben Sie die Grundplatte auf die
überstehende Wandeinbauhülse.
!
Das Schutzgitter ist zum Boden gerichtet.
► Richten Sie die Grundplatte mit einer Wasser-
waage aus.
► Markieren Sie die vier Bohrungen:
Äußere Bohrungen (blauer Pfeil): Mauerwerk.
Innere Bohrungen (grüner Pfeil): Simplex.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
TIPP:
Bringen Sie das Dichtungsband erst
unmittelbar vor der Montage der Grundplatte
an. Dadurch verhindern Sie ein zu starkes
Aufquellen des Dichtungsbandes und erleich-
tern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm, außen-
wandseitig und umlaufend auf der Grundplatte:
• bündig zur Öffnung für die Wandeinbauhülse
• entlang der Führung an der Außenkante.
Die Befestigungslöcher nicht abdichten!
!
•
Das Dichtungsband darf nicht an der
•
Innenkante der Öffnung Wandeinbauhülse
überstehen.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte mit 4 Schrauben
und Unterlegscheiben in den Dübeln.
TIPP: Nutzen Sie beim Anbringen der Grund-
platte an Außenwände mit Dämmung oder
bei Einsatz des Wandeinbaublocks/Wand-
einbausystem Simplex Dämmstoffdübel zur
Befestigung. Diese sind nicht im Lieferumfang
enthalten, sie sind optional erhältlich.
Lüftungsgerät iV14-MaxAir | Montageanleitung
