Montagevarianten; Montageanleitungen; Montage: Wand - Pullup & Dip FREESIXD Benutzerhandbuch

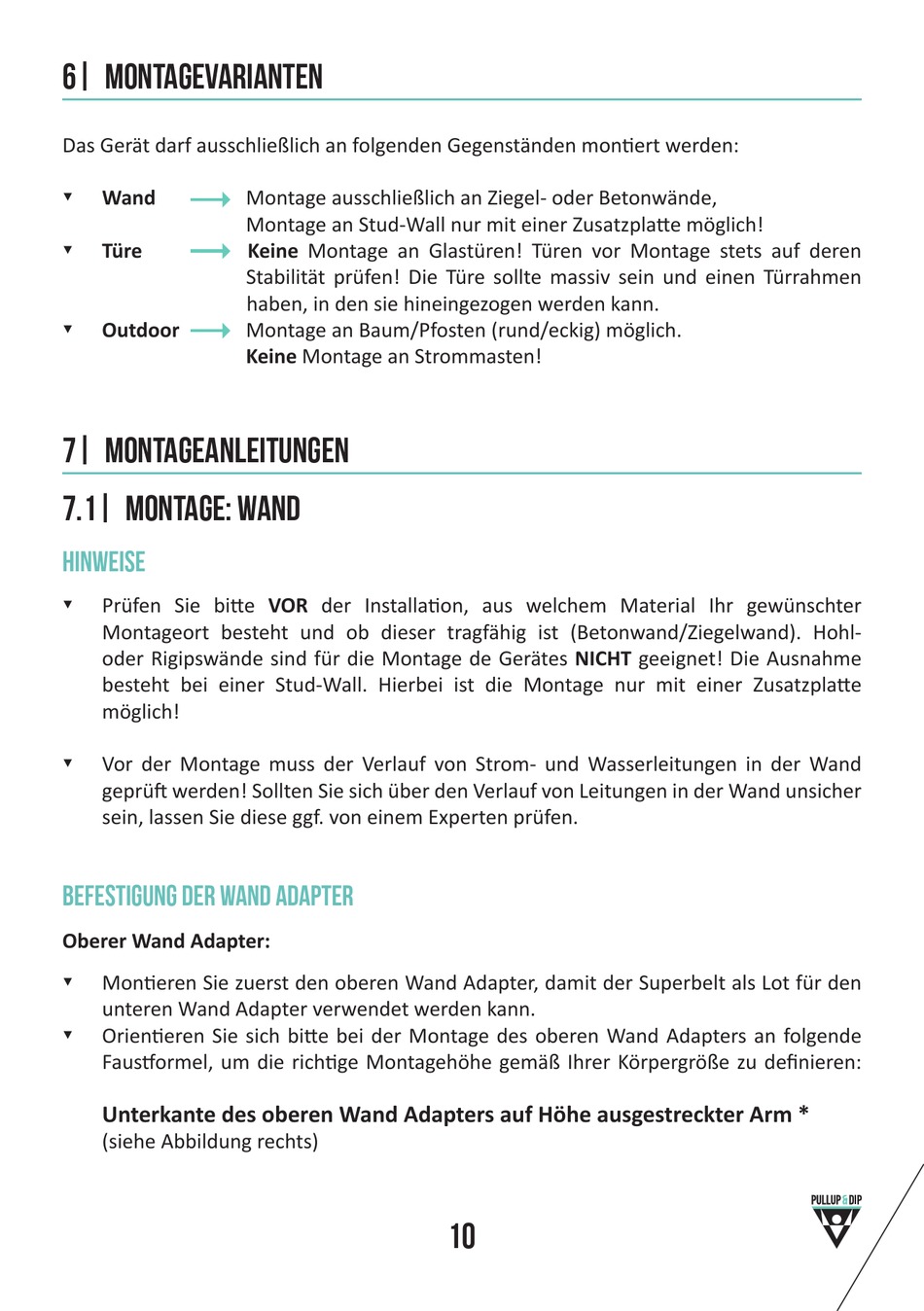

6| montagevarianten

Das Gerät darf ausschließlich an folgenden Gegenständen montiert werden:
Wand
䕲
Türe
䕲
Outdoor
䕲

7| MontageANLEITUNGEN

7.1| Montage: wand

hinweise
Prüfen Sie bitte VOR der Installation, aus welchem Material Ihr gewünschter
䕲
Montageort besteht und ob dieser tragfähig ist (Betonwand/Ziegelwand). Hohl-
oder Rigipswände sind für die Montage de Gerätes NICHT geeignet! Die Ausnahme
besteht bei einer Stud-Wall. Hierbei ist die Montage nur mit einer Zusatzplatte
möglich!
Vor der Montage muss der Verlauf von Strom- und Wasserleitungen in der Wand
䕲
geprüft werden! Sollten Sie sich über den Verlauf von Leitungen in der Wand unsicher
sein, lassen Sie diese ggf. von einem Experten prüfen.
befestigung der wand adapter
Oberer Wand Adapter:
Montieren Sie zuerst den oberen Wand Adapter, damit der Superbelt als Lot für den
䕲
unteren Wand Adapter verwendet werden kann.
Orientieren Sie sich bitte bei der Montage des oberen Wand Adapters an folgende
䕲
Faustformel, um die richtige Montagehöhe gemäß Ihrer Körpergröße zu definieren:
Unterkante des oberen Wand Adapters auf Höhe ausgestreckter Arm *
(siehe Abbildung rechts)
Montage ausschließlich an Ziegel- oder Betonwände,
Montage an Stud-Wall nur mit einer Zusatzplatte möglich!
Keine Montage an Glastüren! Türen vor Montage stets auf deren
Stabilität prüfen! Die Türe sollte massiv sein und einen Türrahmen
haben, in den sie hineingezogen werden kann.
Montage an Baum/Pfosten (rund/eckig) möglich.
Keine Montage an Strommasten!
10
