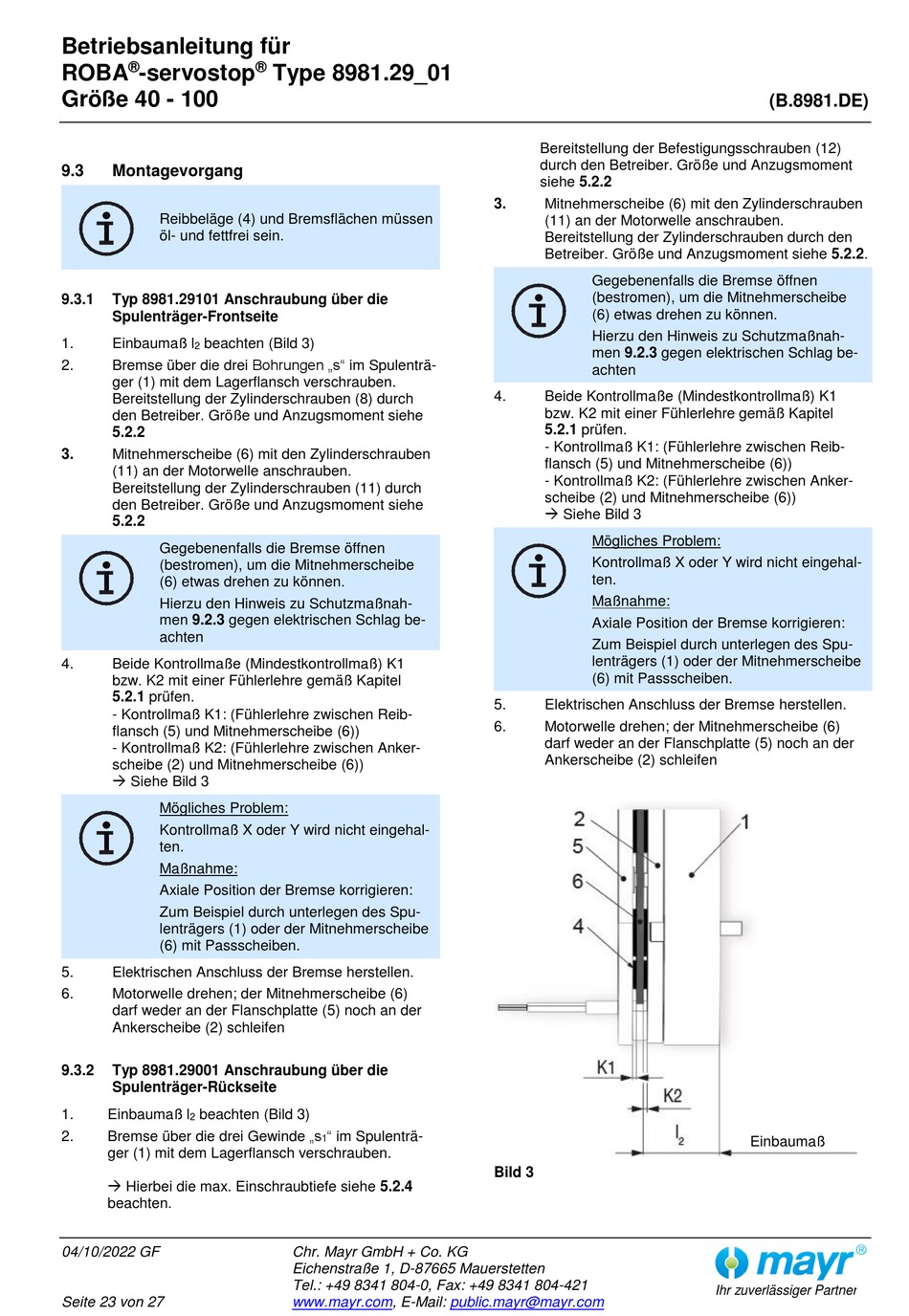

Montagevorgang; Typ 8981.29101 Anschraubung Über Die Spulenträger-Frontseite; Typ 8981.29001 Anschraubung Über Die; Spulenträger-Rückseite - Mayr ROBA-servostop Cobot 8981.29 01-Serie Originalbetriebsanleitung

Betriebsanleitung für
®
ROBA -servostop
Größe 40 - 100
9.3

Montagevorgang

Reibbeläge (4) und Bremsflächen müssen
öl- und fettfrei sein.
9.3.1 Typ 8981.29101 Anschraubung über die
Spulenträger-Frontseite
1. Einbaumaß l beachten (Bild 3)
2
Bremse über die drei Bohrungen „s" im Spulenträ-
2.
ger (1) mit dem Lagerflansch verschrauben.
Bereitstellung der Zylinderschrauben (8) durch
den Betreiber. Größe und Anzugsmoment siehe
5.2.2
3. Mitnehmerscheibe (6) mit den Zylinderschrauben
(11) an der Motorwelle anschrauben.
Bereitstellung der Zylinderschrauben (11) durch
den Betreiber. Größe und Anzugsmoment siehe
5.2.2
Gegebenenfalls die Bremse öffnen
(bestromen), um die Mitnehmerscheibe
(6) etwas drehen zu können.
Hierzu den Hinweis zu Schutzmaßnah-
men 9.2.3 gegen elektrischen Schlag be-
achten
4. Beide Kontrollmaße (Mindestkontrollmaß) K1
bzw. K2 mit einer Fühlerlehre gemäß Kapitel
5.2.1 prüfen.
- Kontrollmaß K1: (Fühlerlehre zwischen Reib-
flansch (5) und Mitnehmerscheibe (6))
- Kontrollmaß K2: (Fühlerlehre zwischen Anker-
scheibe (2) und Mitnehmerscheibe (6))
 Siehe Bild 3
Mögliches Problem:
Kontrollmaß X oder Y wird nicht eingehal-
ten.
Maßnahme:
Axiale Position der Bremse korrigieren:
Zum Beispiel durch unterlegen des Spu-
lenträgers (1) oder der Mitnehmerscheibe
(6) mit Passscheiben.
5. Elektrischen Anschluss der Bremse herstellen.
6. Motorwelle drehen; der Mitnehmerscheibe (6)
darf weder an der Flanschplatte (5) noch an der
Ankerscheibe (2) schleifen
9.3.2 Typ 8981.29001 Anschraubung über die
Spulenträger-Rückseite
1. Einbaumaß l beachten (Bild 3)
2
Bremse über die drei Gewinde „s
2.
ger (1) mit dem Lagerflansch verschrauben.
 Hierbei die max. Einschraubtiefe siehe 5.2.4
beachten.
04/10/2022 GF
Seite 23 von 27
®
Type 8981.29_01
" im Spulenträ-
1
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Bereitstellung der Befestigungsschrauben (12)
durch den Betreiber. Größe und Anzugsmoment
siehe 5.2.2
3. Mitnehmerscheibe (6) mit den Zylinderschrauben
(11) an der Motorwelle anschrauben.
Bereitstellung der Zylinderschrauben durch den
Betreiber. Größe und Anzugsmoment siehe 5.2.2.
Gegebenenfalls die Bremse öffnen
(bestromen), um die Mitnehmerscheibe
(6) etwas drehen zu können.
Hierzu den Hinweis zu Schutzmaßnah-
men 9.2.3 gegen elektrischen Schlag be-
achten
4. Beide Kontrollmaße (Mindestkontrollmaß) K1
bzw. K2 mit einer Fühlerlehre gemäß Kapitel
5.2.1 prüfen.
- Kontrollmaß K1: (Fühlerlehre zwischen Reib-
flansch (5) und Mitnehmerscheibe (6))
- Kontrollmaß K2: (Fühlerlehre zwischen Anker-
scheibe (2) und Mitnehmerscheibe (6))
 Siehe Bild 3
Mögliches Problem:
Kontrollmaß X oder Y wird nicht eingehal-
ten.
Maßnahme:
Axiale Position der Bremse korrigieren:
Zum Beispiel durch unterlegen des Spu-
lenträgers (1) oder der Mitnehmerscheibe
(6) mit Passscheiben.
5. Elektrischen Anschluss der Bremse herstellen.
6. Motorwelle drehen; der Mitnehmerscheibe (6)
darf weder an der Flanschplatte (5) noch an der
Ankerscheibe (2) schleifen
Bild 3
