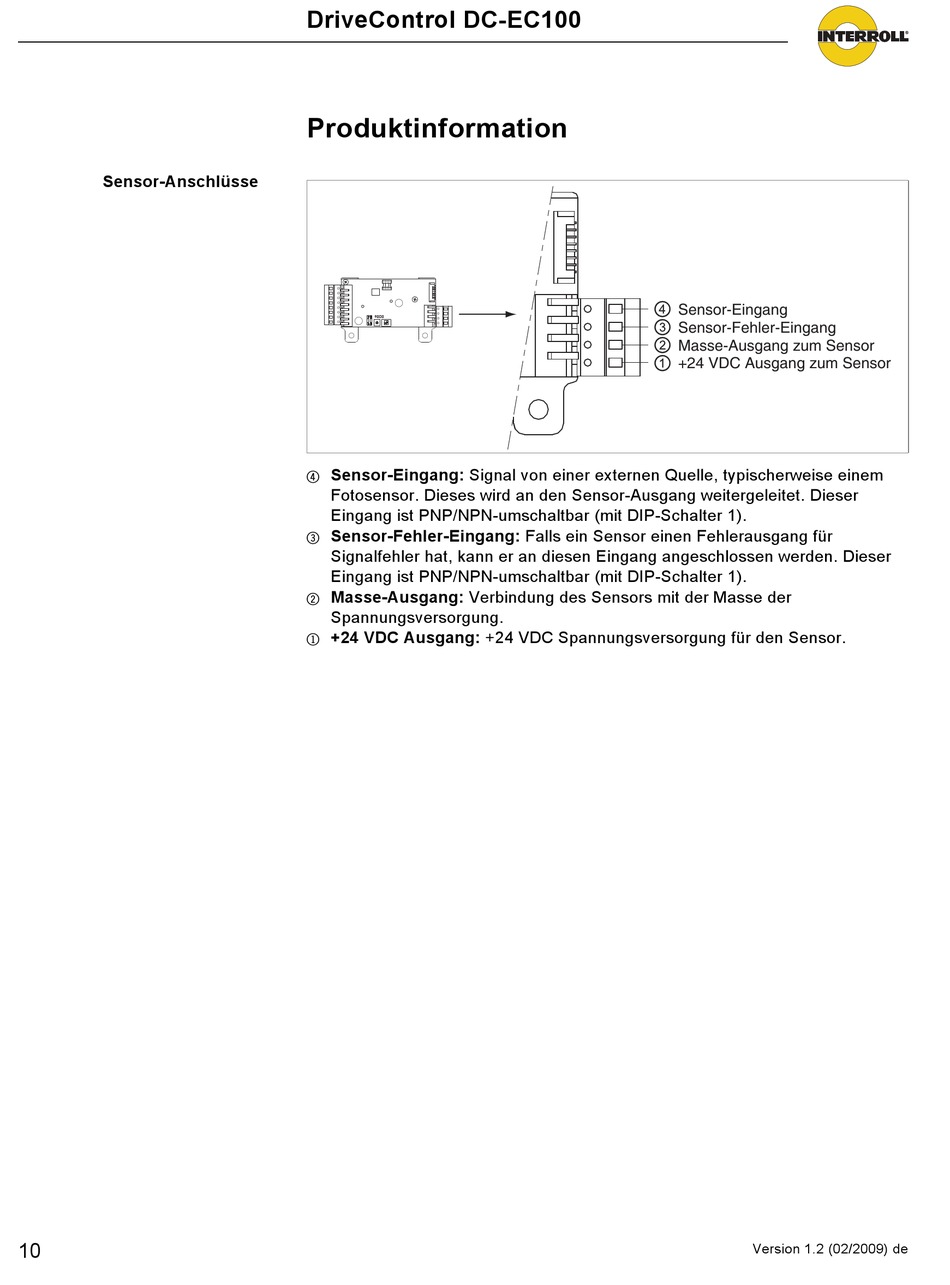

Sensor-Anschlüsse
10
DriveControl DC-EC100
Produktinformation
Sensor-Eingang: Signal von einer externen Quelle, typischerweise einem
4
Fotosensor. Dieses wird an den Sensor-Ausgang weitergeleitet. Dieser
Eingang ist PNP/NPN-umschaltbar (mit DIP-Schalter 1).
Sensor-Fehler-Eingang: Falls ein Sensor einen Fehlerausgang für
3
Signalfehler hat, kann er an diesen Eingang angeschlossen werden. Dieser
Eingang ist PNP/NPN-umschaltbar (mit DIP-Schalter 1).
Masse-Ausgang: Verbindung des Sensors mit der Masse der
2
Spannungsversorgung.
+24 VDC Ausgang: +24 VDC Spannungsversorgung für den Sensor.
1
Sensor-Eingang
Sensor-Fehler-Eingang
Masse-Ausgang zum Sensor
+24 VDC Ausgang zum Sensor
Version 1.2 (02/2009) de
