Version 1.2 (02/2009) de
DriveControl DC-EC100
Produktinformation

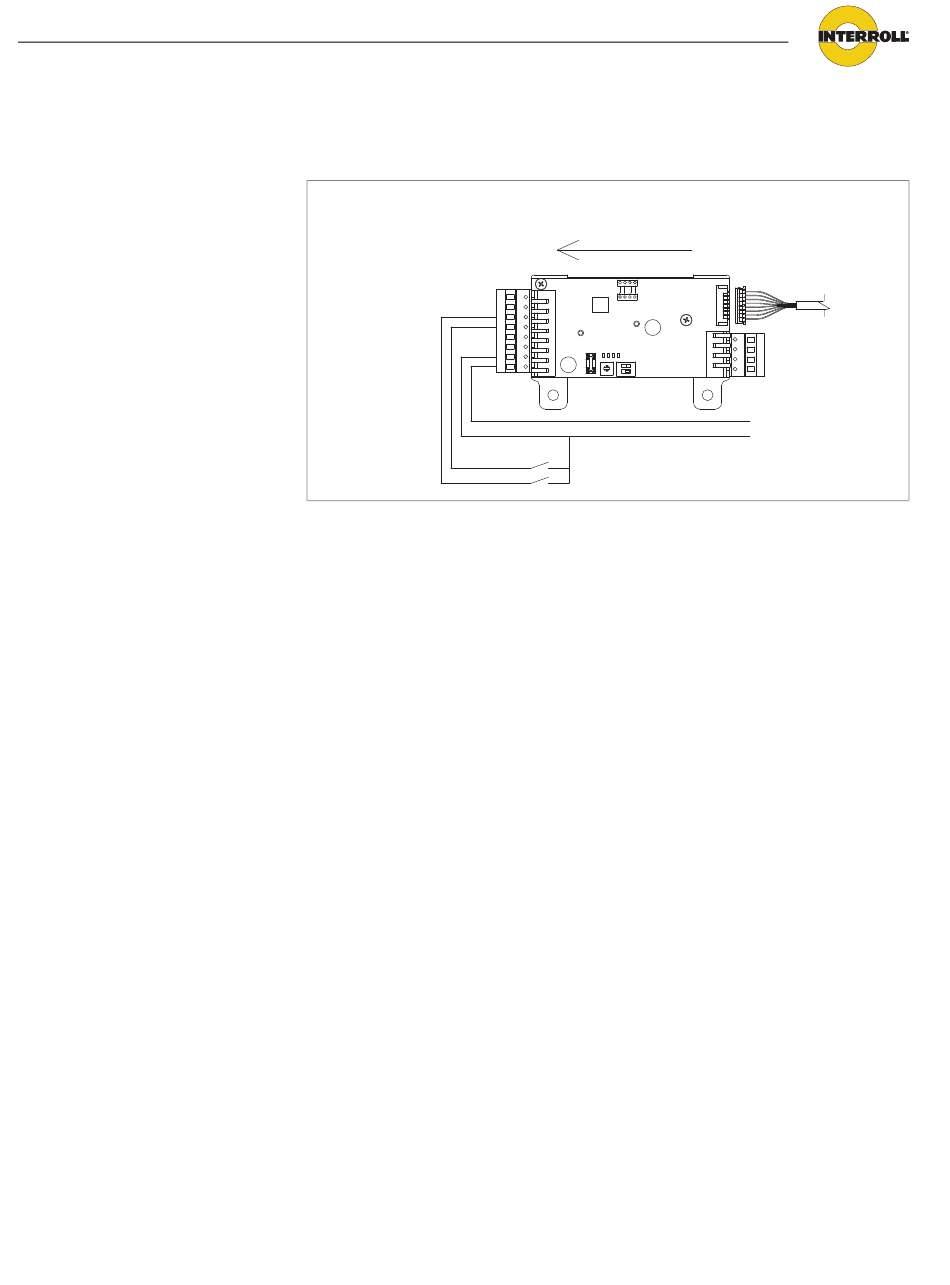

Motorstart und externe Richtungseinstellung im NPN-Modus

FWD (Eingang)
REV (Eingang)
Masse (Eingang)
+24 VDC (Eingang)
REV (Eingang)
FWD (Eingang)
DIP-Schalter-Einstellungen:
• SW2: EIN / AUS
• SW1: AUS

Rotationsrichtung der RollerDrive:

• Wenn im NPN-Modus FWD an Masse angeschlossen wird, erfolgt eine
Rotation im umgekehrten Uhrzeigersinn.
• Wenn im NPN-Modus REV an Masse angeschlossen wird, erfolgt eine
Rotation im Uhrzeigersinn.
• Wenn im NPN-Modus FWD und REV an Masse angeschlossen werden, wird
der Freilauf-Modus gestartet.
Förderrichtung
+24 VDC
Masse
Motorkabel
17
