VS 900 M1 UND VS 1200 M1
T
Traktorseitig
G
Geräteseitig
K
Klappung
Z
Zinkenverstellung
1
Steuergerät
2
Kupplungs-Muffe BG 2
3
Kupplungs-Stecker BG 2
4
T-Verschraubung

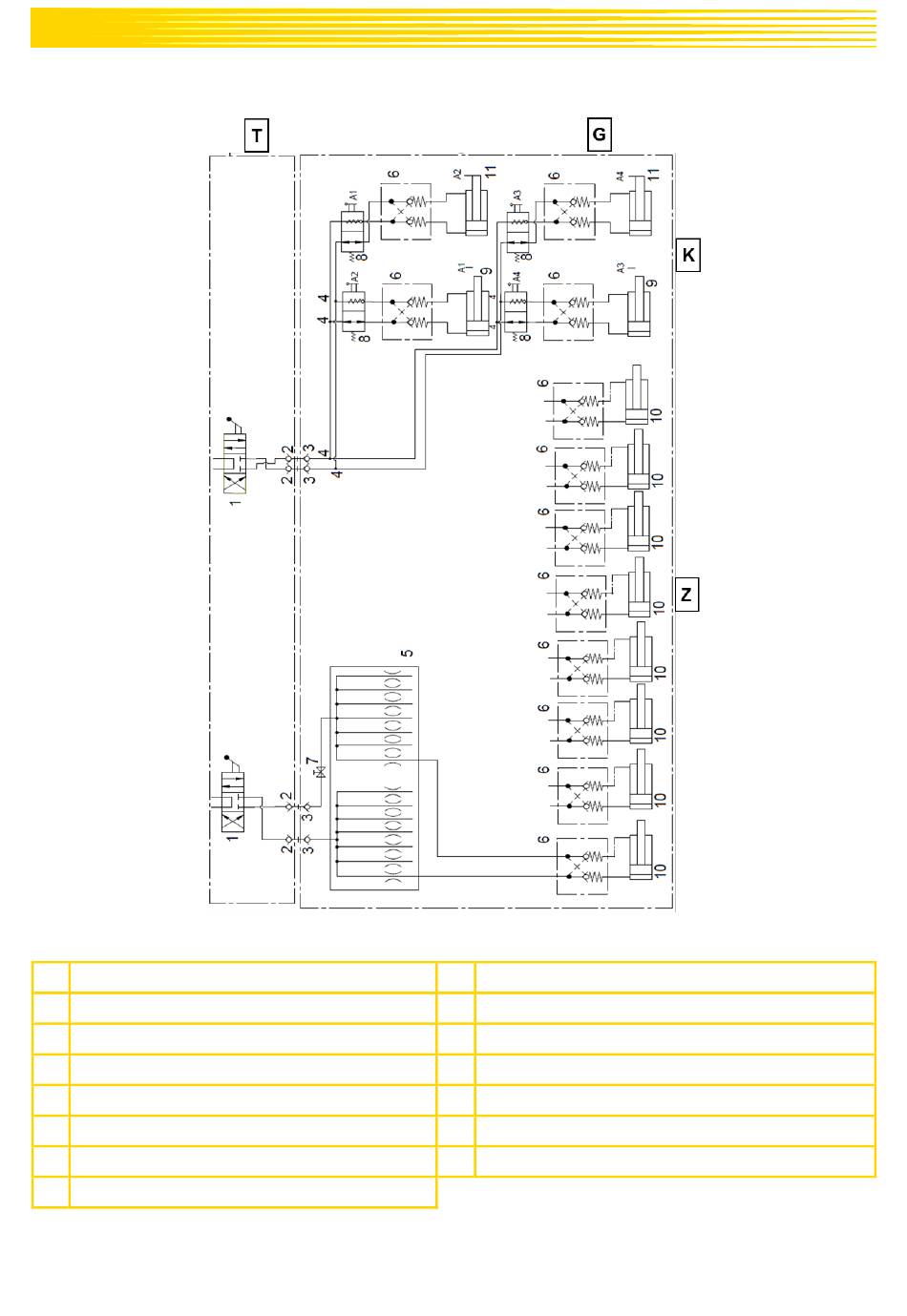

Abbildung 32: Hydraulikschema VS 900 M1 und VS 1200 M1
5
Mengenteiler 7-fach
6
Sperrblock
7
Kugelhahn
8
Hubbegrenzer
9
Doppelwirkender Zylinder für Klappung innen
10 Doppelwirkender Zylinder für Zinkenverstellung
11 Doppelwirkender Zylinder für Klappung außen
