APV VARIOSTRIEGEL VS 600 M1 Betriebsanleitung Seite 24

VS 750 M1

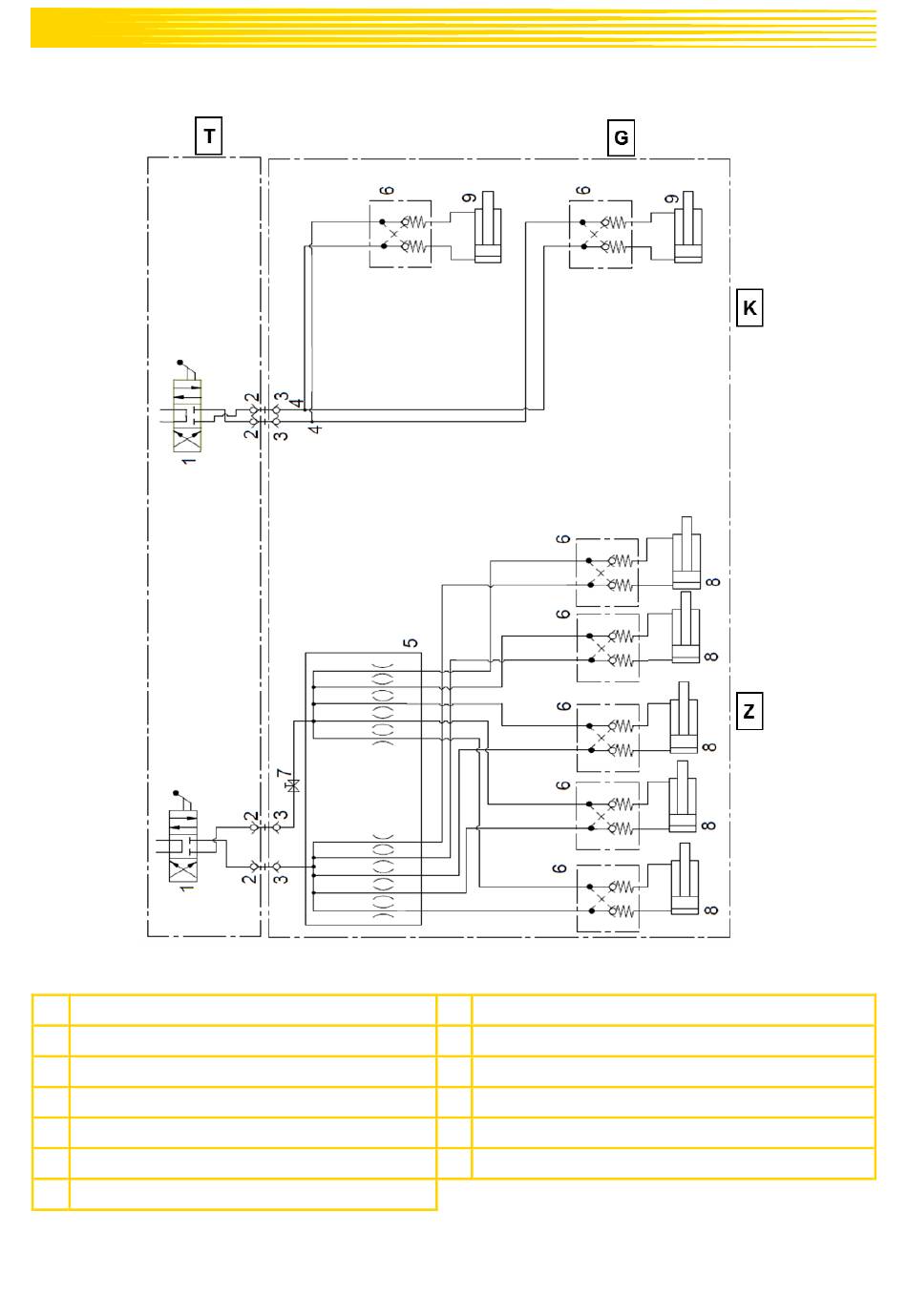

Abbildung 31: Hydraulikschema VS 750 M1
T Traktorseitig
G Geräteseitig
K Klappung
Z Zinkenverstellung
1 Steuergerät
2 Kupplungs-Muffe BG 2
3 Kupplungs-Stecker BG 2
24
4 T-Verschraubung
5 Mengenteiler 3-fach
6 Sperrblock
7 Kugelhahn
8 Doppelwirkender Zylinder für Zinkenverstellung
9 Doppelwirkender Zylinder für Klappung
