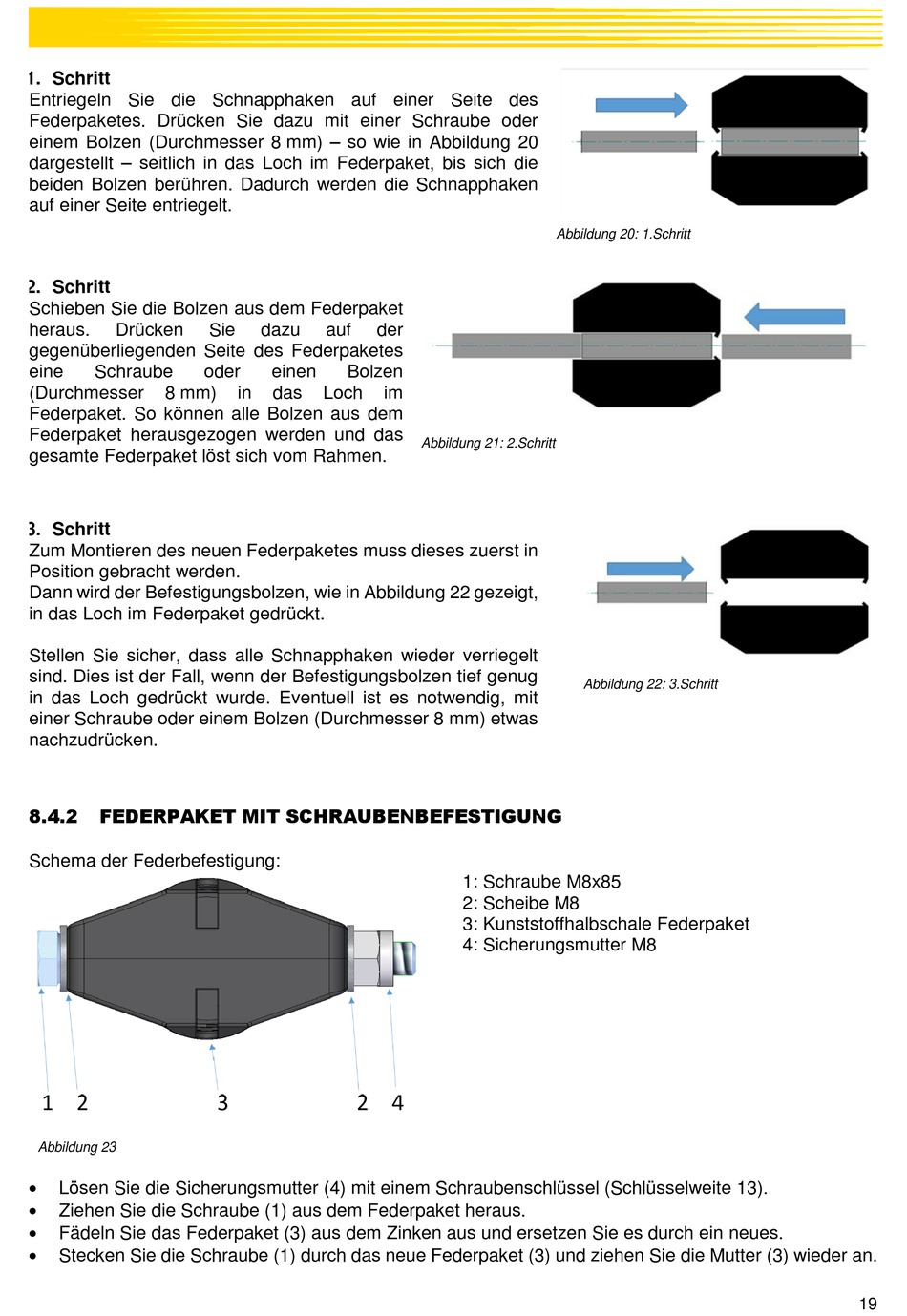

1. Schritt
Entriegeln Sie die Schnapphaken auf einer Seite des
Federpaketes. Drücken Sie dazu mit einer Schraube oder
einem Bolzen (Durchmesser 8 mm) – so wie in Abbildung 20
dargestellt – seitlich in das Loch im Federpaket, bis sich die
beiden Bolzen berühren. Dadurch werden die Schnapphaken
auf einer Seite entriegelt.
2. Schritt
Schieben Sie die Bolzen aus dem Federpaket
heraus.
Drücken
gegenüberliegenden Seite des Federpaketes
eine
Schraube
(Durchmesser
8 mm)
Federpaket. So können alle Bolzen aus dem
Federpaket herausgezogen werden und das
gesamte Federpaket löst sich vom Rahmen.
3. Schritt
Zum Montieren des neuen Federpaketes muss dieses zuerst in
Position gebracht werden.
Dann wird der Befestigungsbolzen, wie in Abbildung 22 gezeigt,
in das Loch im Federpaket gedrückt.
Stellen Sie sicher, dass alle Schnapphaken wieder verriegelt
sind. Dies ist der Fall, wenn der Befestigungsbolzen tief genug
in das Loch gedrückt wurde. Eventuell ist es notwendig, mit
einer Schraube oder einem Bolzen (Durchmesser 8 mm) etwas
nachzudrücken.
8.4.2
FEDERPAKET MIT SCHRAUBENBEFESTIGUNG
Schema der Federbefestigung:
Abbildung 23
Lösen Sie die Sicherungsmutter (4) mit einem Schraubenschlüssel (Schlüsselweite 13).
Ziehen Sie die Schraube (1) aus dem Federpaket heraus.
Fädeln Sie das Federpaket (3) aus dem Zinken aus und ersetzen Sie es durch ein neues.
Stecken Sie die Schraube (1) durch das neue Federpaket (3) und ziehen Sie die Mutter (3) wieder an.
Sie
dazu
auf
oder
einen
Bolzen
in
das
Loch
der
im
Abbildung 21: 2.Schritt
1: Schraube M8x85
2: Scheibe M8
3: Kunststoffhalbschale Federpaket
4: Sicherungsmutter M8
Abbildung 20: 1.Schritt
Abbildung 22: 3.Schritt
19
