Mindestdurchmesser der angetriebenen Riemenscheibe
(auf der Pumpenwelle): ≥ 160 mm.
Die radiale Belastung der Welle darf 3000 N (für die Definition
der Anordnung erforderlicher Wert) nicht übersteigen.
Der Antrieb gilt als richtig bemessen, wenn die Belastung
bei einem maximalen Abstand a=30 mm vom Wellenbund
(Zapfwelle) ausgeübt wird, siehe Abb. 10.
Wenden Sie sich für davon abweichende
Dimensionierungen an die technische Abteilung
oder den Kundendienst.
9.11

Definition des Antriebs

Um anomale radiale Belastungen an Welle und ihrem Lager zu
vermeiden, beachten Sie folgende Vorgaben:

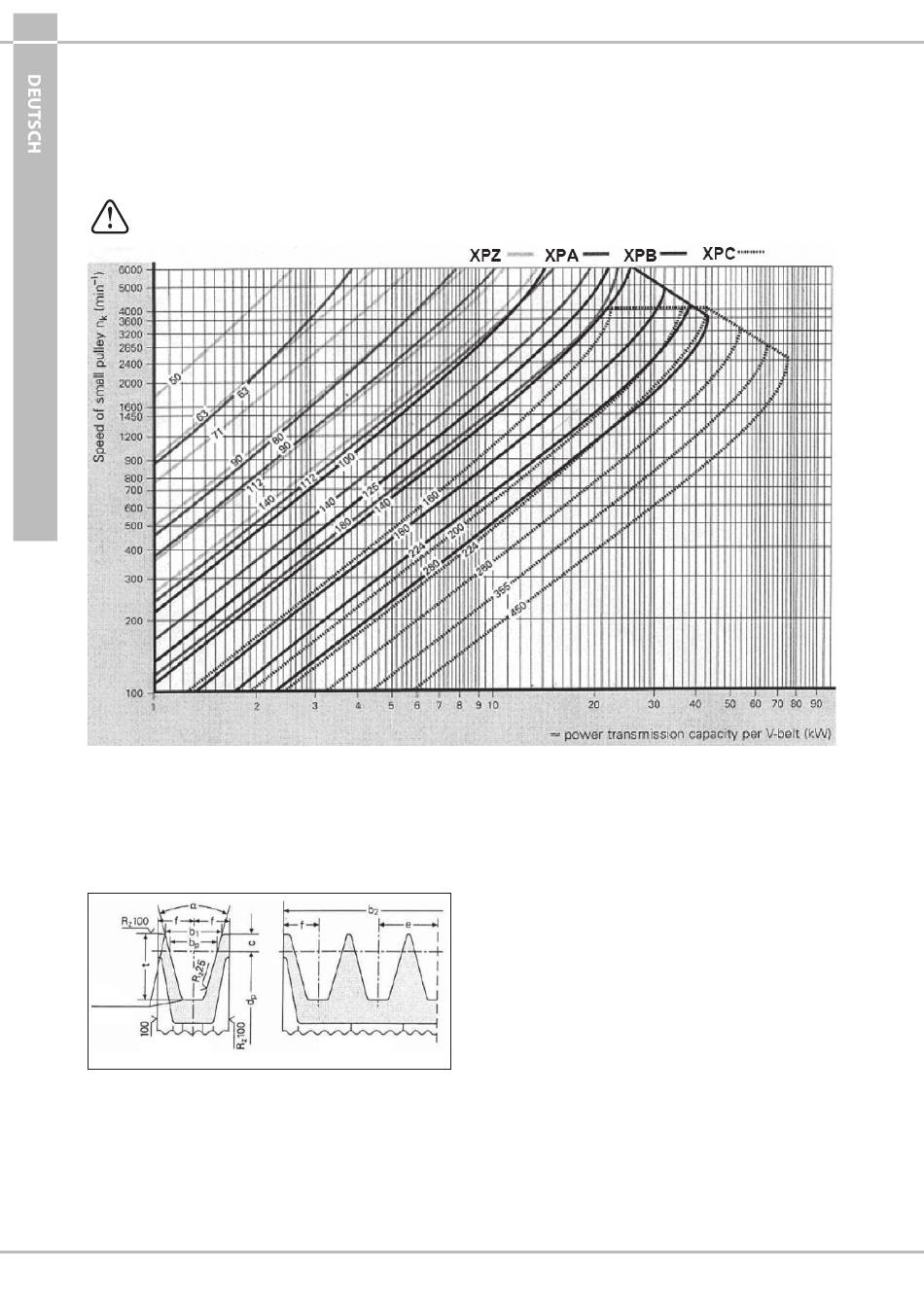

a) Verwenden Sie Riemenscheiben für Keilriemen mit den
vom Riemenhersteller vorgeschriebenen / empfohlenen
Rillenmaßen. In Ermangelung dieser Werte halten Sie sich
an die Vorgaben in Abb. 8 und die Tabelle in Abb. 9.
Bruch-
kanten
Einrillig Mehrrillig
Abb. 8
64
Abb. 7
