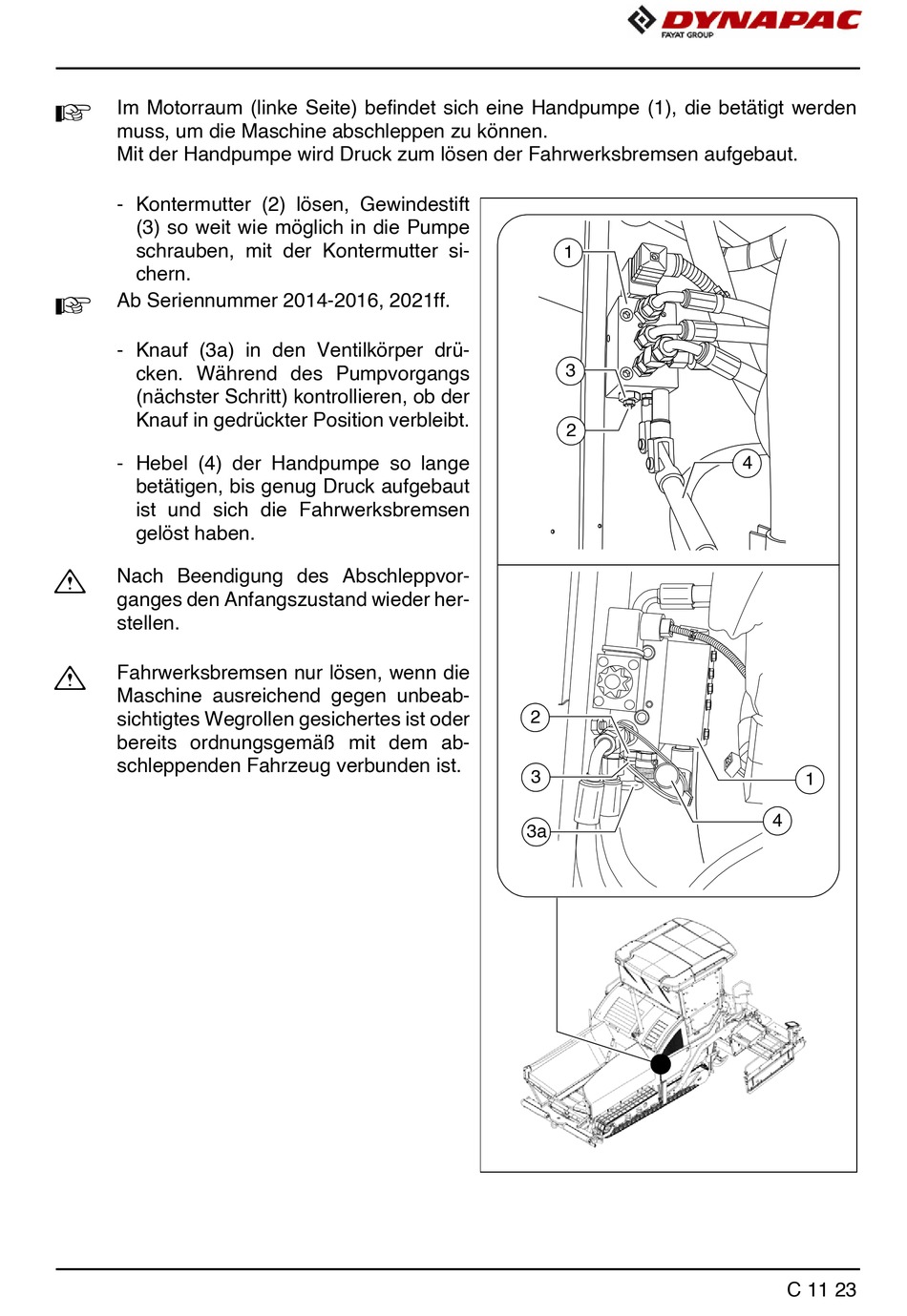

Im Motorraum (linke Seite) befindet sich eine Handpumpe (1), die betätigt werden
A
muss, um die Maschine abschleppen zu können.
Mit der Handpumpe wird Druck zum lösen der Fahrwerksbremsen aufgebaut.
- Kontermutter (2) lösen, Gewindestift
(3) so weit wie möglich in die Pumpe
schrauben, mit der Kontermutter si-
chern.
Ab Seriennummer 2014-2016, 2021ff.
A
- Knauf (3a) in den Ventilkörper drü-
cken. Während des Pumpvorgangs
(nächster Schritt) kontrollieren, ob der
Knauf in gedrückter Position verbleibt.
- Hebel (4) der Handpumpe so lange
betätigen, bis genug Druck aufgebaut
ist und sich die Fahrwerksbremsen
gelöst haben.
m Nach Beendigung des Abschleppvor-
ganges den Anfangszustand wieder her-
stellen.
m Fahrwerksbremsen nur lösen, wenn die
Maschine ausreichend gegen unbeab-
sichtigtes Wegrollen gesichertes ist oder
bereits ordnungsgemäß mit dem ab-
schleppenden Fahrzeug verbunden ist.
1
3
2
2
3
3a
4
1
4
C 11 23
