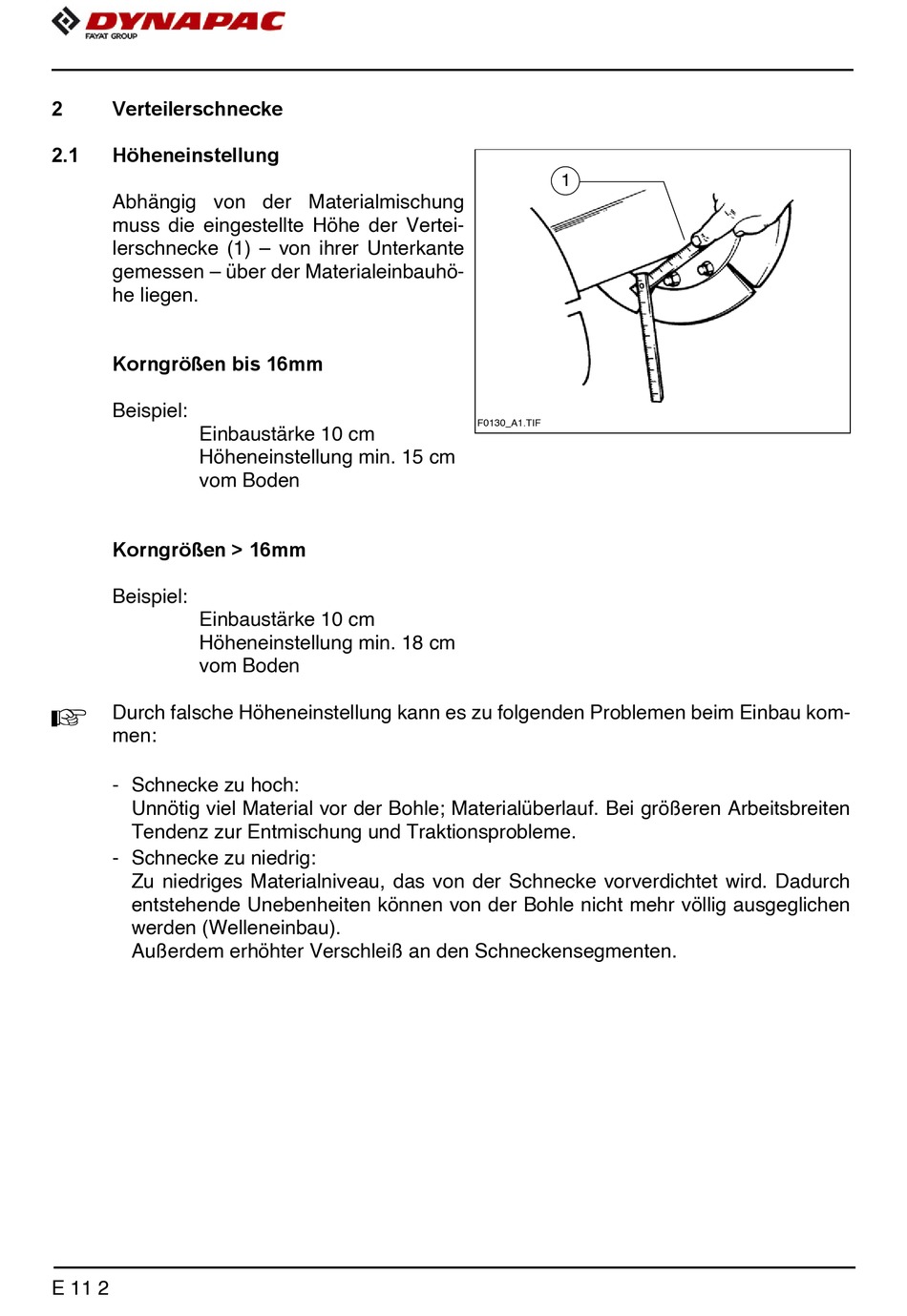

2 Verteilerschnecke
2.1 Höheneinstellung
Abhängig von der Materialmischung
muss die eingestellte Höhe der Vertei-
lerschnecke (1) – von ihrer Unterkante
gemessen – über der Materialeinbauhö-
he liegen.
Korngrößen bis 16mm
Beispiel:
Einbaustärke 10 cm
Höheneinstellung min. 15 cm
vom Boden
Korngrößen > 16mm
Beispiel:
Einbaustärke 10 cm
Höheneinstellung min. 18 cm
vom Boden
Durch falsche Höheneinstellung kann es zu folgenden Problemen beim Einbau kom-
A
men:
- Schnecke zu hoch:
Unnötig viel Material vor der Bohle; Materialüberlauf. Bei größeren Arbeitsbreiten
Tendenz zur Entmischung und Traktionsprobleme.
- Schnecke zu niedrig:
Zu niedriges Materialniveau, das von der Schnecke vorverdichtet wird. Dadurch
entstehende Unebenheiten können von der Bohle nicht mehr völlig ausgeglichen
werden (Welleneinbau).
Außerdem erhöhter Verschleiß an den Schneckensegmenten.
E 11 2
1
F0130_A1.TIF
