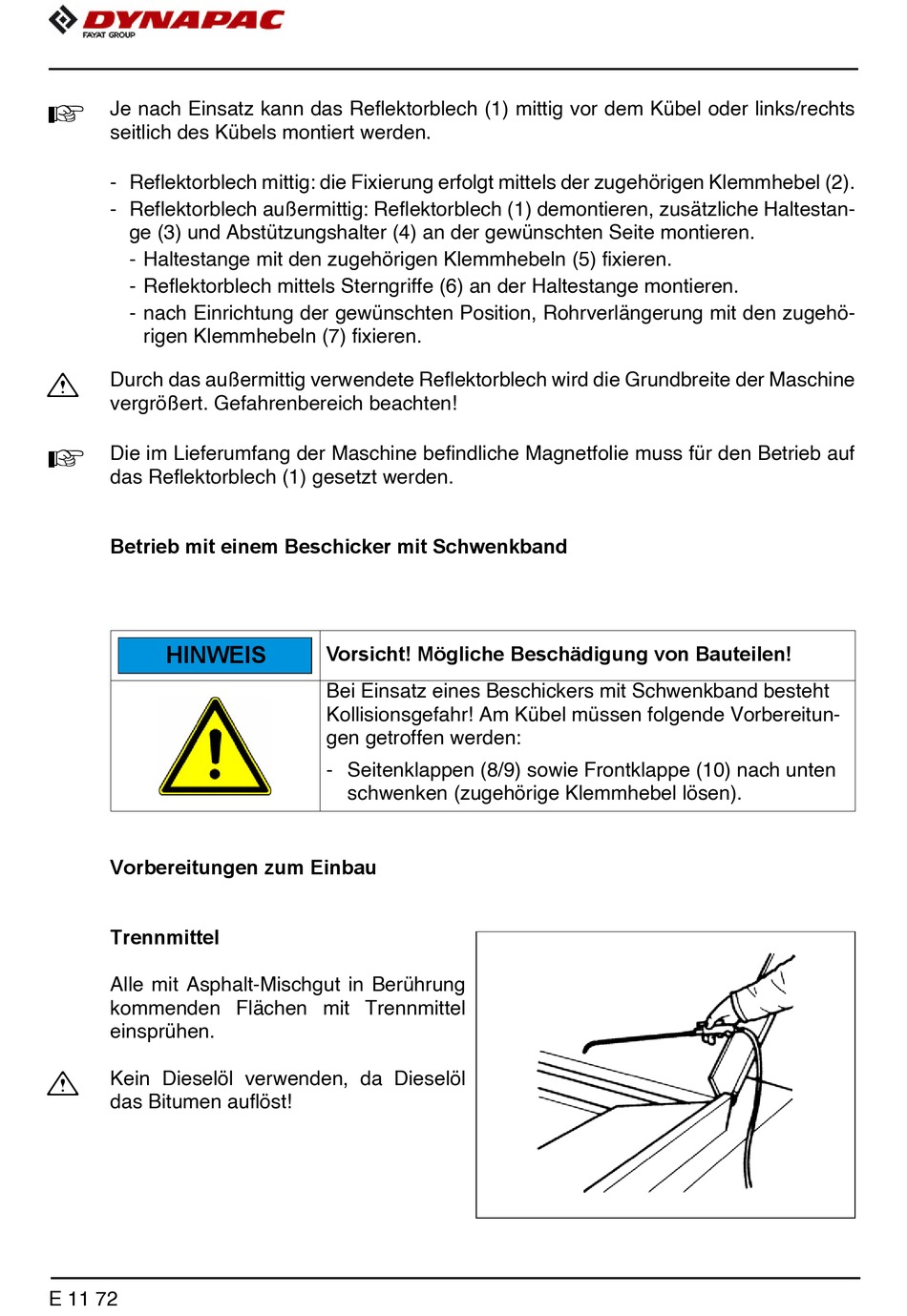

Je nach Einsatz kann das Reflektorblech (1) mittig vor dem Kübel oder links/rechts
A
seitlich des Kübels montiert werden.
- Reflektorblech mittig: die Fixierung erfolgt mittels der zugehörigen Klemmhebel (2).
- Reflektorblech außermittig: Reflektorblech (1) demontieren, zusätzliche Haltestan-
ge (3) und Abstützungshalter (4) an der gewünschten Seite montieren.
- Haltestange mit den zugehörigen Klemmhebeln (5) fixieren.
- Reflektorblech mittels Sterngriffe (6) an der Haltestange montieren.
- nach Einrichtung der gewünschten Position, Rohrverlängerung mit den zugehö-
rigen Klemmhebeln (7) fixieren.
m
Durch das außermittig verwendete Reflektorblech wird die Grundbreite der Maschine
vergrößert. Gefahrenbereich beachten!
Die im Lieferumfang der Maschine befindliche Magnetfolie muss für den Betrieb auf
A
das Reflektorblech (1) gesetzt werden.
Betrieb mit einem Beschicker mit Schwenkband
HINWEIS
Vorbereitungen zum Einbau
Trennmittel
Alle mit Asphalt-Mischgut in Berührung
kommenden Flächen mit Trennmittel
einsprühen.
m
Kein Dieselöl verwenden, da Dieselöl
das Bitumen auflöst!
E 11 72
Vorsicht! Mögliche Beschädigung von Bauteilen!
Bei Einsatz eines Beschickers mit Schwenkband besteht
Kollisionsgefahr! Am Kübel müssen folgende Vorbereitun-
gen getroffen werden:
- Seitenklappen (8/9) sowie Frontklappe (10) nach unten
schwenken (zugehörige Klemmhebel lösen).
