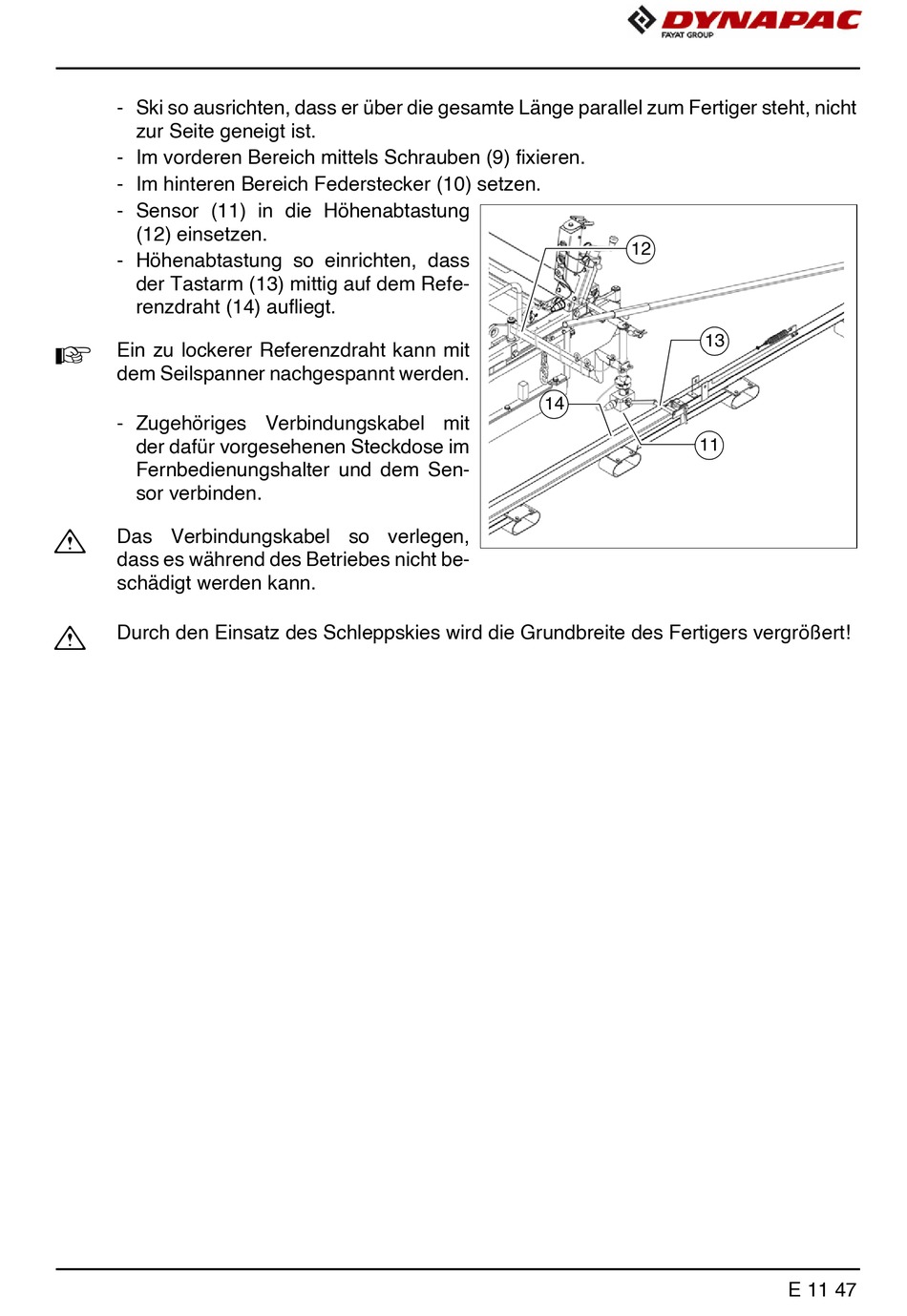

- Ski so ausrichten, dass er über die gesamte Länge parallel zum Fertiger steht, nicht
zur Seite geneigt ist.
- Im vorderen Bereich mittels Schrauben (9) fixieren.
- Im hinteren Bereich Federstecker (10) setzen.
- Sensor (11) in die Höhenabtastung
(12) einsetzen.
- Höhenabtastung so einrichten, dass
der Tastarm (13) mittig auf dem Refe-
renzdraht (14) aufliegt.
Ein zu lockerer Referenzdraht kann mit
A
dem Seilspanner nachgespannt werden.
- Zugehöriges Verbindungskabel mit
der dafür vorgesehenen Steckdose im
Fernbedienungshalter und dem Sen-
sor verbinden.
m Das Verbindungskabel so verlegen,
dass es während des Betriebes nicht be-
schädigt werden kann.
Durch den Einsatz des Schleppskies wird die Grundbreite des Fertigers vergrößert!
m
12
13
14
11
E 11 47
